Bedienungsanleitung POP® Werkzeuge
Proset 1600

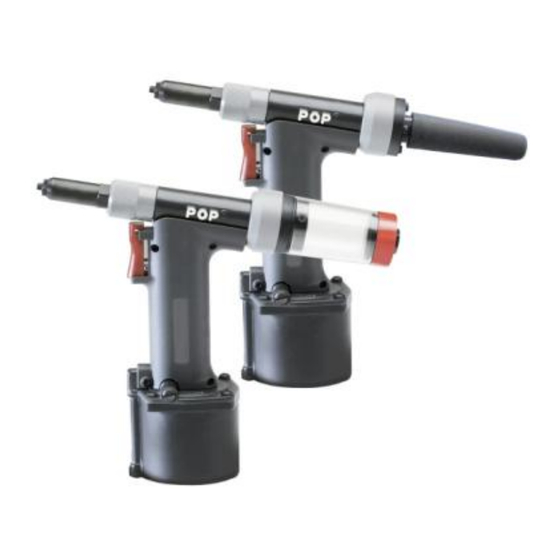

Das pneumatisch/hydraulische Blindnietwerkzeug Proset 1600 ist ein leichtes,
schnell arbeitendes und gut in der Hand liegendes Gerät. Durch einen
ausbalancierten Gebrauch von Aluminiumlegierungen, schlagfestem Kunststoff
und rostfreiem Stahl beträgt das Gewicht des Proset lediglich 970 Gramm.
Selbst sehr schwer zugängliche Anwendungen sind dank des komfortablen
Designs des Gehäuses sowie der schlanken Frontkappe leicht zugänglich.
Weitere hervorzuhebende Eigenschaften dieses Werkzeuges sind:
Mit dem großen Hub von 18 mm kann jede Blindniete mit nur einem
Setzvorgang befestigt werden.
Durch den Bajonettverschluss kann der Nietnagel-Sammel-Behälter rasch
geleert werden. Zur Gewährleistung eines ökonomischen Luftverbrauchs
und zu Ihrer eigenen Sicherheit wird die Dornauffangabsaugung des
Proset 1600 automatisch
Sammelbehälter entfernt wird.
Zur Einsparung der Druckluft und um unnötige Lärmbelästigung zu
vermeiden, besitzt der Luftanschluss einen An- und Ausschalter. Weiterhin
ist der Luftanschluss drehbar und kann für beidhändigen Gebrauch sowohl
links als auch rechts an das Werkzeug angeschlossen werden.
unterbrochen, sobald
•
