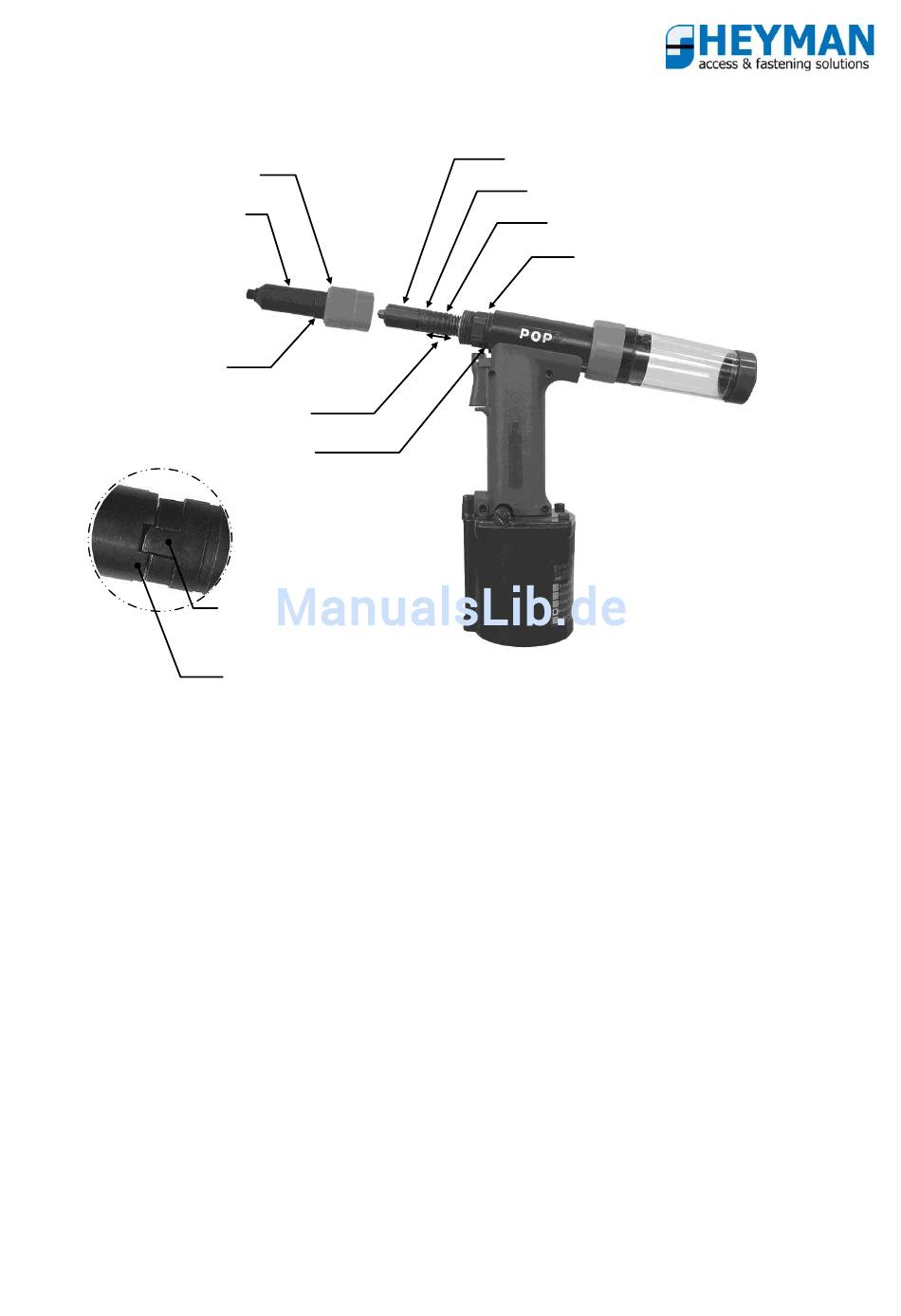

Wartung des Vorderteils

Gehäusemutter
Mundstückgehäuse
Schlüsselfläche
Bewegungsrichtung
Um optimale Geräteleistung sicherzustellen, sollte das Vorderteil gemäß den Anweisungen unter "Instandhaltung"
regelmäßig gewartet werden.
! Achtung: Um Verletzungen zu vermeiden, vor der Wartung des Vorderteils stets die
1. MUNDSTÜCKGEHÄUSE ENTFERNEN:
Gehäusemutter abschrauben und vom Gerät
abnehmen.
2. BACKENFÜHRUNG ENTFERNEN UND
BACKEN UND INNENTEILE FREILEGEN:
Backensicherung zurückziehen, um die
Verzahnung der Backenführung zu lösen. Die
Backenführung abschrauben und entfernen.
Spannbacken, Spannbackenschieber und
Spannbackenfeder entfernen und warten.
3. BESTANDTEILE REINIGEN:
Spannbacken, Backenführung,
Spannbackenschieber, Feder und
Zugkopfgewinde reinigen. Außenseite der
Spannbacken und Innenseite der
Backenführung mit Dichtungsöl schmieren.
® Manufacturing GmbH • Tel. 06 41/9 74 23 0 • Fax 06 41/9 74 23 11 •
HEYMAN
O-Ring
Zähne am Zugkopf
Zähne Backenführung
Druckluftzufuhr zum Gerät unterbrechen.
Backenführung
Guide
Zugkopf
Backensicherung
Gehäuseadapter
4. WIEDERZUSAMMENBAU DER INNENTEILE UND
DER BACKENFÜHRUNG:
Spannbacken in die Backenführung einsetzen und die
Spannbackenfeder und den Spannbackenschieber in
den Zugkopf schieben. Zugkopfgewinde und Zähne der
Backenführung mit etwas Dichtungsöl schmieren.
Backenführung auf den Zugkopf aufschrauben, bis die
Zähne einrasten und die Backenführung nicht länger
rotieren kann.
Um den Backenbereich zu schmieren, den gesamten
Aufbau etwa 25mm tief in ein für Spannbacken
geeignetes Schmieröl senken. Überschüssiges
Schmiermittel von der Außenseite der Backenführung
abwischen.
5. ANBRINGUNG DES MUNDSTÜCKGEHÄUSES:
Mundstückgehäuse wieder anbringen und die
Gehäusemuttern mit der Hand am O-Ring festziehen.
Wenn die Mutter nicht richtig am O-Ring festsitzt, kann
dies zum Verlust von Saugkraft führen.
