Servicetool für Prothermo NMT81
Endress+Hauser
3 Produktbeschreibung
3.1 Hauptteile des Servicetools
Das Servicetool dient dazu, die Funktion der Elektronikplatine und der Sensoren des
NMT81 zu überprüfen.
1
2
3
4
Ser. No.:01
5

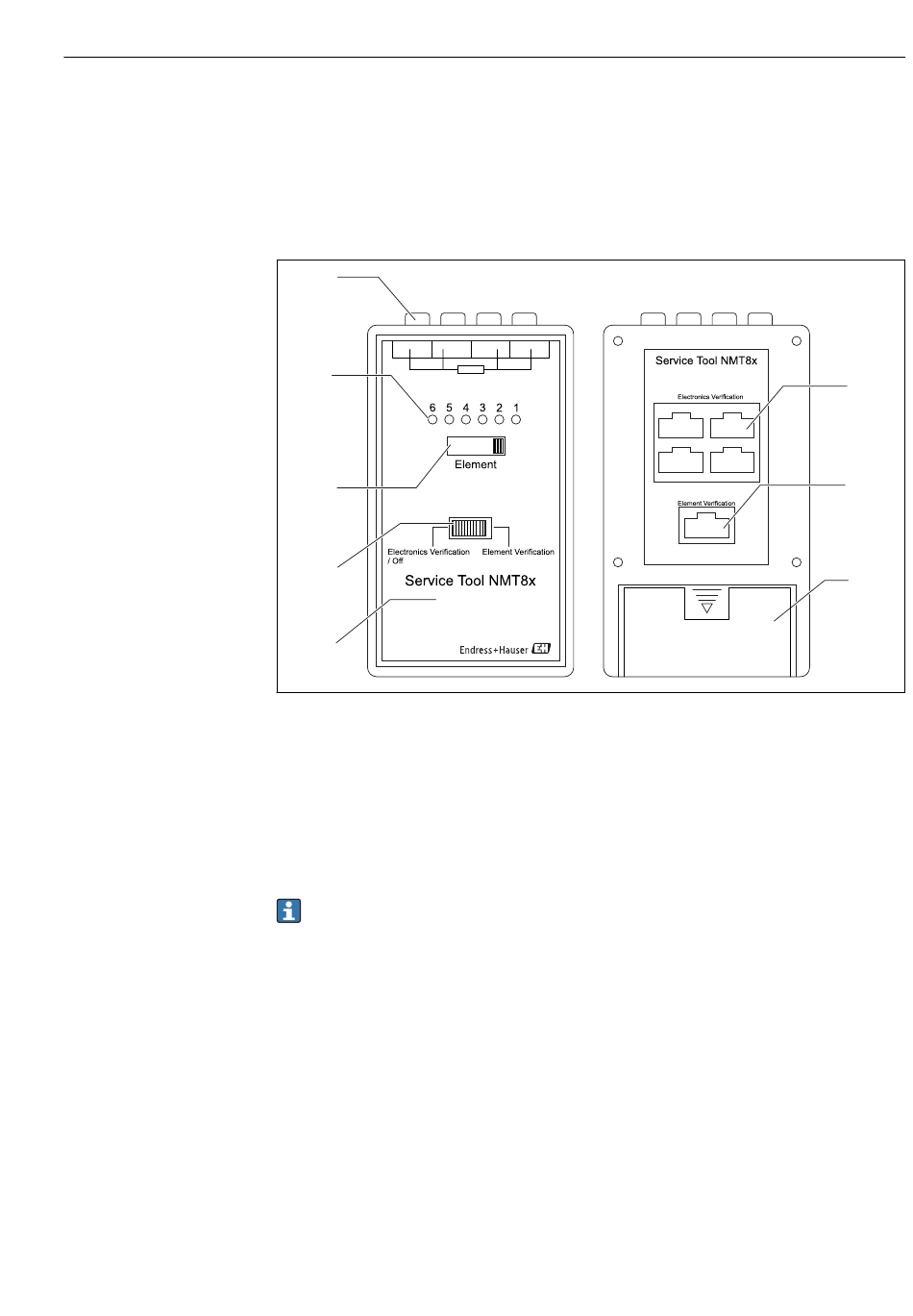

 1 Servicetool
1 4-Leiter RTD-Verbindung
2 Elementanzeige
3 Schalter zur Elementauswahl
4 Schalter zum Wechseln der Betriebsart
5 Seriennummer
6 Kabelanschluss zur Verifizierung des Elektronikmoduls
7 Kabelanschluss zur Verifizierung der Temperaturelemente
8 Batteriefach
Die Verwendung der Batterie in explosionsgefährdeten Bereichen ist untersagt.
