Einsatzarten
Das Servicetool erfüllt die beiden unten genannten Funktionen.
• Verifizierung des Elektronikmoduls: Überprüfung, ob das Elektronikmodul ordnungsge-
mäß arbeitet
• Verifizierung des Temperaturelements: Überprüfung, ob jedes Temperaturelement ord-
nungsgemäß arbeitet
4.2.1
Modus zur Verifizierung des Elektronikmoduls
In diesem Modus können alle verfügbaren Messpunkte des Elektronikmoduls an einen 4-
Leiter-RTD-Simulator angeschlossen werden, um den Betrieb des Elektronikmoduls zu
verifizieren.
Vorgehensweise zur Verifizierung des Elektronikmoduls
Um den Betrieb des Elektronikmoduls zu verifizieren, die vier Stecker des Elektronikmo-
duls in die vier Buchsen auf der Rückseite des Servicetools einstecken und dann den RTD-
Widerstand prüfen.
4

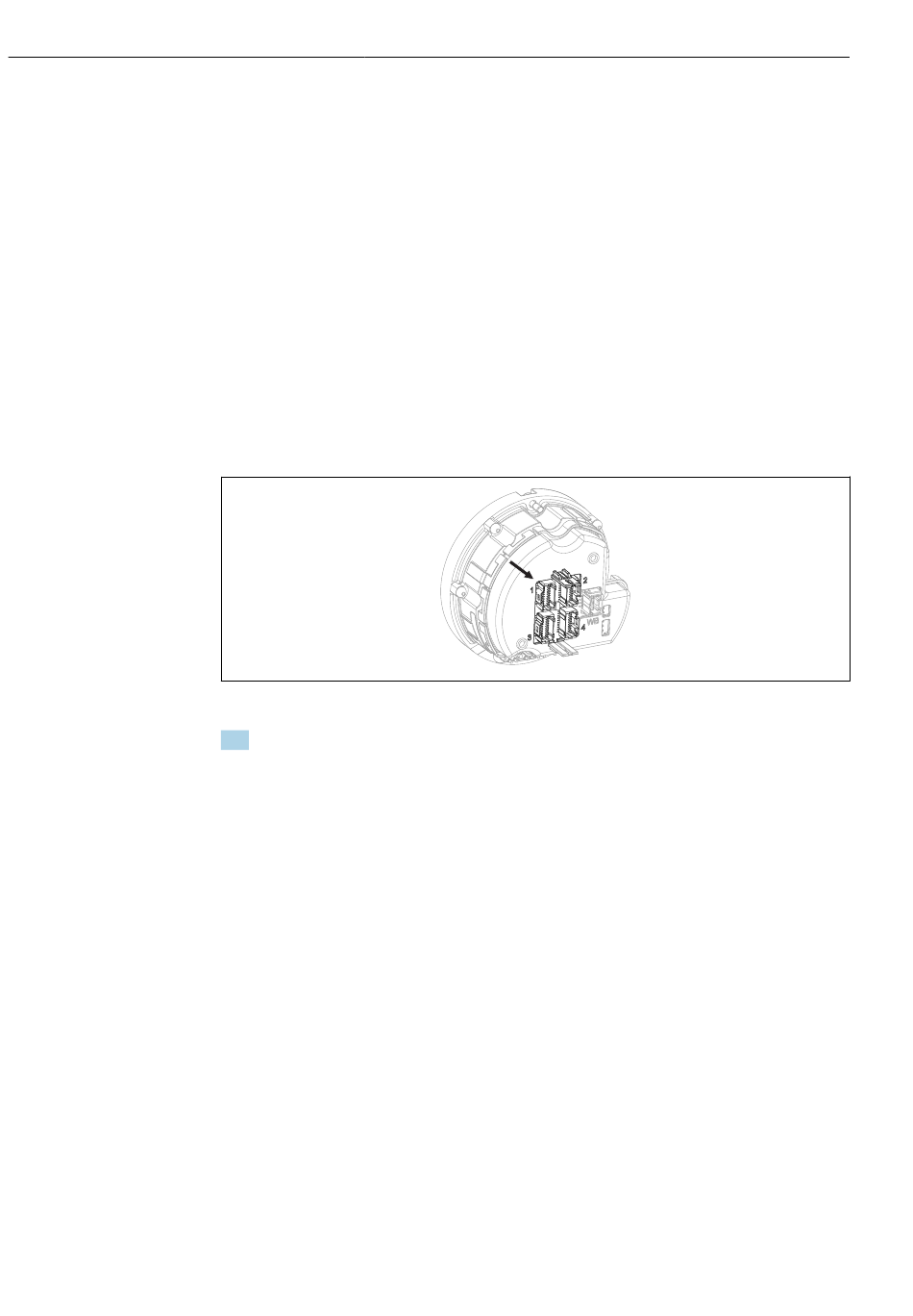

NMT81 Elektronikmodul
1. Betriebsartenschalter nach links schieben ("Electronics Verification/OFF")
Servicetool für Prothermo NMT81
Endress+Hauser
A0055132
