Servicetool für Prothermo NMT81
Endress+Hauser
8. Die mitgelieferten Kabel [2] an die vier auf der Rückseite des Servicetools mit "Elect-
ronics Verification" beschrifteten Anschlüsse [3] und an die vier Anschlüsse [1] auf
dem Elektronikmodul anschließen.
 Abhängig von der Anzahl der NMT81 Sensoren können weniger als vier Ports
auf dem Elektronikmodul zur Verfügung stehen. Den Ports auf dem Servicetool,
die zur Verifizierung der Elektronik dienen, sind keine spezifischen Nummern
zugewiesen. Kabel an einen beliebigen der vier Ports anschließen.
A

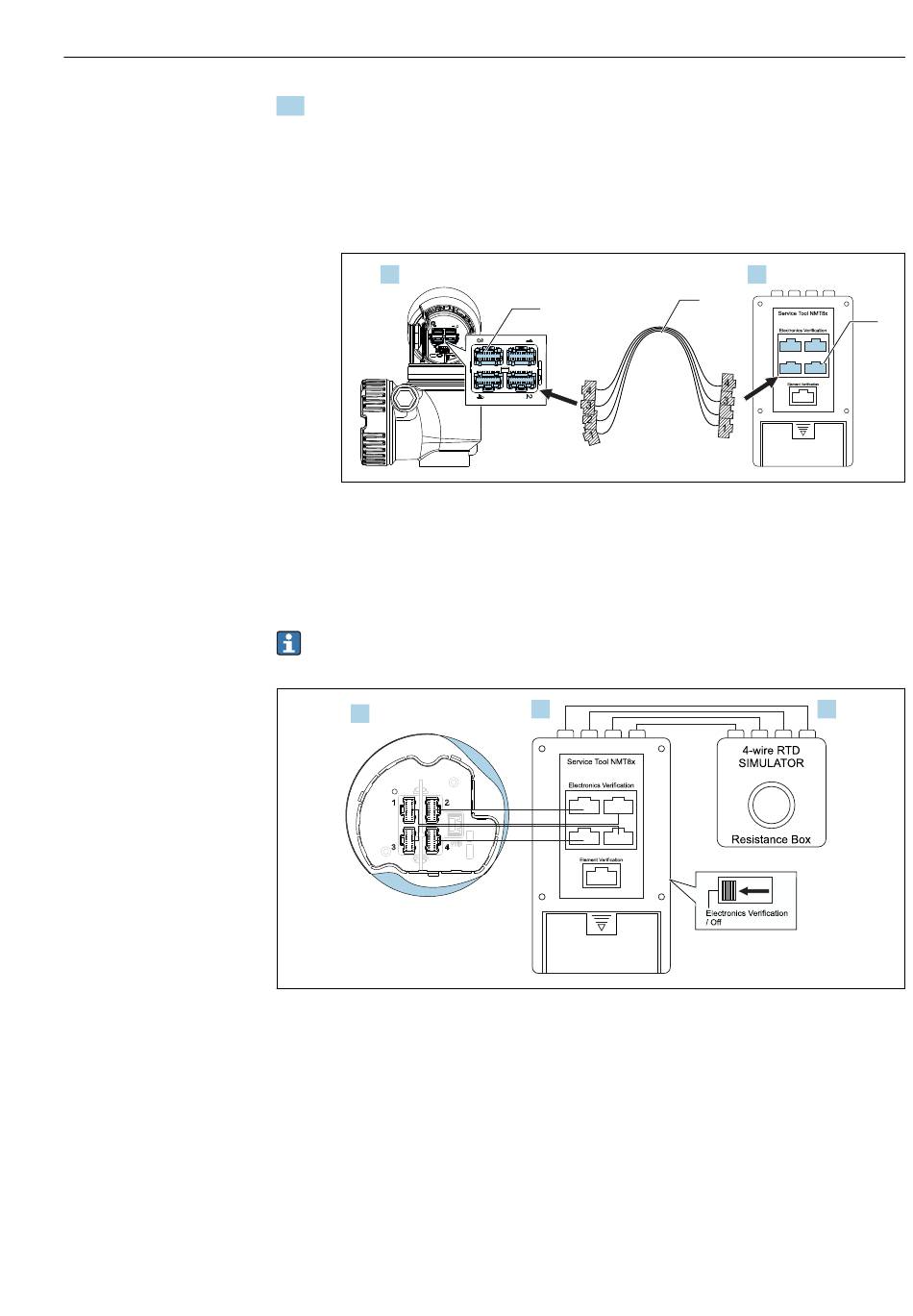

 12 Anschlüsse für das Elektronikmodul und das Servicetool
A Elektronikmodul auf dem NMT81
B Servicetool
1 Anschluss auf dem Elektronikmodul
2 Mitgeliefertes Kabel
3 Anschluss auf dem Servicetool
Der 4-Leiter-RTD-Simulator [C] und die Kabel, die den 4-Leiter-RTD-Simulator mit
dem Servicetool [B] verbinden, sind vom Kunden zu stellen.
A
 13 Systemkonfiguration zur Verifizierung des Elektronikmoduls
A Elektronikmodul
B Servicetool
C 4-Leiter-RTD-Simulator
2
1
B
Bedienung
B
3
2
A0055137
C
A0054980
17
