TI01561F/00/DE/01.20-00
71648551
2023-09-25
Products
Technische Information
Solicap S
FTI77
Kapazität

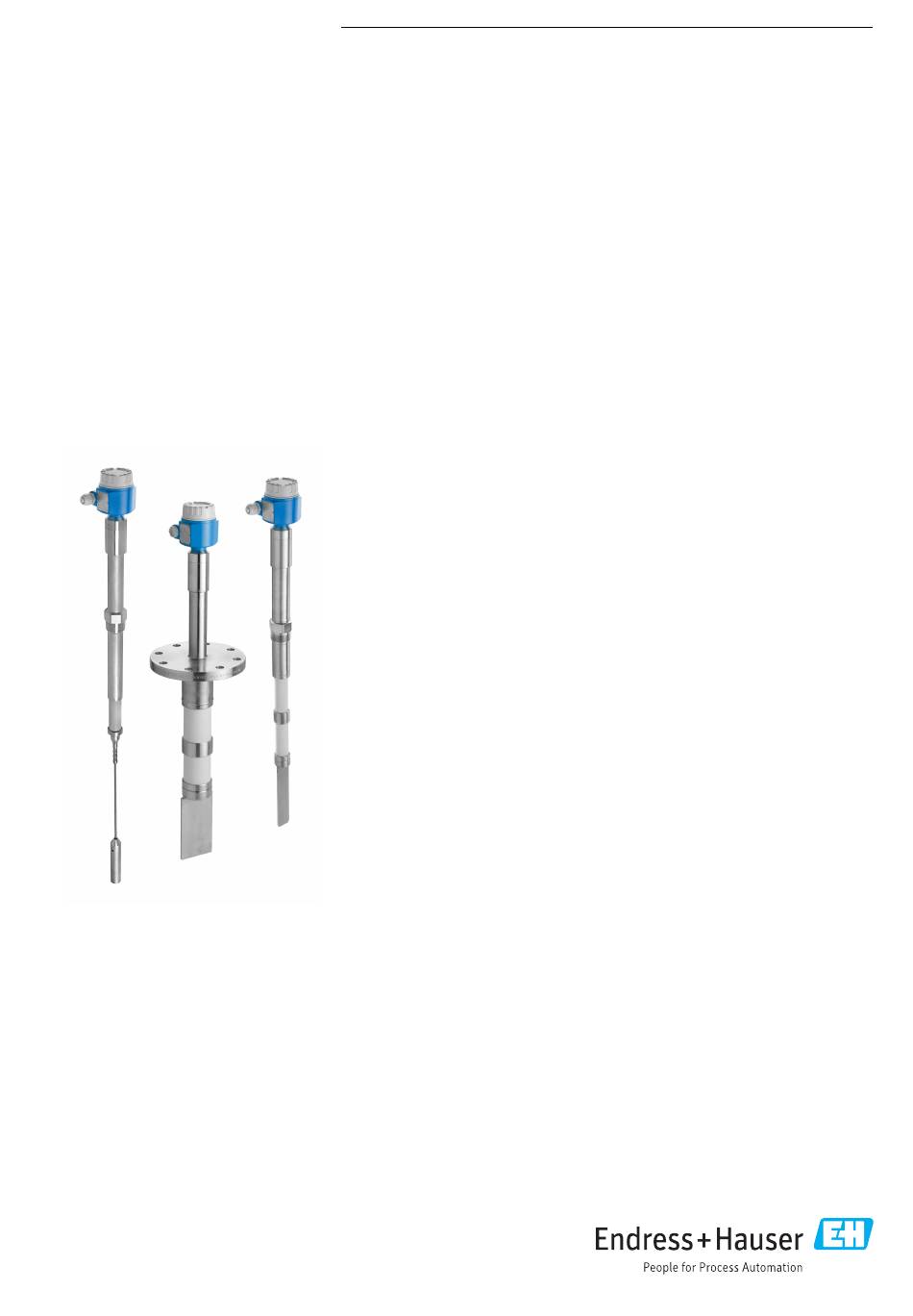

Robuster Füllstandsgrenzschalter für Anwendun-
gen mit Schüttgütern und sehr hohen Temperatu-
ren
Anwendungsbereich
Für Anwendungen mit sehr hohen Seitenbelastungen (bis zu 800 Nm für Schwert-
ausführung) und Anwendungen mit abrasiven Medien.
• Prozessanschlüsse: Flansche und Gewinde
• Internationale Explosionsschutzzertifikate, SIL
Vorteile
• Höchste Sicherheit und Zuverlässigkeit aufgrund des extrem robusten Designs für
raue Prozessbedingungen
• Kostenersparnisse dank einfacher und schneller Inbetriebnahme, da die Kalibrie-
rung per Tastendruck erfolgt
• Kosteneffizienter, zuverlässiger und universeller Einsatz dank einer Vielzahl von
Zertifikaten und Zulassungen
• Zweistufiger Überspannungsschutz gegen statische Entladungen aus dem Silo
• Aktive Ansatzkompensation für anbackende Schüttgüter
• Einsatz in Sicherheitssystemen, die eine funktionale Sicherheit nach SIL2/SIL3
erfordern
• Verringerung der Lagerkosten durch leicht zu kürzendes Schwert- und Seilmodell
Solutions
Services

Werbung

loading

Verwandte Anleitungen für Endress+Hauser Solicap S FTI77

Inhaltszusammenfassung für Endress+Hauser Solicap S FTI77

  • Seite 1 Products Solutions Services TI01561F/00/DE/01.20-00 71648551 2023-09-25 Technische Information Solicap S FTI77 Kapazität Robuster Füllstandsgrenzschalter für Anwendun- gen mit Schüttgütern und sehr hohen Temperatu- Anwendungsbereich Für Anwendungen mit sehr hohen Seitenbelastungen (bis zu 800 Nm für Schwert- ausführung) und Anwendungen mit abrasiven Medien. •...
