Excel 50 Inhalt Bedienungsanleitung Inhalt Inhalt Allgemeines _____________________________________________________ Bediengerät ........Anzeige- und Bedienelemente . -
Seite 2: Allgemeines

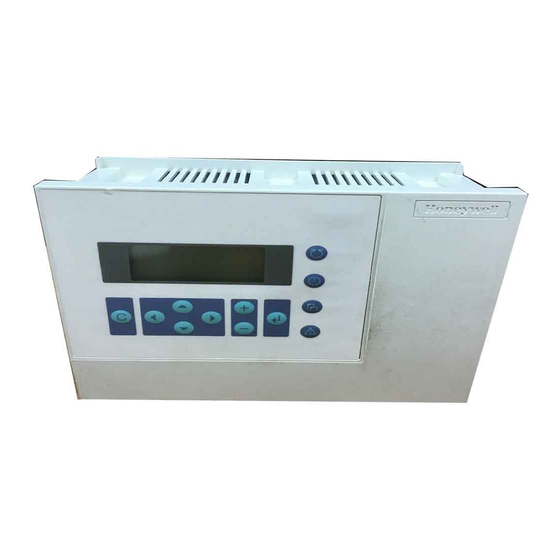

Allgemeines Excel 50 Bediengerät Bedienungsanleitung Allgemeines Diese Bedienungsanleitung beschreibt den prinzipiellen Aufbau der menügesteu- erten Klartextbedienung von Excel 50-Automationsstationen. Bediengerät Das integrierte Bediengerät der Automationsstation Excel 50 ermöglicht eine um- fassende Bedienung der angeschlossenen HLK-Anlage. Menügeführte Dialoge ermöglichen eine einfache und komfortable Bedienung. Alarmzustände innerhalb des Systems werden automatisch in Klartext eingeblendet. -
Seite 3: Tastaturfunktionen
Excel 50 Tastaturfunktionen Bedienungsanleitung Standardtasten Tastaturfunktionen Standardtasten Mit dieser Taste bricht der Bediener einen Bedienvorgang ab und springt in die CANCEL übergeordnete Anzeige zurück. Pfeiltasten Diese vier Tasten ermöglichen die Bewegung der Auswahl- oder Eingabeposition auf dem Display. Für diese Funktion ist auch die englische Bezeichnung Cursor üblich. Bewegung des Cursors zum letzten Eingabefeld der vorhergehenden Zeile CURSOR AUF Bewegung des Cursors zum nächsten Eingabefeld der folgenden Zeile... -
Seite 4: Spezielle Funktionen Der Standardtasten
Tastaturfunktionen Excel 50 Spezielle Funktionen der Standardtasten Bedienungsanleitung Spezielle Funktionen der Standardtasten Liste: Blättern Um eine schnellere Bedienbarkeit zu erreichen, ist es möglich, Listen seitenweise durchzublättern und Seiten zu überspringen (bis zu drei Zeilen pro Seite). Bewegung des Cursors zur vorhergehenden Zeile der Liste bzw. Seite CURSOR AUF Bewegung des Cursors zur folgenden Zeile der Liste bzw. -
Seite 5: Direktanwahltasten
Excel 50 Tastaturfunktionen Bedienungsanleitung Direktanwahltasten Direktanwahltasten Diese Tasten führen direkt und jederzeit zu bestimmten Bedienfunktionen. Sie ersetzen das ,,Hauptmenü“ anderer EXCEL 5000-Bediengeräte. Die normale Grundanzeige informiert über die gültigen Sollwerte bis zum nächsten Schaltpunkt. Bei Betätigung einer Direktanwahltaste wird ein Dialog in einem anderen Pro- grammteil sofort verlassen und die gewählte Funktion ausgeführt. -
Seite 6: Bedienablauf
Bedienablauf Excel 50 Übersicht Bedienungsanleitung Bedienablauf Übersicht Das Schema zeigt den Bedienablauf im Überblick. Die Taste ,,Grundanzeige“ führt von jeder Stelle im Bedienablauf zur Grundanzeige zurück. spontane Alarmanzeige Bestätigen Bestimmt die Benutzerebene Grundanzeige Seite 7 (Paßwort ändern) Paßwortabfrage Zeitprogramm Systemzugriff Alarme Anlagenteile Seite 10... -
Seite 7: Anlagenteile
Excel 50 Anlagenteile Bedienungsanleitung Applikation Anlagenteile Applikation Beispiel Excel 50 wird mit einer zur HLK-Anlage passenden Festapplikation ausgeliefert. In dieser Anleitung wird die Lüftungsapplikation “AH01" als Beispiel verwendet. Die Bezeichnungen von Anlagenteilen, Einheiten und Werte/Zustände in der Anzei- ge können je nach Applikation von diesem Beispiel abweichen. Der Bedienablauf ist jedoch immer gleich. -
Seite 8: Heute-Funktion
Bedienebenen Excel 50 Paßworteingabe Bedienungsanleitung Bedienebenen Die lokale Bedienung ist in drei Ebenen eingeteilt, um ein Höchstmaß an Sicherheit und Komfort zu bieten. – Ebene 1: Ansehen von Daten – Ebene 2: Änderung von Zeitprogrammen und Ansehen von Daten – Ebene 3: Ändern von Daten im Servicebereich (Parameter, Datenpunktattribute) Für Ebene 2 und 3 sind definierbare Paßwörter einzugeben, die vor unbefugter Nutzung schützen. -
Seite 9: Paßwort Ändern
Excel 50 Bedienebenen Bedienungsanleitung Paßwort ändern Paßwort ändern Zweck 1. Änderung des werkseingestellten Paßwortes bei Inbetriebnahme 2. Änderung bei Kenntnisnahme durch Unbefugte Berechtigung Bedienebene 3 erforderlich Zugang Änderungsfeld erscheint automatisch nach der Paßworteingabe für Ebene 3. Bitte Passwort > Cursor auf ändern stellen und mit bestätigen. -
Seite 10: Zeitprogramme
Zeitprogramme Excel 50 Allgemeines Bedienungsanleitung Zeitprogramme Allgemeines Das Zeitprogramm ermöglicht die automatische Abstimmung des Anlagenbetriebs auf die individuellen zeitlichen Wünsche des Kunden. Excel 50 verfügt über mehrere Zeitprogramme, die jeweils einen Anlagenteil beeinflussen. Die Funktion der Zeitprogramme wird in der technischen Beschreibung zur jeweili- gen Makroanwendung gerätespezifisch erläutert (wird mit dem Gerät geliefert). -
Seite 11: Kurzeingriff Heute
Excel 50 Zeitprogramme Bedienungsanleitung Kurzeingriff Heute Kurzeingriff Heute Zweck Kurzfristige Änderungen des aktuellen Zeitprogramms vornehmen. Bedingung: Zeitpunkt einer Änderung frühestens in einer Minute, längstens 24 Stun- den nach der aktuellen Uhrzeit. Änderungen werden nicht dauerhaft gespeichert, nach spätestens 24 Stunden gilt wieder das unveränderte Zeitprogramm. Berechtigung Bedienebene 2 Zugang... -
Seite 12: Tagesprogramm Ansehen
Zeitprogramme Excel 50 Tagesprogramm ansehen Bedienungsanleitung Tagesprogramm ansehen Zweck Anzeige aktueller Tagesprogramme Berechtigung alle Bediener Zugang drücken Zeitprogramme > Gewünschtes Zeitprogramm auswählen und mit bestätigen. >LFT_Strategie Zeit_ATGWAusg Pumpe_Wart_Lauf Zeitprogramme > auswählen und mit bestätigen. Heute >Tagesprogramm Wochenprogramm LFT_Strategie > Tagesprogramm auswählen und mit bestätigen. -
Seite 13: Tagesprogramm Ändern
Excel 50 Zeitprogramme Bedienungsanleitung Tagesprogramm ändern Tagesprogramm ändern Zweck Ändern, Hinzufügen oder Löschen von Schaltpunkten eines Tagesprogrammes. Berechtigung ab Bedienebene 2 Zugang siehe ,,Tagesprogramm ansehen“ LFTG > Schaltpunkt auswählen und mit bestätigen. >06:00 LFT_nku á 06:00 LFT_STn 1 06:00 LFT_DSW â LFT_nku >... -
Seite 14: Tagesprogramm Kopieren
Zeitprogramme Excel 50 Tagesprogramm kopieren Bedienungsanleitung Tagesprogramm kopieren Zweck Ein Tagesprogramm an mehreren Wochentagen nutzen. Berechtigung ab Bedienebene 2 Zugang drücken Zeitprogramme > Gewünschtes Zeitprogramm auswählen und mit bestätigen. >LFT_Strategie Zeit_ATGWAusg Pumpe_Wart_Lauf Zeitprogramme > auswählen und mit bestätigen. Heute >Tagesprogramm Wochenprogramm LFT_Strategie Tagesprogramm auswählen und hlen und... -
Seite 15: Wochenprogramm
Excel 50 Zeitprogramme Bedienungsanleitung Wochenprogramm Wochenprogramm Funktionen Zuordnung von Tagesprogrammen zu den Wochentagen Alle Tagesprogramme beziehen sich auf einen Datenpunkt. Es gibt für jedes Wochenprogramm sieben Tagesprogramme für die Tage Montag bis Sonntag. Die Tagesprogramme können geändert oder erweitert werden. Gruppenbildung Eine besonders komfortable Programmierung ermöglicht die Zuordnung eines Tagesprogrammes zu mehreren Wochentagen:... -
Seite 16: Jahresprogramm
Zeitprogramme Excel 50 Jahresprogramm Bedienungsanleitung Jahresprogramm Funktionen Über die Funktion Jahresprogramm können die Wochenprogramme für bestimmte Zeiträume des Jahres übersteuert werden, z.B. für Ferien oder eine andere zeitab- hängige Nutzung des Gebäudes. Die Einstellungen im Jahresprogramm haben Vor- rang vor den normalen Einstellungen im Wochenprogramm. Ein Jahresprogramm bezieht sich auf ein Anlagenteil / Zeitprogramm. -
Seite 17: Jahresprogramm Hinzufügen/Löschen
Excel 50 Zeitprogramme Bedienungsanleitung Jahresprogramm hinzufügen/löschen Jahresprogramm hinzufügen/löschen Zweck Zeiträume für Ferien oder Sondernutzung anlegen Berechtigung ab Bedienebene 2 Zugang drücken Zeitprogramme > Gewünschtes Zeitprogramm auswählen und mit bestätigen. >LFT_Strategie Zeit_ATGWAusg Pumpe_Wart_Lauf Zeitprogramme Bitte beachten: ,,Jahresprogramm“ befindet sich auf der zweiten Seite der Liste. Heute Tagesprogramm >Wochenprogramm... -
Seite 18: Jahresprogramm Ändern
Zeitprogramme Excel 50 Jahresprogramm ändern Bedienungsanleitung Jahresprogramm ändern Zweck Zeiträume für Ferien oder Sondernutzung ändern, Zuordnung eines Tagesprogrammes ändern Berechtigung ab Bedienebene 2 Zugang drücken Zeitprogramme > Gewünschtes Zeitprogramm auswählen und mit bestätigen. >LFT_Strategie Zeit_ATGWAusg Pumpe_Wart_Lauf Zeitprogramme Bitte beachten: ,,Jahresprogramm“ befindet sich auf der zweiten Seite der Liste. Heute Tagesprogramm >Wochenprogramm... -
Seite 19: Datenpunkte
Excel 50 Datenpunkte Bedienungsanleitung Ansehen / ändern Datenpunkte Ansehen / ändern Zweck Anzeige aktueller Werte, Attribute bzw. Schaltzustände der einzelnen Datenpunkte. Ermöglicht Änderung und Umschalten in den HAND-Betrieb Berechtigung Ändern von Datenpunkten: Bedienebene 2 Ändern von Parametern: Bedienebene 3 Zugang drücken Systemzugriff >... - Seite 20 Datenpunkte Excel 50 Ansehen / ändern Bedienungsanleitung Alarmtypen Der Zustand, in dem ein Datenpunkt einen Alarm auslöst, ist je nach Typ des Daten- punktes verschieden: Datenpunkttyp Alarmtyp (Zustand, der einen Alarm bewirken kann) 1. Analoger Eingang Grenzwertverletzung min. / max. – kommend / gehend 2.
-
Seite 21: Wartung
Excel 50 Wartung Bedienungsanleitung Handbetrieb Wartung Handbetrieb Zweck Anzeigen aller Datenpunkte, die sich im Handbetrieb befinden Option zum Umstellen auf automatischen Betrieb Berechtigung Ab Bedienebene 2 Zugang drücken Systemzugriff > auswählen und mit bestätigen. Datenpunkttypen >Wartung System Konfig. Wartung > auswählen und mit bestätigen. -
Seite 22: Parameter Ansehen/Ändern
Wartung Excel 50 Parameter ansehen/ändern Bedienungsanleitung Betriebsstunden Wählen Sie den Datenpunkt aus der Liste aus, dessen Betriebsstunden Sie >SB_Kaelte_Anf ansehen möchten. SB_allg_Alm SB_V_ST1 SB_Kaelte_Anf Aufgelistet werden die Betriebsstunden und die Anzahl der Einschaltungen für das 344 Std. angeschlossene Aggregat. Einschaltungen Parameter ansehen/ändern Zweck Wartung und Änderungen, die nicht über Standardfunktionen durchführbar sind. -
Seite 23: Systemkonfiguration
Excel 50 Systemkonfiguration Bedienungsanleitung Allgemeine Beschreibung Systemkonfiguration Allgemeine Beschreibung Zweck Einstellungen des Systems ansehen/ändern Berechtigung Zum Ändern von Systemdaten ist Bedienebene 3 erforderlich. ACHTUNG! Änderungen von Systemdaten dürfen nur von besonders geschulten Personen durchgeführt werden und können bei willkürlichem Verstellen zu Störun- gen der Regelung führen! Erläuterungen entnehmen Sie bitte der gerätespezifischen “Funktionsbeschreibung“, die jedem Gerät beiliegt. -
Seite 24: Systemzeit Einstellen
Systemkonfiguration Excel 50 Systemzeit einstellen Bedienungsanleitung Systemzeit einstellen Zweck Datum/Zeit der Automationsstation einstellen. Zeitspanne für Sommerzeit einstellen. Die richtige Grundeinstellung von Uhrzeit und Datum ist Voraussetzung für den kor- rekten Ablauf der Schaltzeiten in den Zeitprogrammen. Berechtigung Ab Bedienebene 2 Zugang drücken Datum / Zeit... -
Seite 25: Hardware-Interface
Excel 50 Systemkonfiguration Bedienungsanleitung Hardware-Interface Hardware-Interface Zweck Einstellung der Komminikationsparameter für die Schnittstellen (Interfaces) des Regelgerätes. Falsche Einstellungen können die Kommunikation stören. Berechtigung Ab Bedienebene 2 Zugang drücken Systemzugriff > auswählen und mit bestätigen. Datenpunkttypen Wartung >System Konfig. System Konfig. >... -
Seite 26: Fernbedienung
Systemkonfiguration Excel 50 Fernbedienung Bedienungsanleitung Fernbedienung Zweck Einstellung der Fernbedienung des Regelgerätes von einem anderen Regelgerät am gemeinsamen C-Bus Berechtigung Bedienebene 3 Zugang drücken Systemzugriff > auswählen und mit bestätigen. Datenpunkttypen Wartung >System Konfig. System Konfig. 1. Liste: >System Info System Zeit HW-Interf. -
Seite 27: Alarme / Meldungen
Excel 50 Alarme / Meldungen Bedienungsanleitung Spontane Alarme Alarme / Meldungen Spontane Alarme Zweck Alarmmeldungen werden spontan angezeigt Berechtigung alle Bediener Zugang Automatisch vom System bei Auftreten eines Alarmzustandes Eine aktuelle Alarmmeldung kommt sofort auf das Display, unabhängig davon, ob das Regelgerät gerade bedient wird und welche Bedienfunktion vorher angezeigt wurde. -
Seite 28: Alarmspeicher
Alarme / Meldungen Excel 50 Alarmspeicher Bedienungsanleitung Alarmspeicher Zweck Gespeicherte, frühere Alarmmeldungen ansehen Berechtigung Ein Paßwort ist nicht erforderlich. Zugang drücken Alarme 1. Liste: >Alle Alarme zeigt alle Alarme, die im Speicher abgelegt sind Punkte in Alarm zeigt alle Datenpunkte, die sich aktuell in Alarm befinden Krit. - Seite 29 Excel 50 Alarme / Meldungen Bedienungsanleitung Alarmspeicher Auswahl: Kritische Alarme Alarmspeicher > Zeile auswählen und mit bestätigen. Punkt in Alarm Die Darstellung entspricht der Auswahl Punkte in Alarm >Krit. Alarme Angezeigt werden alle Datenpunkte, die sich in Kritischem Alarm befinden. Unkrit.
-
Seite 30: Erstinbetriebnahme
Erläuterungen finden Sie in den ,,Excel 50 Einbaurichtlinien“ GE1B-101 GE51. Berechtigung alle Bediener Zugang automatisch nach dem ersten Einschalten der Versorgungsspannung < bei Bedarf durch gleichzeitiges Drücken von (RESET) Honeywell Startmaske XL 50 Die Versionsnummer ist wichtig für Serviceanfragen. V 2.05.00 Keine Einsstellungen möglich. >NEXT >... - Seite 31 Excel 50 Erstinbetriebnahme Bedienungsanleitung Ablauf Applikation wählen (in der 4. Maske nach dem Neustart, s.o.) Contr. Setup Festapplikationen sind werkseitig im Gerät enthalten und gehen auch bei Stromaus- >Select Applic. fall nicht verloren.Bei der Erstinbetriebnahme muß aber dieser Vorgang durchge- Requ.
-
Seite 32: Notizen
Erstinbetriebnahme Excel 50 Notizen Bedienungsanleitung Notizen GE2B-159 GE51 R0702 (CBFH530$) - Seite 33 Excel 50 BEDIENUNGSANLEITUNG Automationsstation...
