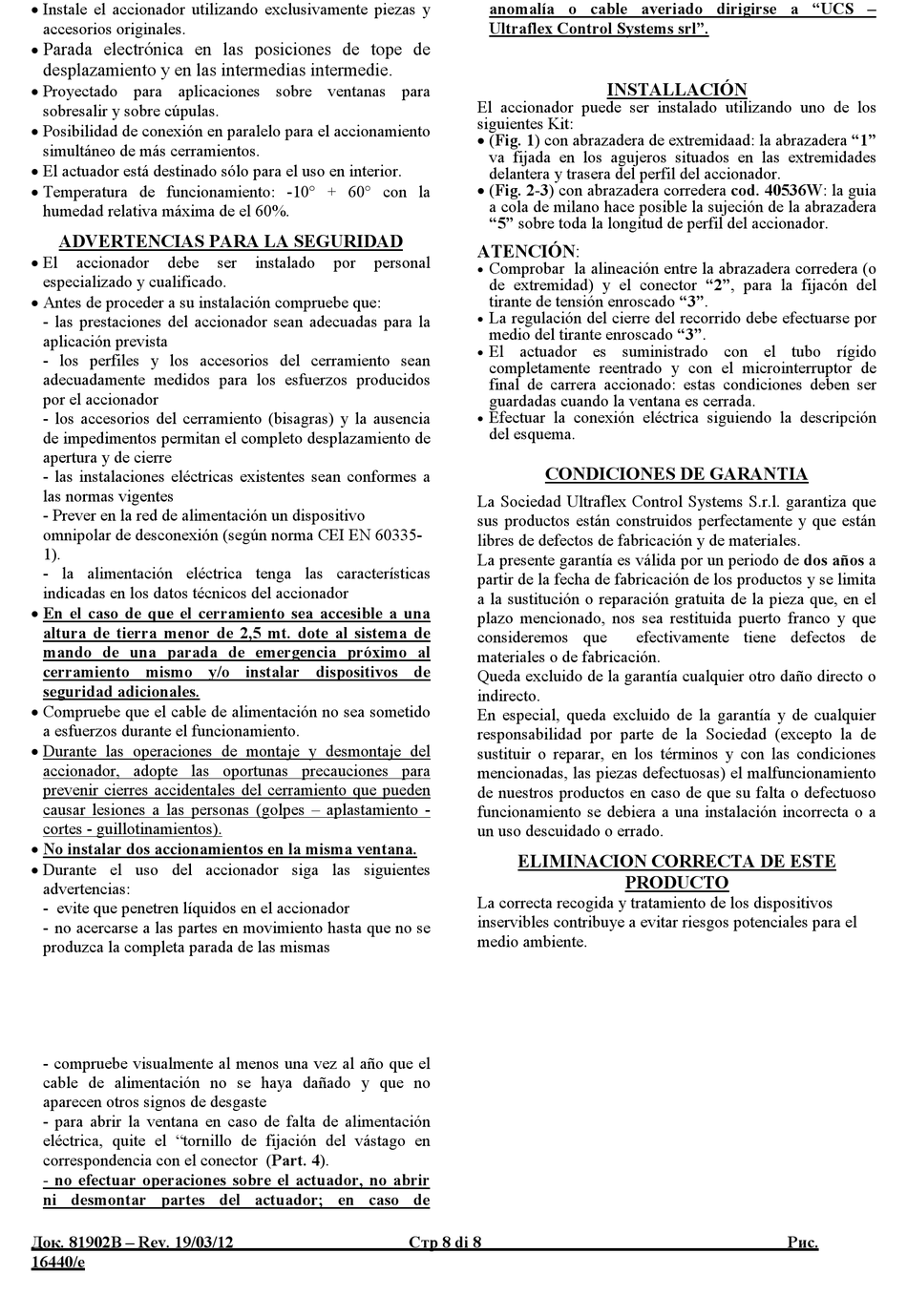

UCS MAX Gebrauchsanweisungen Seite 8

 Instale el accionador utilizando exclusivamente piezas y
accesorios originales.
 Parada electrónica en las posiciones de tope de
desplazamiento y en las intermedias intermedie.
 Proyectado para aplicaciones sobre ventanas para
sobresalir y sobre cúpulas.
 Posibilidad de conexión en paralelo para el accionamiento
simultáneo de más cerramientos.
 El actuador está destinado sólo para el uso en interior.
 Temperatura de funcionamiento: -10° + 60° con la
humedad relativa máxima de el 60%.
ADVERTENCIAS PARA LA SEGURIDAD
 El
accionador debe
especializado y cualificado.
 Antes de proceder a su instalación compruebe que:
- las prestaciones del accionador sean adecuadas para la
aplicación prevista
- los perfiles y los accesorios del cerramiento sean
adecuadamente medidos para los esfuerzos producidos
por el accionador
- los accesorios del cerramiento (bisagras) y la ausencia
de impedimentos permitan el completo desplazamiento de
apertura y de cierre
- las instalaciones eléctricas existentes sean conformes a
las normas vigentes
- Prever en la red de alimentación un dispositivo
omnipolar de desconexión (según norma CEI EN 60335-
1).
- la alimentación eléctrica tenga las características
indicadas en los datos técnicos del accionador
 En el caso de que el cerramiento sea accesible a una
altura de tierra menor de 2,5 mt. dote al sistema de
mando de una parada de emergencia próximo al
cerramiento mismo y/o instalar dispositivos de
seguridad adicionales.
 Compruebe que el cable de alimentación no sea sometido
a esfuerzos durante el funcionamiento.
 Durante las operaciones de montaje y desmontaje del
accionador, adopte las oportunas precauciones para
prevenir cierres accidentales del cerramiento que pueden
causar lesiones a las personas (golpes – aplastamiento -
cortes - guillotinamientos).
 No instalar dos accionamientos en la misma ventana.
 Durante el uso del accionador siga las siguientes
advertencias:
- evite que penetren líquidos en el accionador
- no acercarse a las partes en movimiento hasta que no se
produzca la completa parada de las mismas
- compruebe visualmente al menos una vez al año que el
cable de alimentación no se haya dañado y que no
aparecen otros signos de desgaste
- para abrir la ventana en caso de falta de alimentación
eléctrica, quite el "tornillo de fijación del vástago en
correspondencia con el conector (Part. 4).
- no efectuar operaciones sobre el actuador, no abrir
ni desmontar partes del actuador; en caso de
Док. 81902B – Rev. 19/03/12
16440/e
ser instalado por personal
anomalía o cable averiado dirigirse a "UCS –
Ultraflex Control Systems srl".
El accionador puede ser instalado utilizando uno de los
siguientes Kit:
 (Fig. 1) con abrazadera de extremidaad: la abrazadera "1"
va fijada en los agujeros situados en las extremidades
delantera y trasera del perfil del accionador.
 (Fig. 2-3) con abrazadera corredera cod. 40536W: la guia
a cola de milano hace posible la sujeción de la abrazadera
"5" sobre toda la longitud de perfil del accionador.
ATENCIÓN:
Comprobar la alineación entre la abrazadera corredera (o

de extremidad) y el conector "2", para la fijacón del
tirante de tensión enroscado "3".
La regulación del cierre del recorrido debe efectuarse por

medio del tirante enroscado "3".
El actuador es suministrado con el tubo rígido

completamente reentrado y con el microinterruptor de
final de carrera accionado: estas condiciones deben ser
guardadas cuando la ventana es cerrada.
Efectuar la conexión eléctrica siguiendo la descripción

del esquema.
CONDICIONES DE GARANTIA
La Sociedad Ultraflex Control Systems S.r.l. garantiza que
sus productos están construidos perfectamente y que están
libres de defectos de fabricación y de materiales.
La presente garantía es válida por un periodo de dos años a
partir de la fecha de fabricación de los productos y se limita
a la sustitución o reparación gratuita de la pieza que, en el
plazo mencionado, nos sea restituida puerto franco y que
consideremos que
materiales o de fabricación.
Queda excluido de la garantía cualquier otro daño directo o
indirecto.
En especial, queda excluido de la garantía y de cualquier
responsabilidad por parte de la Sociedad (excepto la de
sustituir o reparar, en los términos y con las condiciones
mencionadas, las piezas defectuosas) el malfuncionamiento
de nuestros productos en caso de que su falta o defectuoso
funcionamiento se debiera a una instalación incorrecta o a
un uso descuidado o errado.
ELIMINACION CORRECTA DE ESTE
La correcta recogida y tratamiento de los dispositivos
inservibles contribuye a evitar riesgos potenciales para el
medio ambiente.
Стр 8 di 8
INSTALLACIÓN
efectivamente tiene defectos de
PRODUCTO
Рис.
