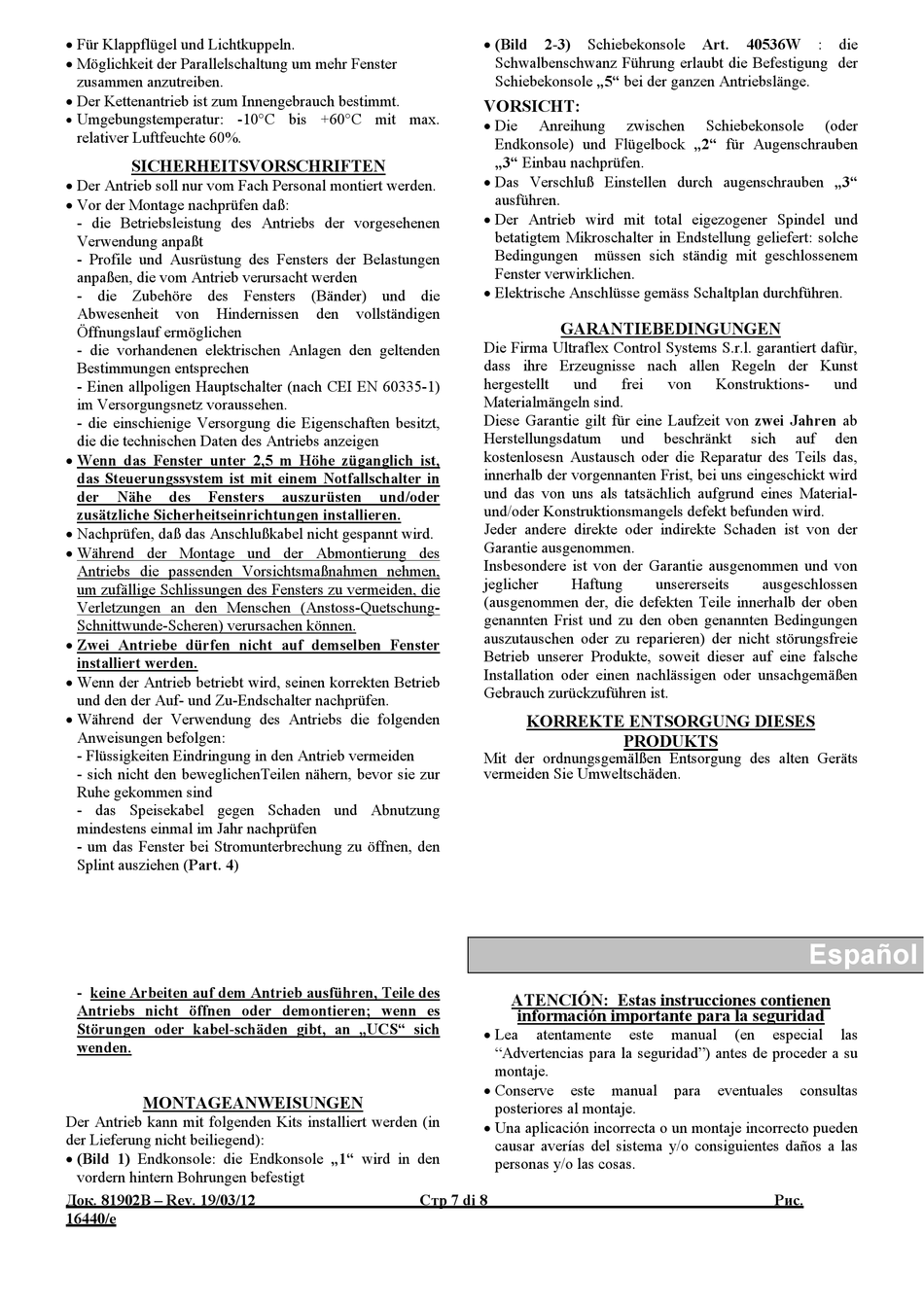

UCS MAX Gebrauchsanweisungen Seite 7

 Für Klappflügel und Lichtkuppeln.
 Möglichkeit der Parallelschaltung um mehr Fenster
zusammen anzutreiben.
 Der Kettenantrieb ist zum Innengebrauch bestimmt.
 Umgebungstemperatur: -10°C bis +60°C mit max.
relativer Luftfeuchte 60%.
SICHERHEITSVORSCHRIFTEN
 Der Antrieb soll nur vom Fach Personal montiert werden.
 Vor der Montage nachprüfen daß:
- die Betriebsleistung des Antriebs der vorgesehenen
Verwendung anpaßt
- Profile und Ausrüstung des Fensters der Belastungen
anpaßen, die vom Antrieb verursacht werden
- die Zubehöre des Fensters (Bänder) und die
Abwesenheit von Hindernissen
Öffnungslauf ermöglichen
- die vorhandenen elektrischen Anlagen den geltenden
Bestimmungen entsprechen
- Einen allpoligen Hauptschalter (nach CEI EN 60335-1)
im Versorgungsnetz voraussehen.
- die einschienige Versorgung die Eigenschaften besitzt,
die die technischen Daten des Antriebs anzeigen
 Wenn das Fenster unter 2,5 m Höhe züganglich ist,
das Steuerungssystem ist mit einem Notfallschalter in
der Nähe des Fensters
zusätzliche Sicherheitseinrichtungen installieren.
 Nachprüfen, daß das Anschlußkabel nicht gespannt wird.
 Während der Montage und der Abmontierung des
Antriebs die passenden Vorsichtsmaßnahmen nehmen,
um zufällige Schlissungen des Fensters zu vermeiden, die
Verletzungen an den Menschen (Anstoss-Quetschung-
Schnittwunde-Scheren) verursachen können.
 Zwei Antriebe dürfen nicht auf demselben Fenster
installiert werden.
 Wenn der Antrieb betriebt wird, seinen korrekten Betrieb
und den der Auf- und Zu-Endschalter nachprüfen.
 Während der Verwendung des Antriebs die folgenden
Anweisungen befolgen:
- Flüssigkeiten Eindringung in den Antrieb vermeiden
- sich nicht den beweglichenTeilen nähern, bevor sie zur
Ruhe gekommen sind
- das Speisekabel gegen Schaden und Abnutzung
mindestens einmal im Jahr nachprüfen
- um das Fenster bei Stromunterbrechung zu öffnen, den
Splint ausziehen (Part. 4)
- keine Arbeiten auf dem Antrieb ausführen, Teile des
Antriebs nicht öffnen oder demontieren; wenn es
Störungen oder kabel-schäden gibt, an „UCS" sich
wenden.
MONTAGEANWEISUNGEN
Der Antrieb kann mit folgenden Kits installiert werden (in
der Lieferung nicht beiliegend):
 (Bild 1) Endkonsole: die Endkonsole „1" wird in den
vordern hintern Bohrungen befestigt
Док. 81902B – Rev. 19/03/12
16440/e
den vollständigen
auszurüsten und/oder
Стр 7 di 8
 (Bild
2-3) Schiebekonsole
Schwalbenschwanz Führung erlaubt die Befestigung der
Schiebekonsole „5" bei der ganzen Antriebslänge.
VORSICHT:
 Die
Anreihung zwischen
Endkonsole) und Flügelbock „2" für Augenschrauben
„3" Einbau nachprüfen.
 Das Verschluß Einstellen durch augenschrauben „3"
ausführen.
 Der Antrieb wird mit total eigezogener Spindel und
betatigtem Mikroschalter in Endstellung geliefert: solche
Bedingungen müssen sich ständig mit geschlossenem
Fenster verwirklichen.
 Elektrische Anschlüsse gemäss Schaltplan durchführen.
GARANTIEBEDINGUNGEN
Die Firma Ultraflex Control Systems S.r.l. garantiert dafür,
dass ihre Erzeugnisse nach allen Regeln der Kunst
hergestellt und frei
Materialmängeln sind.
Diese Garantie gilt für eine Laufzeit von zwei Jahren ab
Herstellungsdatum und
kostenlosesn Austausch oder die Reparatur des Teils das,
innerhalb der vorgennanten Frist, bei uns eingeschickt wird
und das von uns als tatsächlich aufgrund eines Material-
und/oder Konstruktionsmangels defekt befunden wird.
Jeder andere direkte oder indirekte Schaden ist von der
Garantie ausgenommen.
Insbesondere ist von der Garantie ausgenommen und von
jeglicher Haftung unsererseits
(ausgenommen der, die defekten Teile innerhalb der oben
genannten Frist und zu den oben genannten Bedingungen
auszutauschen oder zu reparieren) der nicht störungsfreie
Betrieb unserer Produkte, soweit dieser auf eine falsche
Installation oder einen nachlässigen oder unsachgemäßen
Gebrauch zurückzuführen ist.
KORREKTE ENTSORGUNG DIESES
PRODUKTS
Mit der ordnungsgemälßen Entsorgung des alten Geräts
vermeiden Sie Umweltschäden.
ATENCIÓN: Estas instrucciones contienen
información importante para la seguridad
 Lea
atentamente este
"Advertencias para la seguridad") antes de proceder a su
montaje.
 Conserve
este manual
posteriores al montaje.
 Una aplicación incorrecta o un montaje incorrecto pueden
causar averías del sistema y/o consiguientes daños a las
personas y/o las cosas.
Art. 40536W :
Schiebekonsole (oder
von Konstruktions- und
beschränkt sich auf den
ausgeschlossen
Español
manual (en especial
para eventuales consultas
Рис.
die
las
