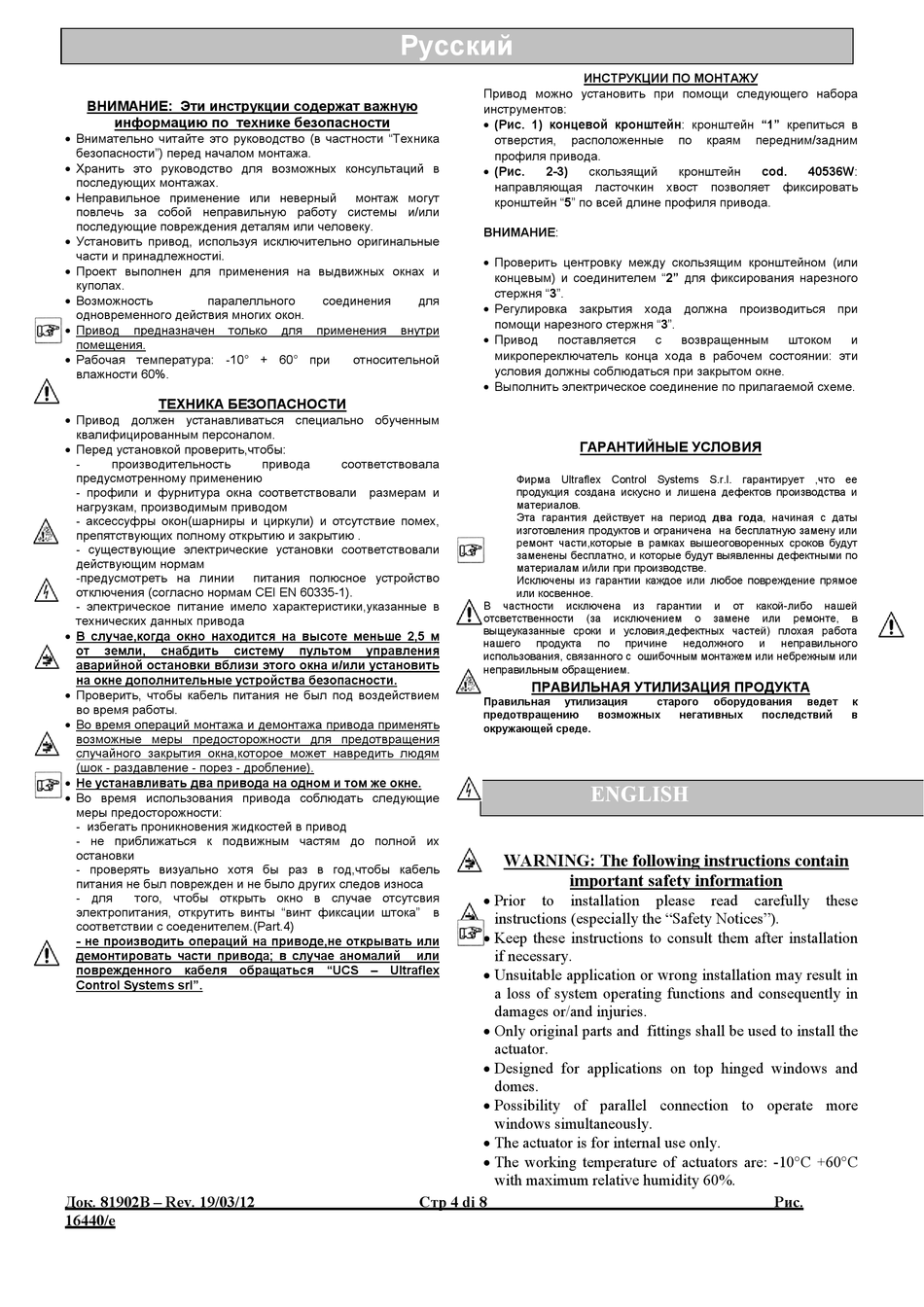

ВНИМАНИЕ: Эти инструкции содержат важную
информацию по технике безопасности
 Внимательно читайте это руководство (в частности "Техника
безопасности") перед началом монтажа.
 Хранить это руководство для возможных консультаций в
последующих монтажах.
 Неправильное применение или неверный
повлечь за собой неправильную работу системы и/или
последующие повреждения деталям или человеку.
 Установить привод, используя исключительно оригинальные
части и принадлежностиi.
 Проект выполнен для применения на выдвижных окнах и
куполах.
 Возможность
паралелльного
одновременного действия многих окон.
 Привод
предназначен только
помещения.
 Рабочая температура: -10° + 60° при
влажности 60%.
ТЕХНИКА БЕЗОПАСНОСТИ
 Привод должен устанавливаться специально обученным
квалифицированным персоналом.
 Перед установкой проверить,чтобы:
- производительность
предусмотренному применению
- профили и фурнитура окна соответствовали размерам и
нагрузкам, производимым приводом
- аксессуфры окон(шарниры и циркули) и отсутствие помех,
препятствующих полному открытию и закрытию .
- существующие электрические установки соответствовали
действующим нормам
-предусмотреть на линии
отключения (согласно нормам CEI EN 60335-1).
- электрическое питание имело характеристики,указанные в
технических данных привода
 В случае,когда окно находится на высоте меньше 2,5 м
от земли, снабдить систему
аварийной остановки вблизи этого окна и/или установить
на окне дополнительные устройства безопасности.
 Проверить, чтобы кабель питания не был под воздействием
во время работы.
 Во время операций монтажа и демонтажа привода применять
возможные меры предосторожности для предотвращения
случайного закрытия окна,которое может навредить людям
(шок - раздавление - порез - дробление).
 Не устанавливать два привода на одном и том же окне.
 Во время использования привода соблюдать следующие
меры предосторожности:
- избегать проникновения жидкостей в привод
- не приближаться к подвижным частям до полной их
остановки
- проверять визуально хотя бы раз в год,чтобы кабель
питания не был поврежден и не было других следов износа
- для того, чтобы открыть окно в случае отсутсвия
электропитания, открутить винты "винт фиксации штока" в
соответствии с соеденителем.(Part.4)
- не производить операций на приводе,не открывать или
демонтировать части привода; в случае аномалий
поврежденного кабеля обращаться "UCS – Ultraflex
Control Systems srl".
Док. 81902B – Rev. 19/03/12
16440/e
Русский
монтаж могут
соединения для
для применения внутри
относительной
привода соответствовала
питания полюсное устройство
пультом управления
или
Стр 4 di 8
ИНСТРУКЦИИ ПО МОНТАЖУ
Привод можно установить при помощи следующего набора
инструментов:
 (Рис. 1) концевой кронштейн: кронштейн "1" крепиться в
отверстия, расположенные
профиля привода.
 (Рис.
2-3) скользящий
направляющая ласточкин хвост позволяет фиксировать
кронштейн "5" по всей длине профиля привода.
ВНИМАНИЕ:
 Проверить центровку между скользящим кронштейном (или
концевым) и соединителем "2" для фиксирования нарезного
стержня "3".
 Регулировка закрытия хода должна производиться при
помощи нарезного стержня "3".
 Привод
поставляется с
микропереключатель конца хода в рабочем состоянии: эти
условия должны соблюдаться при закрытом окне.
 Выполнить электрическое соединение по прилагаемой схеме.
ГАРАНТИЙНЫЕ УСЛОВИЯ
Фирма Ultraflex Control Systems S.r.l. гарантирует ,что ее
продукция создана искусно и лишена дефектов производства и
материалов.
Эта гарантия действует на период два года, начиная с даты
изготовления продуктов и ограничена на бесплатную замену или
ремонт части,которые в рамках вышеоговоренных сроков будут
заменены бесплатно, и которые будут выявленны дефектными по
материалам и/или при производстве.
Исключены из гарантии каждое или любое повреждение прямое
или косвенное.
В частности исключена из гарантии
отсветственности (за исключением
выщеуказанные сроки и условия,дефектных частей) плохая работа
нашего продукта по причине
использования, связанного с ошибочным монтажем или небрежным или
.
неправильным обращением
ПРАВИЛЬНАЯ УТИЛИЗАЦИЯ ПРОДУКТА
Правильная утилизация старого
предотвращению возможных
.
окружающей среде
ENGLISH
WARNING: The following instructions contain
important safety information
 Prior
to installation please read
instructions (especially the "Safety Notices").
 Keep these instructions to consult them after installation
if necessary.
 Unsuitable application or wrong installation may result in
a loss of system operating functions and consequently in
damages or/and injuries.
 Only original parts and fittings shall be used to install the
actuator.
 Designed for applications on top hinged windows and
domes.
 Possibility of parallel connection to operate more
windows simultaneously.
 The actuator is for internal use only.
 The working temperature of actuators are: -10°C +60°C
with maximum relative humidity 60%.
по краям передним/задним
кронштейн cod. 40536W:
возвращенным штоком и
и от какой-либо нашей
о замене или ремонте, в
недолжного и неправильного
оборудования ведет к
негативных последствий в
carefully these
Рис.
