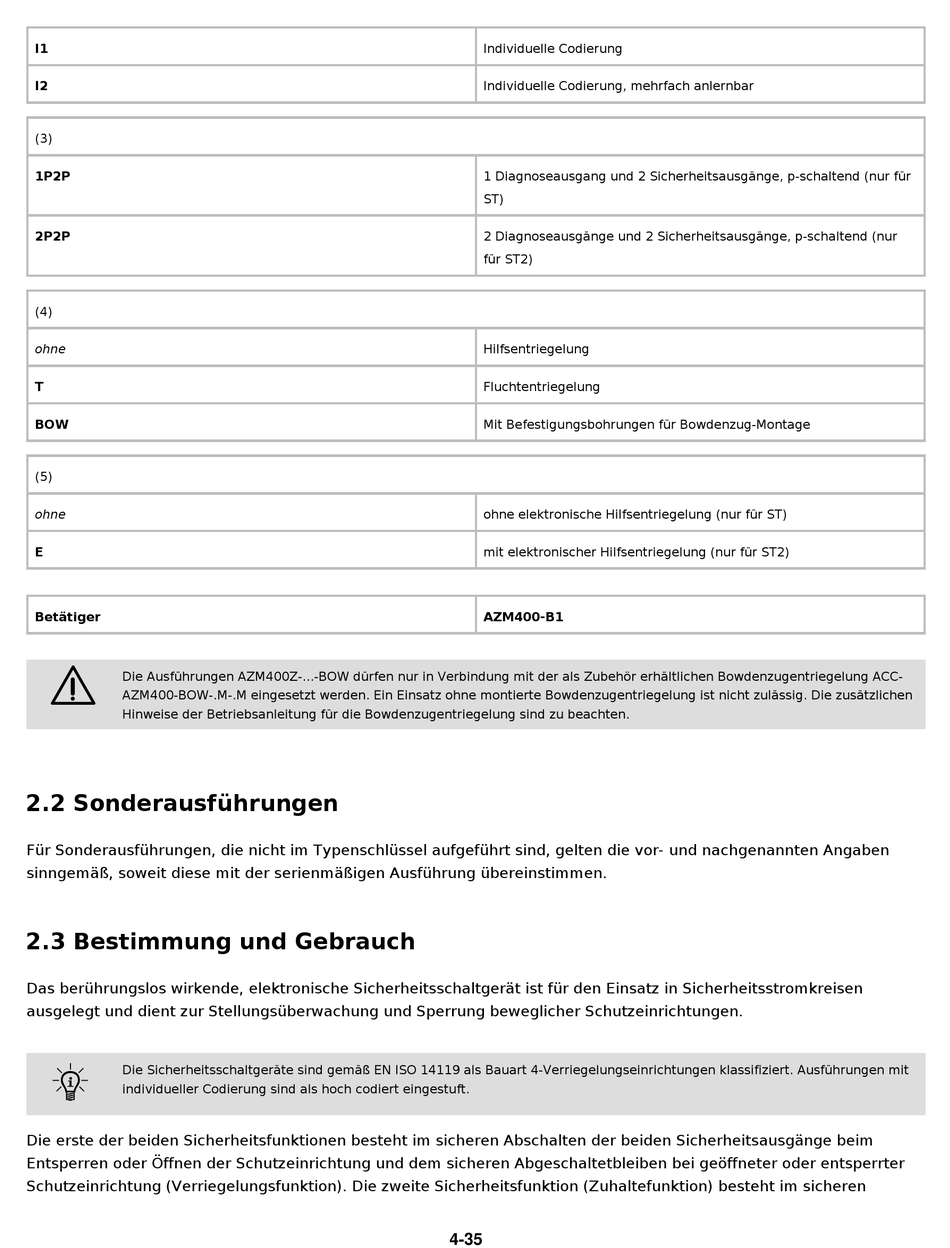

I1
I2
(3)
1P2P
2P2P
(4)
ohne
T
BOW
(5)
ohne
E
Betätiger
2
Die Ausführungen AZM400Z-...-BOW dürfen nur in Verbindung mit der als Zubehör erhältlichen Bowdenzugentriegelung ACC-
AZM400-BOW-.M-.M eingesetzt werden. Ein Einsatz ohne montierte Bowdenzugentriegelung ist nicht zulässig. Die zusätzlichen
Hinweise der Betriebsanleitung für die Bowdenzugentriegelung sind zu beachten.
2.2 Sonderausführungen
Für Sonderausführungen, die nicht im Typenschlüssel aufgeführt sind, gelten die vor- und nachgenannten Angaben
sinngemäß, soweit diese mit der serienmäßigen Ausführung übereinstimmen.
2.3 Bestimmung und Gebrauch
Das berührungslos wirkende, elektronische Sicherheitsschaltgerät ist für den Einsatz in Sicherheitsstromkreisen
ausgelegt und dient zur Stellungsüberwachung und Sperrung beweglicher Schutzeinrichtungen.
F
Die Sicherheitsschaltgeräte sind gemäß EN ISO 14119 als Bauart 4-Verriegelungseinrichtungen klassifiziert. Ausführungen mit
individueller Codierung sind als hoch codiert eingestuft.
Die erste der beiden Sicherheitsfunktionen besteht im sicheren Abschalten der beiden Sicherheitsausgänge beim
Entsperren oder Öffnen der Schutzeinrichtung und dem sicheren Abgeschaltetbleiben bei geöffneter oder entsperrter
Schutzeinrichtung (Verriegelungsfunktion). Die zweite Sicherheitsfunktion (Zuhaltefunktion) besteht im sicheren
Individuelle Codierung
Individuelle Codierung, mehrfach anlernbar
1 Diagnoseausgang und 2 Sicherheitsausgänge, p-schaltend (nur für
ST)
2 Diagnoseausgänge und 2 Sicherheitsausgänge, p-schaltend (nur
für ST2)
Hilfsentriegelung
Fluchtentriegelung
Mit Befestigungsbohrungen für Bowdenzug-Montage
ohne elektronische Hilfsentriegelung (nur für ST)
mit elektronischer Hilfsentriegelung (nur für ST2)
AZM400-B1
4-35
