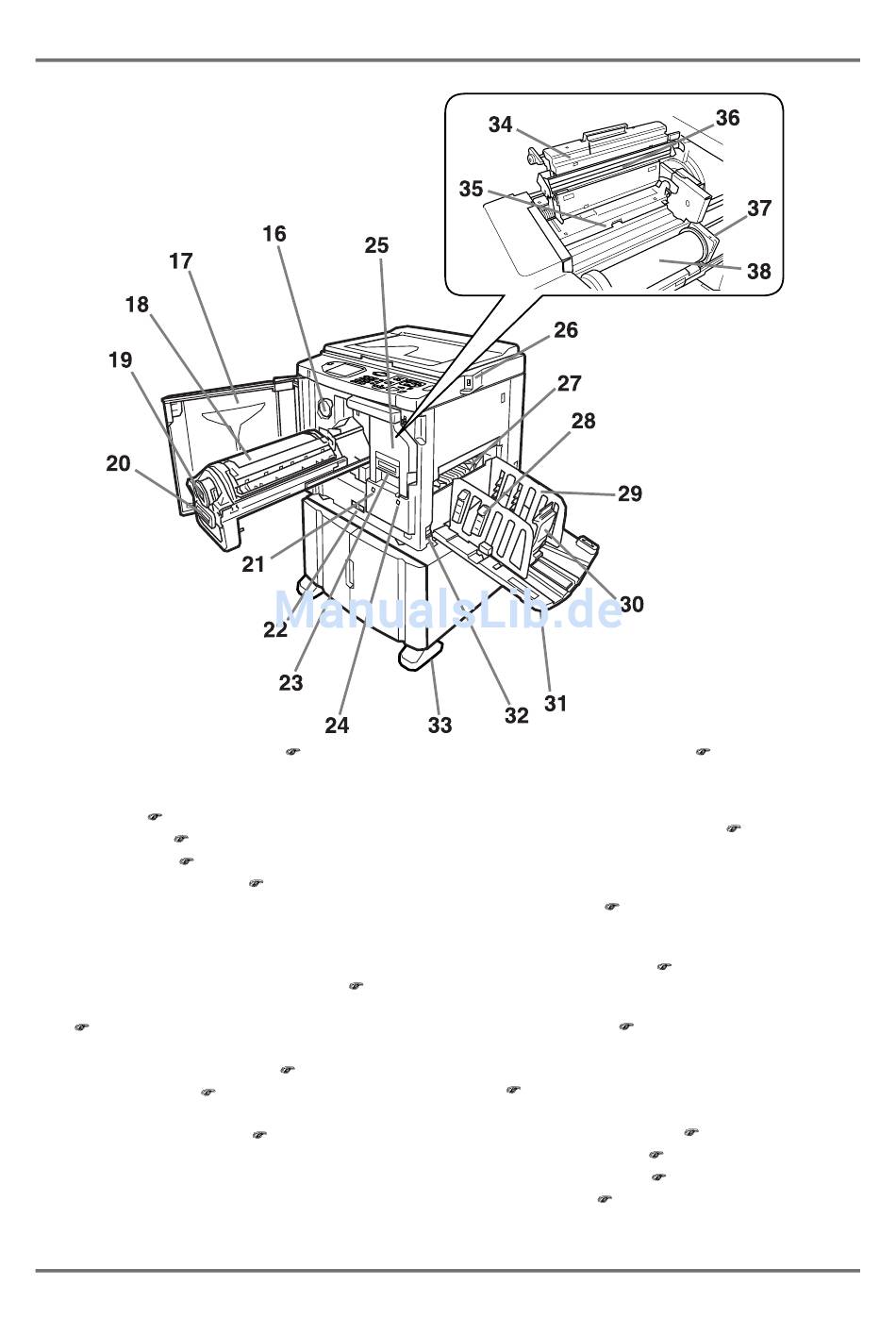

16)
Farbpatronendeckel-Halter ( S.206)
Sichert den Farbpatronendeckel.
17)
Frontklappe
18)
Trommel ( S.209)
19)
Farbpatrone ( S.205)
20)
Trommelgriff ( S.209)
21)
Trommelfreigabetaste ( S.209)
Entriegelt die Trommel zur Entnahme.
22)
Zählwerk
Zählt die Anzahl der Kopien (Gesamtdruckzählwerk) und
die Anzahl der hergestellten Master.
23)
Griff der Masterherstellungseinheit ( S.202)
24)
Freigabetaste der Masterherstellungseinheit
( S.202)
Entriegelt die Masterherstellungseinheit zur Entnahme.
25)
Masterherstellungseinheit ( S.202)
26)
USB-Anschluss ( S.42)
Zum Anschluss eines USB-Speichers.
27)
Papierauswurfführung ( S.95)
Wird automatisch eingestellt, um bedrucktes Papier sau-
ber zu stapeln.
28)
Papierführungslamellen ( S.35)
Drücken Sie diesen Knopf, um die Papierführungslamel-
len zu öffnen und ein Ausrichten des Druckpapiers zu
ermöglichen.
29)
Auffangtisch-Papierführung ( S.35)
Richtet das bedruckte Papier genau aus.
Stellen Sie die Führung auf die Breite des verwendeten
Papierformats ein.
30)
Papierstopp ( S.35)
Passen Sie den Papierstopp durch Verschieben an die
Länge des Druckpapierformats an.
31)
Papierauffangtisch ( S.35)
Gedruckte Exemplare werden auf diesen Auffangtisch
ausgeworfen.
32)
Hauptschalter ( S.32)
33)
Stabilisator
34)
Abdeckung der Masterherstellungseinheit
( S.202)
Zum Einsetzen der Masterrolle öffnen und schließen.
35)
Masterführungslasche ( S.203)
36)
Thermodruckkopf ( S.215)
37)
Masterrollenhalter ( S.203)
38)
Masterrolle ( S.202)
Funktion und Bezeichnung aller Teile
Das Gerät kennenlernen
