Ophængning af brændeovnen på væg
Hjørnevægbeslaget (1) placeres i hjørnet i den valgte højde. Der skal være en minimumsafstand
på 3 cm fra gulvet til bunden af ovnen. Minimum 4 af de 8 aflange huller (1.1) på hver side af
hjørnevægbeslaget markeres på væggen, og hullerne bores. Det er vigtigt, at vægbeslaget
ikke skrues fast i en fuge. Skal brændeovnen have røgrørstilslutning bagud, sker dette gennem
et af de store huller (2) i hjørnevægbeslaget. I så fald måles op fra centrum af hullet (2) i
hjørnevægbeslaget, så hullet passer til murbøsningen. Hullet markeres på væggen og bores.
Det anbefales at bruge stål rawplugs, ekspansionsbolte eller limanker. Hjørnevægbeslaget
skrues fast på væggen. Det er meget vigtigt, at beslaget er fuldstændig i vater. Dækslet
(1.2) på hjørnevægbeslaget bør afmonteres under montage af hjørnevægbeslaget og først
påmonteres, når brændeovnen er monteret.
Løft toppladen (3) af brændeovnen. Bræk de 2 aflange udskæringer (4) øverst på bagpladen af.
Brændeovnen løftes op på hjørnevægbeslagets to kroge (1.3). Det er vigtigt, at brændeovnen
falder helt ned i krogene, da dette fikserer brændeovnen.
Toppladen monteres på ovnen, og dækslet på hjørnebeslaget påmonteres.

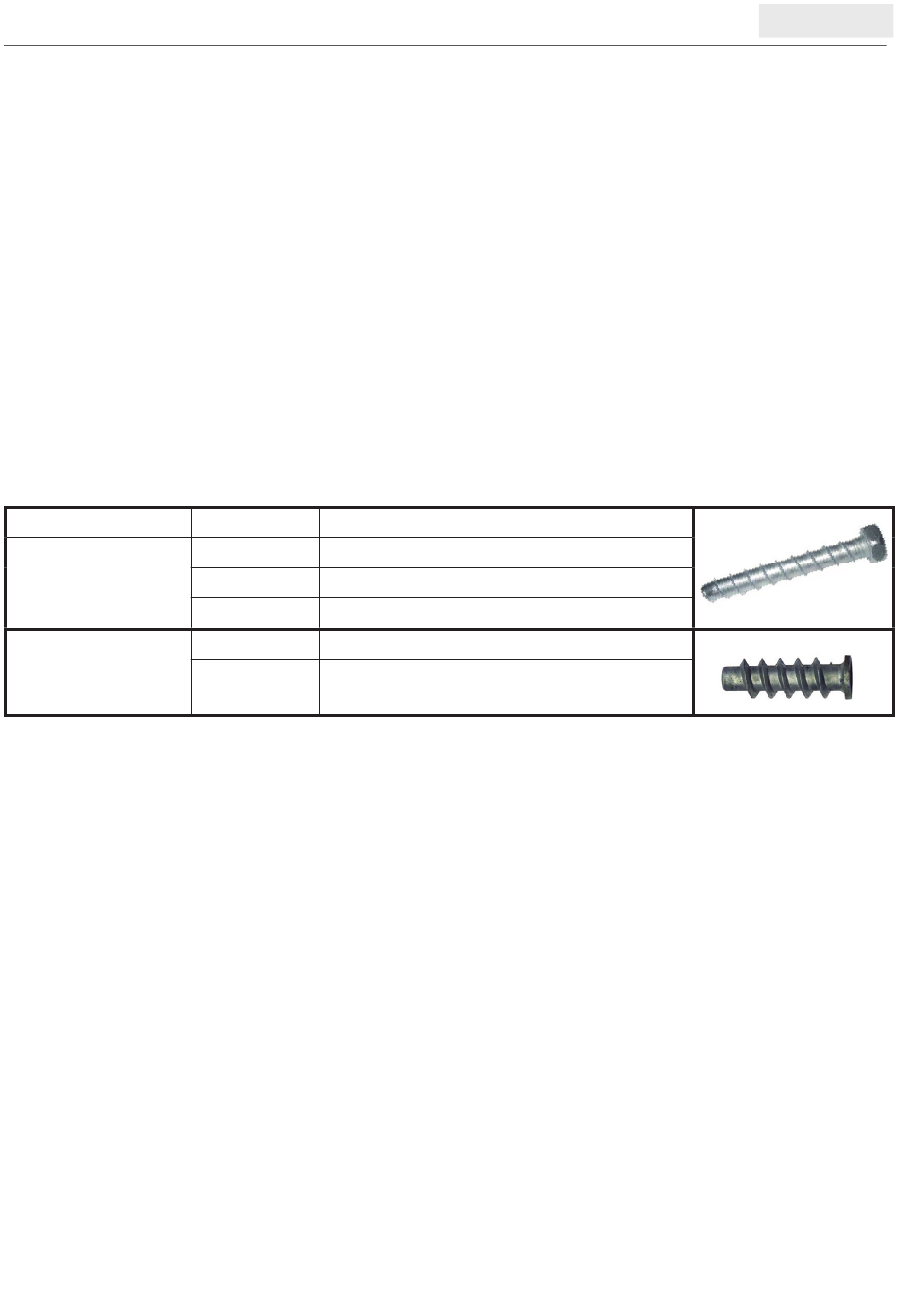

Byggemateriale
Beton,
massive mursten
eller hulsten
Porebeton
Der er i de ovennævnte størrelser ikke taget højde for puds på væggen. Derfor skal ankerets
nyttelængde øges med minimum pudstykkelsen.
Vigtigt! Vægbeslaget må ikke skrues fast i en fuge.
Producent Type og betegnelse
Hilti HUS-H 10,5 x 55
Expandet MMS-S 7,5 x 50
Fischer FBS 8/5 US
Expandet LB metal M10 porebetonanker
FTP M 10 + sætskrue M10 x 25 mm
Fischer
stål
