Upphängning av braskaminen på vägg
Placera hörnväggbeslaget (1) i vald höjd i hörnet. Det måste vara ett avstånd på minst 3 cm från
golvet till det upphängda väggbeslagets undersida. Märk ut minst 4 av de 8 avlånga hålen (1.1)
på varje sida av hörnväggbeslaget på väggen och borra hålen. Det är viktigt, att hörnväggbe-
slaget inte skruvas fast i en fog. Vid rökrörsanslutning bakåt ska du märka ut det stora hålet i
hörnväggbeslaget (2) och borra hålet. Skruva fast hörnväggbeslaget på väggen. Det är mycket
viktigt, att beslaget monteras absolut vågrätt. Vi rekommenderar användning av stålplugg, ex-
pansionsbultar eller kemankare. Kåpan (1.2) på hörnväggbeslaget bör tas av under montering av
hörnväggbeslaget och inte sättas tillbaka förrän braskaminen är monterad.
Lyft av toppskivan (3) från braskaminen. Bryt av de 2 avlånga utstansningarna (4) överst på rygg-
plattan.
Lyft upp braskaminen på kaminbeslagets två krokar (1.3). Det är viktigt att den hakar fast helt på
krokarna, eftersom de håller braskaminen på plats.

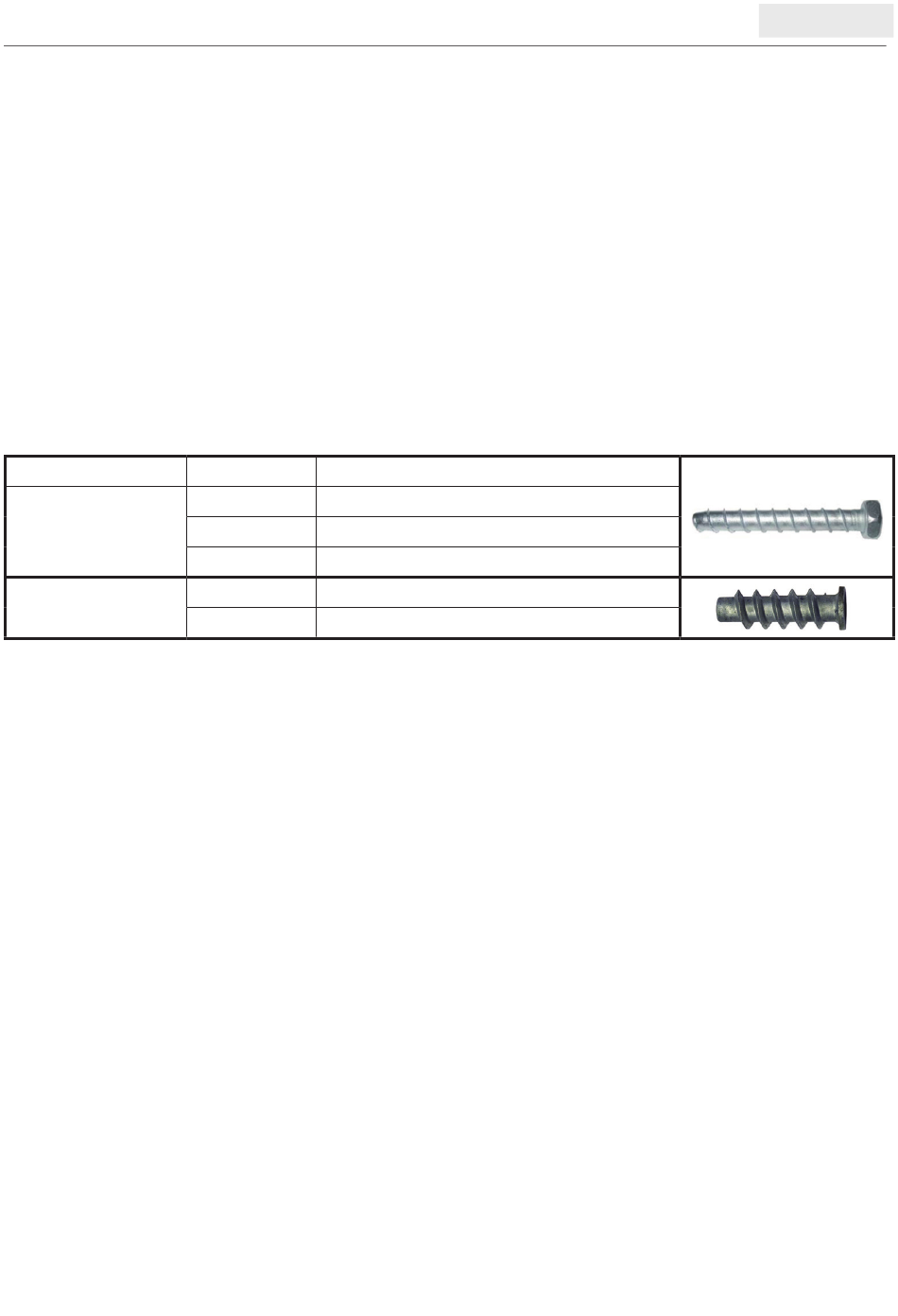

Byggmaterial
Betong,
massiv mursten
eller hålsten
Porbetong
Det är i ovannämnda storlekar har det inte tagits hänsyns till puts på väggen. Därför ska plug-
gens längd ökas med minimum putstjockleken.
Observera! Hörnväggbeslaget får inte skruvas fast i en murfog.
Fabrikant Typ och beteckning
Hilti HUS-H 10,5 x 55
Expandet MMS-S 7,5 x 50
Fischer FBS 8/5 US
Expandet LB metall M10 porbetong plugg
Fischer FTP M 10 + Bult M10 x 25 mm stål
