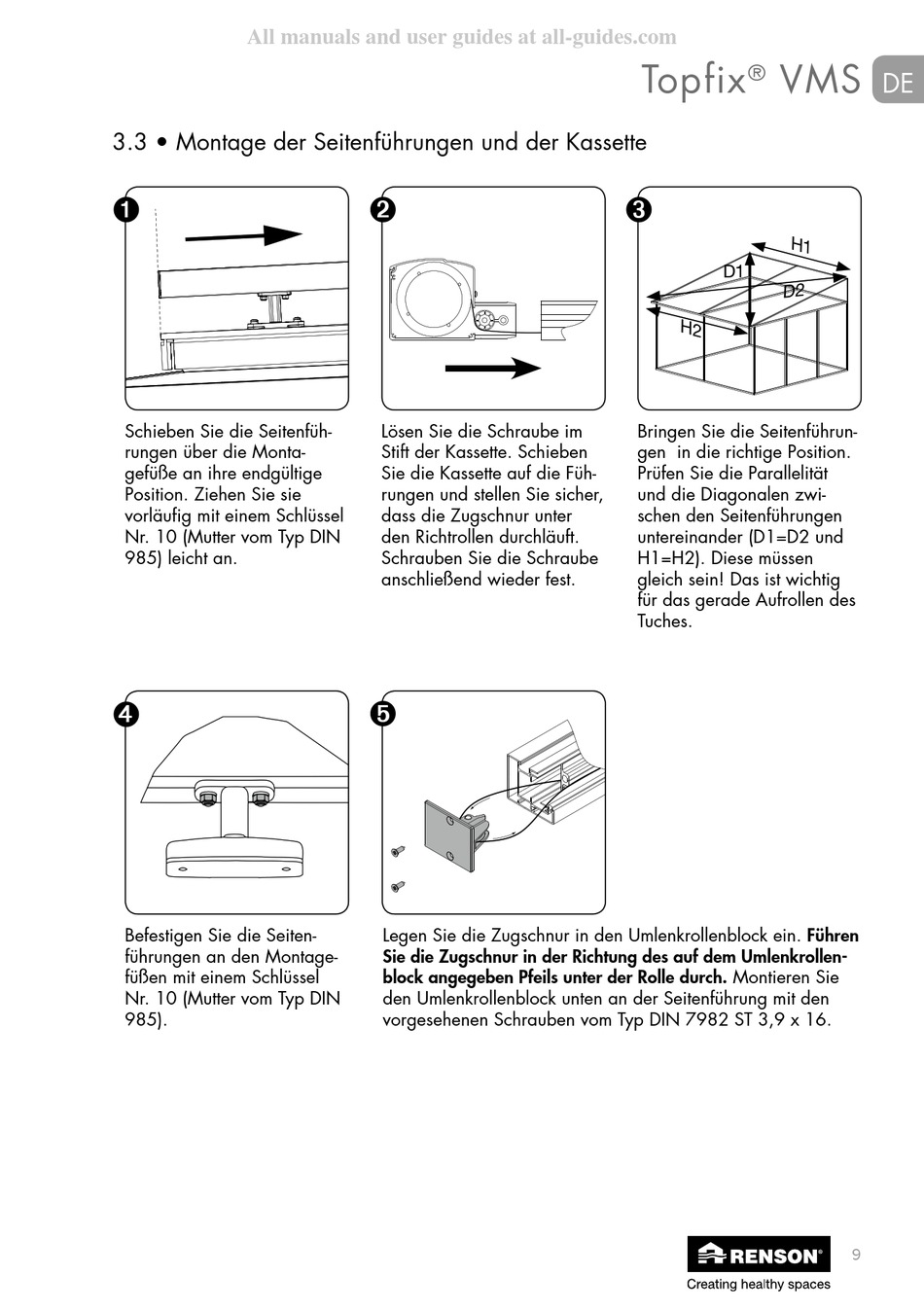

3.3 • Montage der Seitenführungen und der Kassette
➊
Schieben Sie die Seitenfüh-
rungen über die Monta-
gefüße an ihre endgültige
Position. Ziehen Sie sie
vorläufig mit einem Schlüssel
Nr. 10 (Mutter vom Typ DIN
985) leicht an.
➍
Befestigen Sie die Seiten-
führungen an den Montage-
füßen mit einem Schlüssel
Nr. 10 (Mutter vom Typ DIN
985).
➋
Lösen Sie die Schraube im
Stift der Kassette. Schieben
Sie die Kassette auf die Füh-
rungen und stellen Sie sicher,
dass die Zugschnur unter
den Richtrollen durchläuft.
Schrauben Sie die Schraube
anschließend wieder fest.
➎
Legen Sie die Zugschnur in den Umlenkrollenblock ein. Führen
Sie die Zugschnur in der Richtung des auf dem Umlenkrollen-
block angegeben Pfeils unter der Rolle durch. Montieren Sie
den Umlenkrollenblock unten an der Seitenführung mit den
vorgesehenen Schrauben vom Typ DIN 7982 ST 3,9 x 16.
Topfix
VMS
®
➌
D1
Bringen Sie die Seitenführun-
gen in die richtige Position.
Prüfen Sie die Parallelität
und die Diagonalen zwi-
schen den Seitenführungen
untereinander (D1=D2 und
H1=H2). Diese müssen
gleich sein! Das ist wichtig
für das gerade Aufrollen des
Tuches.
de
9
