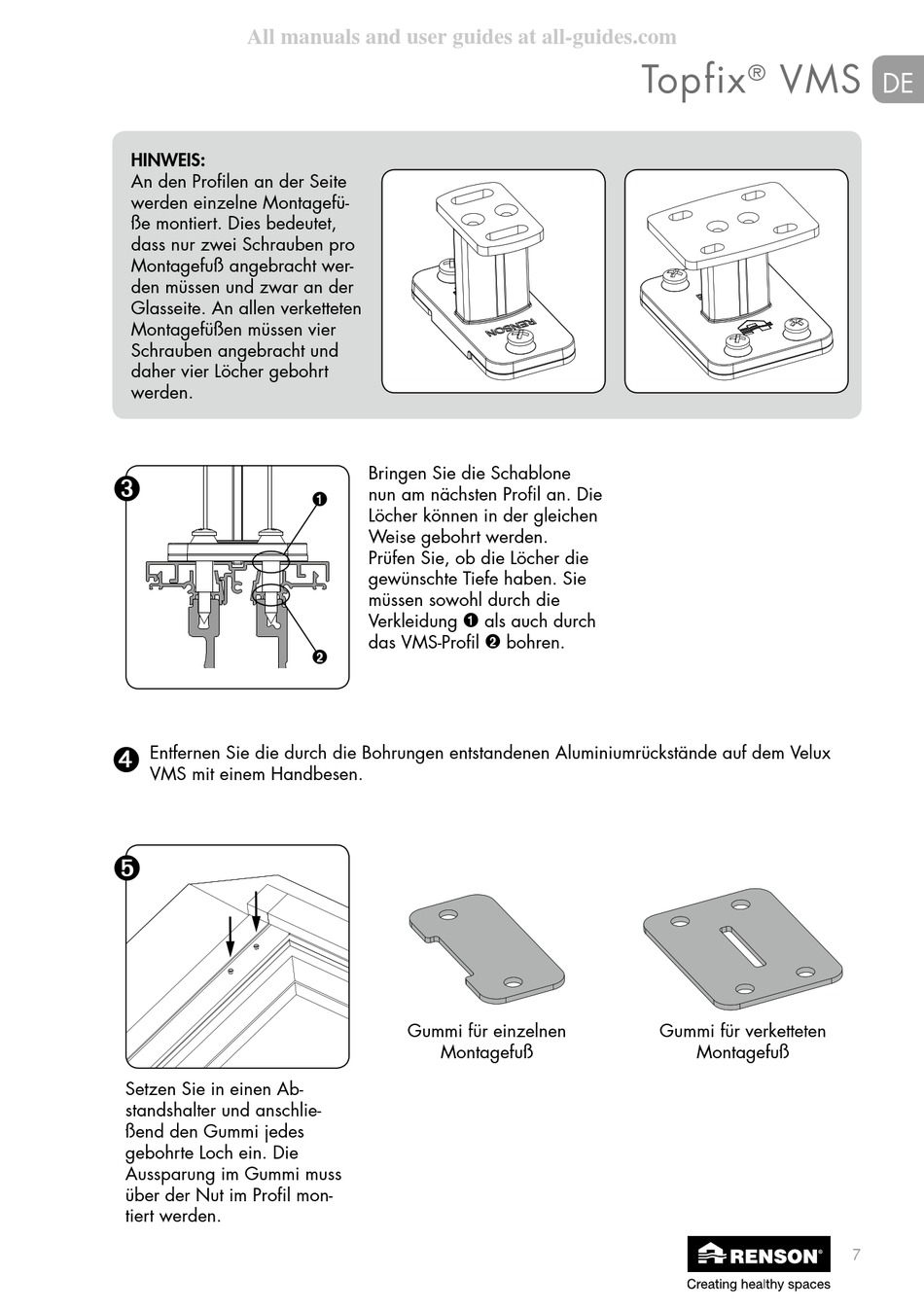

HINWEIS:
An den Profilen an der Seite
werden einzelne Montagefü-
ße montiert. Dies bedeutet,
dass nur zwei Schrauben pro
Montagefuß angebracht wer-
den müssen und zwar an der
Glasseite. An allen verketteten
Montagefüßen müssen vier
Schrauben angebracht und
daher vier Löcher gebohrt
werden.
➌
Entfernen Sie die durch die Bohrungen entstandenen Aluminiumrückstände auf dem Velux
➍
VMS mit einem Handbesen.
➎
Setzen Sie in einen Ab-
standshalter und anschlie-
ßend den Gummi jedes
gebohrte Loch ein. Die
Aussparung im Gummi muss
über der Nut im Profil mon-
tiert werden.
Bringen Sie die Schablone
nun am nächsten Profil an. Die
➊
Löcher können in der gleichen
Weise gebohrt werden.
Prüfen Sie, ob die Löcher die
gewünschte Tiefe haben. Sie
müssen sowohl durch die
Verkleidung
als auch durch
➊
das VMS-Profil
➋
➋
Gummi für einzelnen
Montagefuß
Topfix
bohren.
Gummi für verketteten
VMS
®
Montagefuß
7
de
