Helios KWLC 1800 SEH Montage- Und Betriebsvorschrift

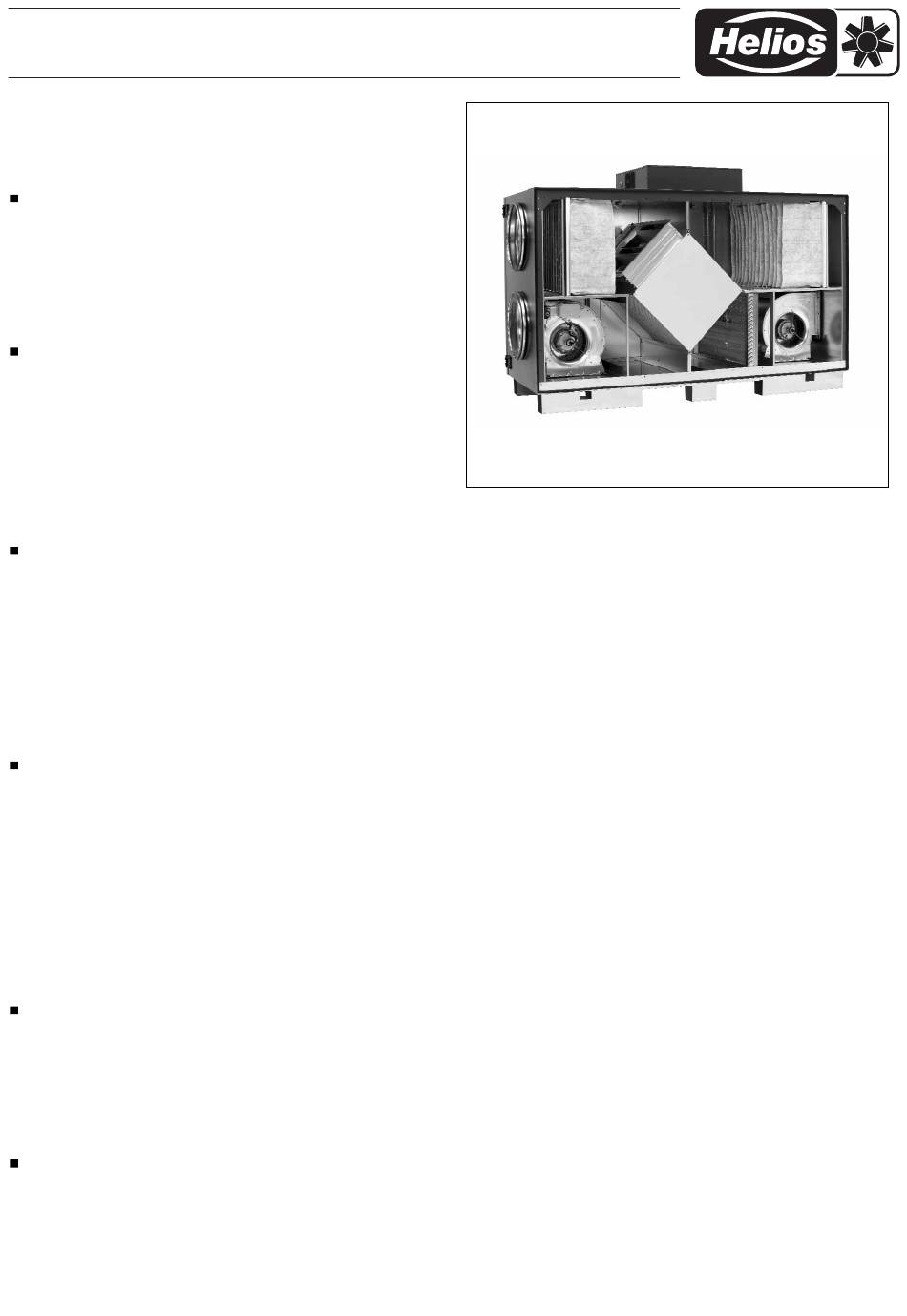

KWLC 1800 SEH - Zentral-Lüftungsgerät mit Wärmerückgewinnung
MONTAGE- UND BETRIEBSVORSCHRIFT
NR. 94225
Zur Sicherstellung einer einwandfreien Funktion und zur eigenen Sicherheit
sind alle nachstehenden Vorschriften genau durchzulesen und zu beachten!
EMPFANG
Die Lieferung enthält:
KWLC 1800 SEH mit Elektro-Nachheizung
inkl. Bedienelement mit 12 m Verbindungsleitung:
Die Sendung ist sofort bei Anlieferung auf Beschädigungen und Typenrichtigkeit
zu überprüfen. Falls Schäden vorliegen, sind diese umgehend dem Transport-
unternehmen zu melden. Bei nicht fristgerechter Reklamation gehen evtl. An-
sprüche verloren.
EINLAGERUNG
Bei Einlagerung über einen längeren Zeitraum sind zur Verhinderung schädlicher
Einwirkungen folgende Maßnahmen zu treffen: Schutz durch trockene, luft- und
staubdichte Verpackung (Kunststoffbeutel mit Trockenmittel und Feuchtigkeits-
indikatoren). Der Lagerort muss erschütterungsfrei, wassergeschützt und frei von
Temperaturschwankungen sein. Bei mehrjähriger Lagerung bzw. Motorstillstand
muss vor Inbetriebnahme eine Inspektion der Lager mit evtl. Erneuerung der Fett-
füllung und eine Isolationsprüfung gemäß VDE 0530 erfolgen. Bei der SEH-Type
ist die Heizung zu prüfen.
Schäden, deren Ursprung in unsachgemäßem Transport, unsachgemäßer Einla-
gerung oder Inbetriebnahme liegen, sind nachweisbar und unterliegen nicht der
Gewährleistung.
EINSATZBEREICH – ANWENDUNG
Kompaktaggregat KWLC 1800 SEH für den Einsatz in trockener Innenumgebung
zur Be- und Entlüftung mit Wärmerückgewinnung. Geeignet als Zentralgerät oder
als dezentrale Lösung im gewerblichen und industriellen Bereich. Die serienmäßi-
ge Ausstattung erlaubt die Aufstellung und den Einsatz in frostfreien Räumen bis
+5 °C. Bei Betrieb unter erschwerten Bedingungen, wie z.B. hohe Feuchtigkeit,
längere Stillstandzeiten, starke Verschmutzung, übermäßige Beanspruchung
durch klimatische sowie technische, elektronische Einflüsse, ist eine Rückfrage
und Einsatzfreigabe erforderlich, da die Serienausführung hierfür u. U. nicht geeig-
net ist. Ein bestimmungsfremder Einsatz ist nicht zulässig!
Bei Aufstellung des Geräts in nichtbeheizten Bereichen (z.B. Spitzboden) ist ganz-
seitig eine ausreichende Isolation außen am Gerät anzubringen. Ansonsten könn-
te es zu Kondensatanfall an den Gehäuseseiten kommen.
WIRKUNGSWEISE
Im Kreuzstromwärmetauscher „kreuzen" sich der kalte Außenluftstrom und der
warme Abluftstrom ohne direkt miteinander in Kontakt zu kommen. Durch dieses
Verfahren werden bis zu 80 % der Wärme der Abluft auf die Außenluft übertragen.
Außerdem sorgt ein Elektro-Heizregister (Nachheizung) für eine zusätzliche
Erwärmung, so dass bei extrem kalten Witterungsverhältnissen die Zuluft vorge-
wärmt wird. Die Steuerung erfolgt durch einen Sollwertgeber-Poti am Klemmen-
kasten und einem Zuluftfühler. Frostschutzsteuerung erfolgt über einen im Wärme-
tauscher befindlichen Frostschutzfühler und der Bypass-Klappe. Zusätzlich kann
die Zuluft über das Elektro-Heizregister erwärmt werden. (Keine Gebäudeheizung).
Die Zuluft wird durch Leitungen und Ventile zu den Primär- (Zuluft benötigenden)
Räumen geleitet. Die Abluft wird aus den sekundären Räumen (wie z.B. Sozial-
räume, Toiletten, Duschen u.v.m.) abgesaugt. Sie strömt durch das Kanalsystem
zum Lüftungsgerät zurück, gibt Wärme ab und wird durch die Fortluftleitung ins
Freie geführt.
LEISTUNGSDATEN
Zum Erreichen der vorgesehenen Leistung sind ein ordnungsgemäßer Einbau und
korrekt ausgeführte Zu- und Abluftführung sicherzustellen. Abweichende Aus-
führungen, ungünstige Einbau- und Betriebsbedingungen können zu einer Redu-
zierung der Förderleistung führen. Die Angaben für luftseitiges Geräusch erfolgen
als A-bewerteter Schalleistungspegel L
A-bewertetem Schalldruck L
PA
Gegebenheiten beeinflußt. Dementsprechend ergeben sich Abweichungen zu den
Angaben.
MONTAGE – AUFSTELLUNG
Das KWLC 1800 SEH ist stehend zu montieren. Bei Aufstellung des Geräts in
nichtbeheizten Bereichen (z.B. Spitzboden) ist ganzseitig eine ausreichende
Isolation außen am Gerät anzubringen. Ansonsten könnte es zu Kondensatanfall
an den Gehäuseseiten kommen. Für erforderliche Wartungsarbeiten ist das Gerät
für Montage von beiden Seiten über Türen zugänglich. Für die Montage kann das
Gerät um 180° gedreht werden, so dass Außen- und Fortluft- sowie Ab- und
Zuluftanschlüsse links wie rechts erfolgen können. Durch diese Möglichkeiten ent-
fallen Bögen und lange Leitungsstrecken. Sie reduzieren Verluste und erhöhen
(entspricht DIN 45 635, T.1). Angaben in
WA
werden von raum- und installationsspezifischen
Best.-Nr. 0732
den Anlagen-Wirkungsgrad. Die Aufstellung sollte so erfolgen, dass möglichst kur-
ze Lüftungsleitungen sowie deren problemloser Anschluss an das Gerät möglich
sind. Enge Bögen führen zu erhöhten Druckverlusten und Strömungsgeräuschen.
Die Lüftungsleitungen dürfen keinesfalls geknickt werden. Auf feste und dichte
Befestigung an den Anschlussstutzen ist zu achten. Für Wartungs- und Installa-
tionsarbeiten muss das Gerät gut zugänglich sein. Eine problemlose Verbindung
des Kondenswasserablaufes mit dem Abflusssystem des Hauses ist sicher-
zustellen.
HINWEIS: Vor der Installation ist das Bedienelement aus dem Gerät zu ent-
nehmen. Es ist sicherzustellen, dass das Gerät 100%ig im Lot installiert ist.
(unabdingbar für ordnungsgemäßen Kondensatablauf).
– Kondensatableitung
Der Kondensatablaufstutzen ist mittels eines flexiblen Schlauches (ø 32 mm) unter
Zwischenschaltung eines bauseits zu stellenden Geruchsverschlusses (Syphon
150 mm) anzuschließen. Außerhalb beheizter Räume ist die Leitung zu isolieren.
Die Frostschutzüberwachung über selbstregulierendes Heizkabel wird empfohlen.
ACHTUNG: Bei Kaltverpressung ist sicherzustellen, dass keine axialen- oder
radialen Kräfte auf den Kondensatablaufstutzen wirken, da sonst eine
Beschädigung droht. Bei Anschluss wird die Verwendung eines elastischen
Verbindungsschlauches empfohlen.
Die Ordnungsgemäße Funktion des Kondensatablaufs ist vor Inbetrieb-
nahme des Geräts sicherzustellen bzw. im Stillstand zu prüfen. Dazu System
mit Wasser füllen. Zur Vermeidung von Geruchsentwicklung und zu Sicher-
stellung der Funktion kann es erforderlich sein, das der Syphon von Zeit zu
Zeit mit Wasser gefüllt wird. Die Anforderungen der zuständigen Wasserbe-
hörden sind zu beachten.
– Zugänglichkeit für Service
Montageraum vor Gerät - Mindestens 1000 mm. Montageraum oberhalb des
Gerätes - Mindestens 500 mm. Das Gerät in einem geeigneten Montageraum mit
Bodenablauf und Brandschutz für Decken, Flur, Wand und Türen platzieren.
– Feuerstätten
Allgemeine Empfehlungen
Die gleichzeitige Verwendung von kontrollierter Wohnungslüftung (KWL-Geräte)
und raumluftabhängigen Feuerstätten (Kachelofen, Gastherme etc.), bedingt die
Beachtung aller geltenden Vorschriften. In nach dem Stand der Technik dichten
Wohnungen ist ein Betrieb einer raumluftabhängigen Feuerstätte nur mit seperater
Brennluftzuführung sinnvoll; nur dann sind KWL und Feuerstätte entkoppelt von-
einander bedarfsgerecht betreibbar.
Die einschlägig geltenden Vorschriften für den gemeinsamen Betrieb von Feuer-
stätte, Wohnungslüftung, Dunstabzugshaube (Bundesverband des Schornstein-
fegerhandwerks-Zentralinnungsverband (ZIV) ) sind zu beachten!
Allgemeine baurechtliche Anforderungen
Die Zentrallüftungsgeräte mit Wärmerückgewinnung „KWLC 1800 SEH" dürfen nur
dann in Räumen mit anderen raumluftabhängigen Feuerstätten installiert und betrie-
ben werden, wenn deren Abgasabführung durch besondere Sicherheitseinrichtun-
gen überwacht wird, die im Auslösefall auch die Lüftungsanlage abschalten (z.B.
Temperaturthermostat mit elektrischer Aufschaltung auf das Zentral-lüftungsgerät
mit Wärmerückgewinnung); damit wird das KWL während der „Brenndauer" ausge-
1
