H9 Type déshumidification
Permet de sélectionner le mode de déshumidification
0,1= avec allumage du compresseur 1, 2
1= par démarrage du compresseur 2
2= par démarrage des deux compresseurs
3= par partialisation de la rampe froid (active à 100% la sortie)
4= par réduction vitesse ventilateur
5, 6, 7, 8= action combinée 4+0, 4+1, 4+2, 4+3
9= aucune action
L'activation de la fonction de déshumidification se fait selon le
diagramme de la Fig. 25, page 22.
Plage : 0...9 flags
Déf. : 0
6.6.2 Déshumidification
La gestion de la fonction de déshumidification est réglée d'après la figure
25 à la page 22 et son intervention habilite la sortie digitale correspondante
Out7 (HA = 0 ou 1); en plus, il est possible d'exercer d'autres actions sur
les autres actionneurs du froid et/ou sur le ventilateur principal en
sélectionnant le paramètre H9. Cet état est signalé sur l'écran afficheur par
le symbole des gouttes et son intervention est subordonnée à la gestion de
la température et en cas de dépassement de LOW LIMIT égal à 3/2*r3
(voir figures 21, 22 et fig. 21/b, 22/b) on a la désactivation des actionneurs
du froid en ignorant de fait la demande de déshumidification, ceux du
chaud continuent à fonctionner selon le type de régulation programmé
jusqu'à ce que la température n'atteigne le SET dynamique qui annule la
zone neutre en déplaçant la régulation des actionneurs du chaud vers ceux
du froid tant que la condition de déshumidification reste.
Si la fonction de réduction de vitesse du ventilateur est sélectionnée,
celle-ci atteint la valeur réglée à l'aide du paramètre F7.
Dans la configuration shelter, l'activation de la déshumidification empêche
l'ouverture du registre pendant 2 heures.
HA Fonction du relais de déshumidification/ humidification
Établit la fonction du relais Out 7.
0= Relais excité en déshumidification
1= Relais désexcité en déshumidification
2= Relais d'alarmes pour signalisations graves
3= Sortie pour contrôle rotation
4= Relais excité en humidification
5= Relais désexcité en humidification
6= Ventilateur 2 allumé en déshumidification
7= Ventilateur 2 éteint en déshumidification
Ce relais, à titre d'option, peut être utilisé comme relais d'alarme auxiliaire,
soit pour signaler des alarmes non graves (voir Tab. 5 page 35).
En ce dernier cas, la logique d'activation suit celle du relais d'alarme
principale Out 6, déterminée par le paramètre HF.
Si HA= 3, le relais exerce une fonction de contrôle pour plusieurs unités
en rotation (voir H2-H4). Dans cette configuration, C7 est tenu constam-
ment ouvert lorsqu'une alarme grave se produit. Si HA= 4 ou 5, l'action de
déshumidification est celle sélectionnée par le paramètre H9.
Si HA= 6 ou 7 on a la gestion de deux ventilateurs de refoulement, le
second connecté sur OUT 7 dont le retard d'allumage par rapport au
premier est fixe à 5 s, alors que le premier reste sur OUT 5. L'activation
est indiquée sur l'écran afficheur par les chiffres "1" et "2" sous le symbole
du ventilateur. Dans ce cas les alarmes thermiques sont connectées à l'en-
trée ID2 et ID4 et si les deux sont actives l'alarme de flux FL est forcée.
Plage: 0...5 flags
Déf.: 0

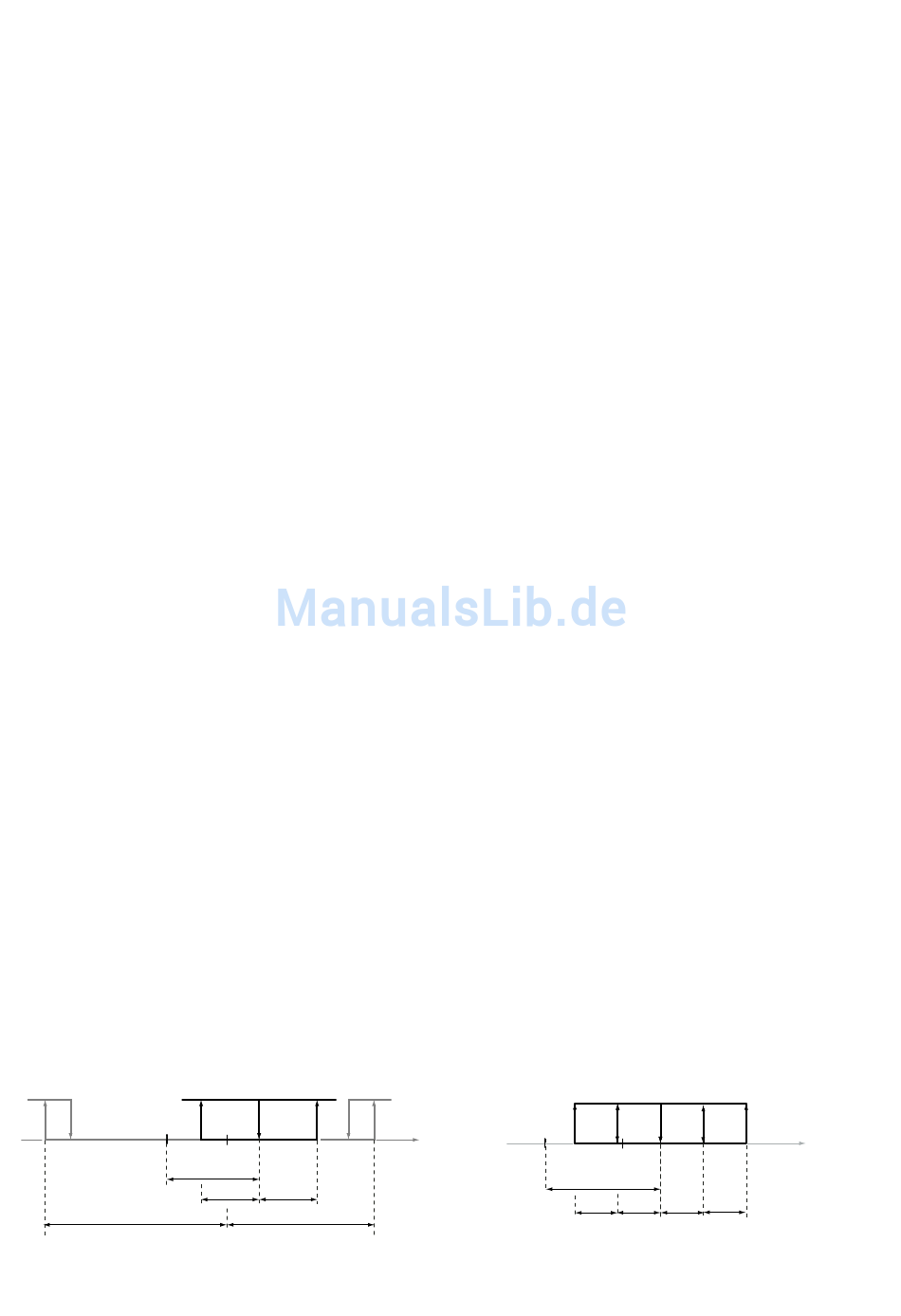

Diagramme de régulation de la température en déshumidification
t
ow limit
P6
1 résistance 1 compresseur/ 1 Widerstand 1 Verdichter
R1 C1 Ht
Set=r1
3/2*r3
r3 r2
P7
-Fig. 21/b-
H9 Entfeuchtungstyp
Wählt die Modalität der Entfeuchtung
0, 1= mit Einschalten des Verdichters 1, 2
1= mit Aktivierung des Verdichters 2
2= mit Aktivierung der bieden Verdichter
3= mit Leistungsregelung der Kühlrampe (aktiviert den Ausgang auf 100%)
4= mit Geschwindigkeitsreduzierung des Lüfters
5, 6, 7, 8= kombinierte Aktion 4+0, 4+1, 4+2, 4+3
9= keine Aktion
Die Aktivierung der Entfeuchtungsfunktion erfolgt nach Diagramm der Abb.
25 auf S. 22.
Range: 0...9 flags
Def.: 0
6.6.2 Entfeuchtung
Die Verwaltung der Entfeuchtung wird wie in Abb. 25 auf S. 22 geregelt; ihr
Einsatz aktiviert den entsprechenden digitalen Ausgang Out7 (mit HA = 0
o 1) ; zusätzlich ist es möglich, weitere Aktionen auf den anderen
Kühladaptern und/ Hauptlüfter zu veranlassen, indem der Parameter H9
gewählt wird. Dieser Stand wird auf dem Display durch das Symbol der
Tropfen angezeigt, sein Einsatz ist der Temperaturregelung untergeordnet;
im Fall der Überschreitung der Untergrenze LOW LIMIT gleich 3/2*r3
(siehe Abbildung 21, 22 und Abbildung 21/b) werden die Kühlstellglieder
deaktiviert, wobei die Entfeuchtungsanforderung ignoriert wird. Die
Heizstellglieder bleiben nach der eingestellten Regelung auch weiterhin in
Betrieb, bis die Temperatur nicht den dynamischen SOLLWERT erreicht,
der die neutrale Zone annulliert und die Regelung der Heizstellglieder auf
die Kühlstellglieder verschiebt, solange die Entfeuchtungsbedingungen
bestehen. Wird die Geschwindigkeitsreduzierung des Lüfters gewählt, so
nimmt diese denselben Wert der über den Parameter F7 eingestellten
Geschwindigkeit ein. In der Shelter-Konfiguration sperrt die aktivierte
Entfeuchtung die Öffnung der Klappe für 2 Stunden.
HA Funktion des Ent/ Befeuchtungsrelais
Legt die Fuktion des Relais Out 7 fest.
0= erregtes Relais in Entfeuchtung
1= entregtes Relais in Entfeuchtung
2= Alarmrelais für nicht ernste Meldungen
3= Ausgang für Rotationsregelung
4= erregtes Relais in Befeuchtung
5= entregtes Relais in Befeuchtung
6= Lüfter 2 bei Entfeuchtung eingeschaltet
7= Lüfter 2 bei Entfeuchtung ausgeschaltet
Dieses Relais kann alternativ dazu auch als Hilfsalarmrelais, d. h. für nicht
ernste Alarme benutzt werden. (siehe Tab. 5 auf S.35).
In diesem Fall folgt die Aktivierungslogik der Logik des Haupalarmrelais
Out 6, die vom Parameter Hf bestimmt wird.
Wenn HA= 3 , übernimmt das Relais die Funktion der Regelung mehrerer
Einheiten in Rotation, siehe H2-H4. In dieser Konfiguration bleibt C7
ständig offen, sobald sich ein ernster Alarm meldet. Wenn HA= 4 oder 5, ist
die Entfeuchtungsaktion diejenige, die vom Paramter H9 gewählt wird.
Bei HA= 6 oder 7 werden zwei Zuluftlüfter gesteuert; der zweite ist an Out7
angeschlossen, dessen Startverzögerung bei 5 Sek. liegt, während der
erste auf Out5 bleibt. Die Aktivierung wird auf dem Display von den Ziffern
"1" und "2" unter dem Symbol des Lüfters angezeigt.
In diesem Fall werden die Überlasten an den Eingang ID2 und ID4
angeschlossen; wenn beide aktiv sind, wird der Flussalarm FL erzwungen.
Range: 0...5 flags
Def.: 0
Entfeuchtungstemperaturregelungsdiagramme
Low limit
B1
2 résist. 2 compress. / 2 Widerstand 2 Verdichter
30
Manuel µAC/ µAC Manual - cod. +030220401 rel. 1.4 - 19/10/2004
1 2 C1
C2
Set= r1
3/2*r3
r3/2 r3/2 2/2 r2/2
B1
-Fig. 22/b-
