4.4 Connexion de plusieurs unités
Cette configuration est possible aussi bien pour des machines à détente
directe (ED), que pour des machines à batterie (CW) ou encore du
type Shelter.
Elle permet la rotation en temps d'une unité réglée en mode veille sur
un maximum de 6 unités.
Si l'une des machines en fonctionnement entre en état d'alarme, l'unité
en mode veille est activée. Cette configuration se fait à l'aide d'une
entrée et d'une sortie digitale qui, au moyen de l'unité "master" (unité
1), transmet la commande pour activer et désactiver l'unité en mode
veille (la commande est mise à jour toutes les 10 minutes).
1
C6 No6 C7 G0 B4 B2
3
G B1
Nc6 No7 GND
No7 C7 G G0 ID5
G0

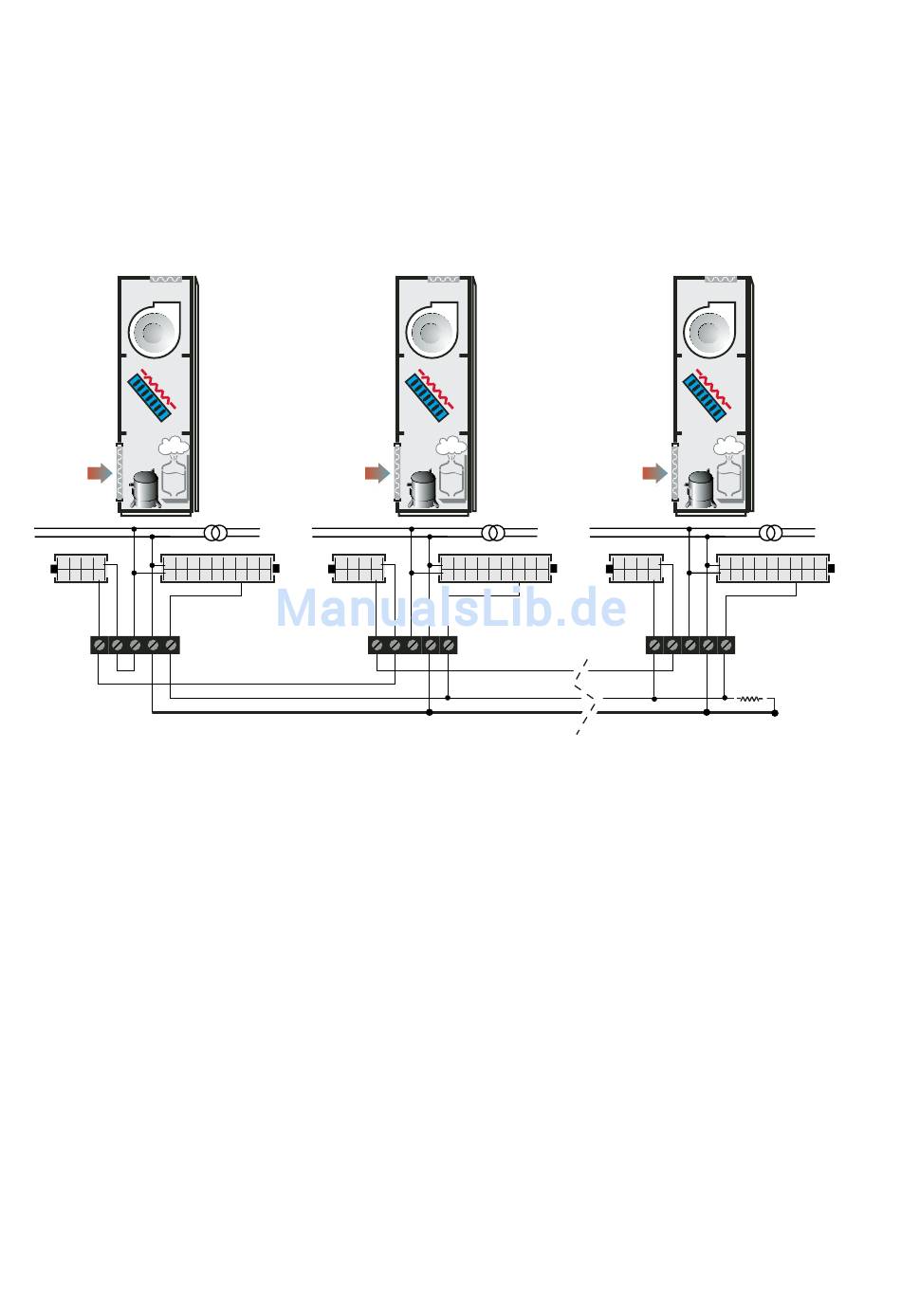

Le dessin montre que tous les tableaux peuvent être égaux et la
connexion représentée par la Figure 12, comportant un câble tripolaire
entre une armoire et l'autre, ne devra être effectuée que lors de
l'installation.
Pendant la phase d'installation, les trois points qui suivent sont à retenir:
1. il faut programmer une seule machine en tant qu'unité maître
(master);
2. il est conseillé de terminer la ligne par une résistance (Rt) de
220Ω 5 W ou de 470Ω 4 W (code CAREL 5729656AXX);
3. il faut vérifier que les G0 des transformateurs ne soient mis à la
terre, afin d'éviter des courants non souhaités dans le G0 même.
En ce qui concerne le fonctionnement, il faut programmer les paramètres
H2, H3, H4, HA (voir tableau paramètres et leurs descriptions).
Line
B3 ID2 ID4 ID6 ID8 ID10 C6 No6
2 3
+V ID1 ID3 ID5 ID7 ID9
Nc6 No7
4.4 Anschluss mehrerer Einheiten
Diese Konfiguration eignet sich sowohl für Geräte mit
Direktexpansion(ED) als auch mit Batterie (CW) oder des Typs Shelter.
Sie ermöglicht die zeitlich begrenzte Rotation einer festgelegten Einheit
in Stand-by in einer Gruppe von max. 6 Einheiten.
Geht eines der Geräte in Betrieb in einen Alarmzustand über, wird die
Einheit im Stand-by aktiviert. Dies wird durch einen Eingang und einen
digitalen Ausgang ermöglicht, die über den „Master" (Einheit 1) den
Befehl zur Aktivierung oder Deaktivierung der Einheit im Stand-by
übersenden (alle 10 Minuten wird der Befehl aktualisiert).
2 ...
Line
C7 G0 B4 B2 B3 ID2 ID4 ID6 ID8 ID10
G B1 +V ID1 ID3 ID5 ID7 ID9
GND
No7 C7 G G0 ID5
Die Abbildung zeigt, dass alle Schalttafeln gleich aussehen können und
dass nur in der Installationsphase der Anschluss wie in Abb. 12 mit
einem dreipoligen Kabel zwischen einem Schrank und dem anderen
ausgeführt werden muss.
In der Installationsphase müssen die folgenden 3 Punkte beachtet
werden:
1. darf nur ein einziges Gerät als Master konfiguriert werden;
2. empfiehlt es sich, die Leitung mit einem Widerstand enden zu
lassen (Rt) von 220 ? 5 W oder 470 ? 4 W
(Code CAREL 5729656AXX);
3. muss man sich vergewisssern, dass die G0 der Wandler nicht
geerdet sind, um unerwünschte Strömungen im G0 selbst zu
vermeiden.
Für den Betrieb müssen die Parameter H2, H3, H4, HA eingestellt
werden (siehe Tabelle der Parameter und weitere Beschreibungen
dieser).
10
... ... 6
C6 No6 C7
2 3
Nc6 No7
No7 C7 G G0
Manuel µAC/ µAC Manual - cod. +030220401 rel. 1.4 - 19/10/2004
Line
G0 B4 B2 B3 ID2 ID4 ID6 ID8 ID10
2
G B1 +V ID1 ID3 ID5 ID7 ID9
GND
ID5
Rt
Fig. 12
