rL Différentiel free-cooling (pour shelter seulement)
Programme le différentiel pour l'activation du free-cooling (shelter), à savoir
l'entrée air extérieur par ouverture d'un registre.
L'action de free-cooling est conditionnée par la relation suivante:
B1-B2 > rL soit (temp. reprise - temp. air extérieur > rL
L' application est interdite en présence de différentiel relatif fixe de 1,5 °C (P.
22). L application est également niée si la sonde B2 est en panne.
Le pourcentage d'ouverture du registre est visualisé sur l'affichage par des
barrettes verticales à côté du symbole de la glace, alors que la mise en
marche du compresseur est indiquée par le numéro 1 a
u-dessous du symbole même. Si le free-cooling est activé en ON-OFF (Out3),
les barrettes peuvent être toutes allumées ou éteintes selon l'état du registre.
Plage: 0...30 °C
Déf.: 9
rn Limite inférieure température refoulement
Ce paramètre représente la limite minimale pour la température de refoulement
en dessous de laquelle le registre du shelter est fermé. En présence de la
sonde B4, le réglage se fait d'après la description de la fig. 28. Le pourcentage
d'ouverture du registre (voir Fig. 27) est réduit d'une manière proportionnelle
jusqu'à la fermeture complète si la température de refoulement est inférieure
à rn-3 °C, ce qui empêche le soufflage d'air à température trop basse.
Dans les configurations ED et CW les actionneurs s'éteignent progressivement
lorsque la température de refoulement descend en dessous du set rn, le
différentiel est fixe à 3 °C. En déshumidification aucune limitation de la
température de refoulement n'est effectuée.
Plage: -20...30 °C
Déf.: 5
ro Lecture sonde B2
Température air extérieur. N'apparaît que lorsque la sonde est installée.
rP Lecture sonde B3
Pourcentage d'humidité ou valeur de la pression. N'apparaît que
lorsque la sonde est installée.
rr Lecture sonde B4
Température air refoulement. N'apparaît que lorsque la sonde est installée.
rt Programmation plages horaires
Permet, si l'option horloge est installée, de programmer le mode plages
horaires (voir Chap. 7).
0= plages horaires inhibées
1= ventilateur au minimum avec control de la température
2= On/Off
Plage: 0...2 flags
Déf.: 0

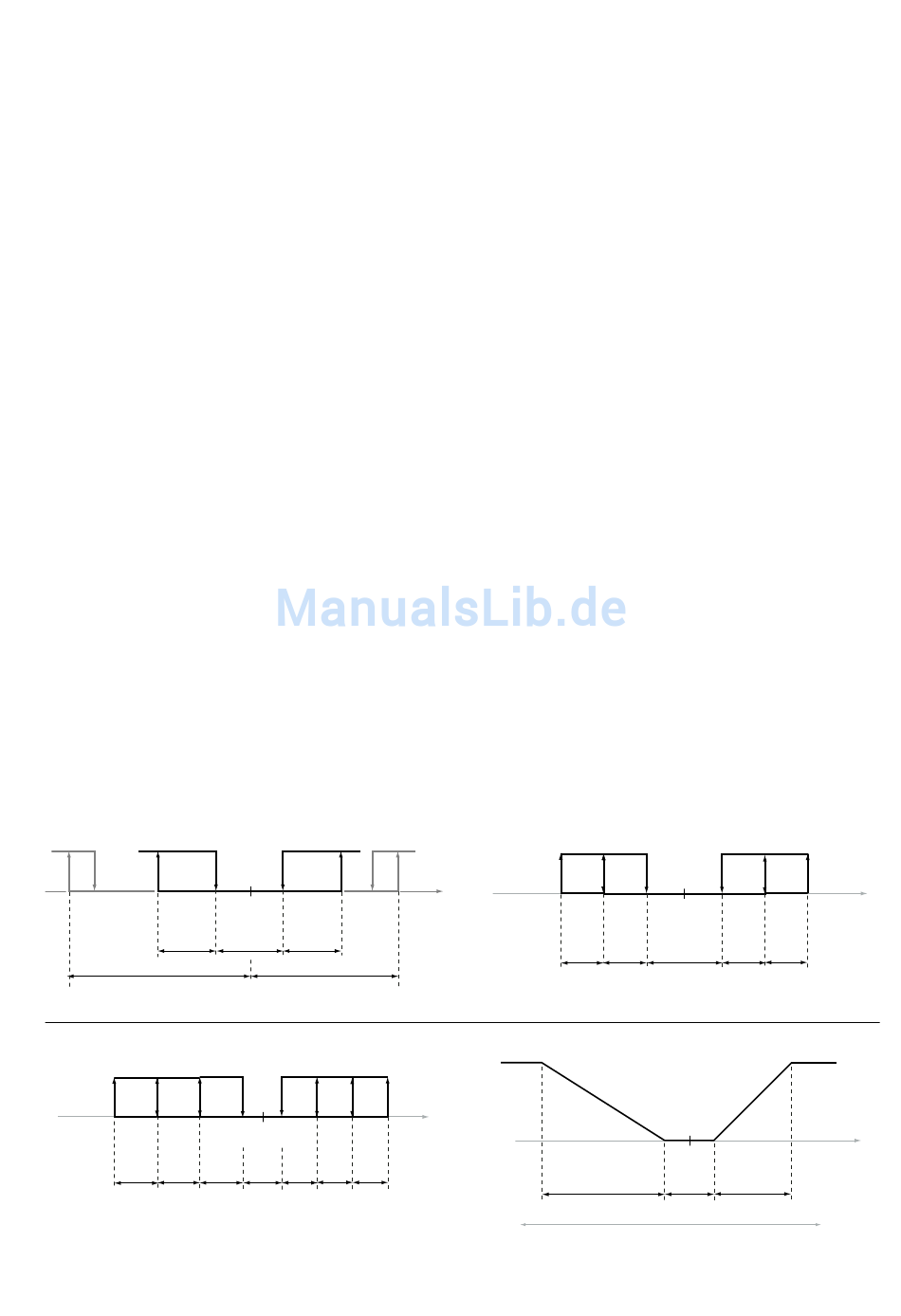

Diagramme de régulation de la température
t
R1
r3
P6
1 résistance 1 compresseur/ 1 Widerstand 1 Verdichter
2
1+ 2
r3/3
r3/3 r3/3
2 résist. 2 compress. en binaire / 2 Widerstände 2 Verdichter binär verschaltet
0...54 °F
-4...86 °F
C1
Ht
Set=r1
r4
r2
=
=
P7
-Fig. 21-
1
C2
C1
C1+C2
Set= r1
r2/3
r2/3
r2/3
r4
= =
rL Freecooling- Differenzial (nur für Shelters)
Stellt das Differenzial für die Zustimmung zur Aktivierung des Freecooling
(Shelter) ein, d. h. Eingang der Außenluft über die Öffnung einer Klappe.
Die Aktion des Freecooling ist bedingt von der folgenden Beziehung ab:
B1-B2 > rL d.h. (Ansaugtemperatur - Außenlufttemperatur) > rL
Die Zustimmung wird mit einem relativen fixen Differenzial von 1,5 °C gesperrt.
(S. 22). Die Zustimmung wird auch verneint, wenn der Fühler B2 beschädigt ist.
Der Öffnungsprozentsatz der Klappe ist auf dem Display anhand der vertikalen
Stangen neben dem Symbol des Eises ersichtlich, während das Einschalten
des Verdichters von der Nr. 1 unter dem Symbol selbst angezeigt wird.
Wird das Freecooling in ON-OFF (Out3) aktiviert, können die Stangen alle
je nach Stand der Klappe eingeschaltet oder ausgeschaltet sein.
Range: 0...30°C
Def.: 9
rn Unterer Grenzwert Zulufttemperatur
Dieser Parameter stellt den Mindestwert für die Zulufttemperatur dar, unter
dem die Klappe des Shelters geschlossen wird. Mit dem Fühler B4 anwe-
send wird die Regulierung zu der, wie sie in Abb. 28 beschrieben ist. Der
Öffnungsprozentsatz der Klappe, siehe Abb. 27, wird proporzional bis zur
vollständigen Schließung reduziert, wenn die Zulufttemperatur unter rn-3 °C
liegen sollte. Das soll die Übersendung in eine Umgebung mit zu niedriger
Raumtemperatur verhindern. In den Konfigurationen ED und CW werden
die Stellglieder fortlaufend ausgeschaltet, sobald die Zulufttemperatur unter
den Sollwert rn sinkt; das Differential bleibt fix auf 3 °C. Bei der
Entfeuchtung erfolgt keine Begrenzung der Zulufttemperatur.
Range: -20...30°C
Def.: 5
ro Ablesung Fühler B2
Außenlufttemperatur. Erscheint nur bei installiertem Fühler.
rP Ablesung Fühler B3
Feuchtigkeitsprozentsatz oder Druckwert. Nur mit installiertem
Fühler.
rr Ablesung Fühler B4
Temperatur der Zuluft. Erscheint nur bei installiertem Fühler.
rt Einstellung der Zeitspannen
Wenn die Option Uhr installiert ist, ermöglicht dies die Einstellung der
Zeitspannenmodalitäten. (siehe Kap. 7)
0= deaktivierte Zeitspannen
1= Lüfter auf Minimum mit Monitoring der Temperatur
2= On/Off
Range: 0...2 flags
Def.: 0
Temperaturregulierungsdiagramme
B1
2 résist. 2 compress. / 2 Widerstand 2 Verdichter
100%
B1
Vanne chaud- froid / Heiz/Kühe Ventil
-Fig. 23-
21
0...54°F
-4...86°F
C1
1
2
Set= r1
r3/2
r3/2
r4
r2/2
= =
Set= r1
r3
r4
=
=
proportional+integral regulation zone
Manuel µAC/ µAC Manual - cod. +030220401 rel. 1.4 - 19/10/2004
C2
B1
r2/2
-Fig. 22-
100%
Temp
r2
-Fig. 24-
