Ebenfalls kann die Videosignalart gewählt werden:
PAL/NTSC Composite Sync Black + Burst
PAL/NTSC Composite Sync Black
Die werkseitige Einstellung ist PAL Black + Burst.
Bitte beachten Sie, daß die Wahl eines Video-Signals immer
für alle entsprechend umgeschalteten Ausgänge gleicher-
maßen gilt. Die parallele Ausgabe von unterschiedlichen Sig-
nalvarianten ist nicht möglich!
Zur Einstellung des Videogenerators lesen Sie bitte den Ab-
schnitt »Einstellung des Videogenerators« im Anhang auf
Seite 10.
Hinsichtlich des Einbaues der P/NVSG-01-Option in die SMART
CLOCK verfahren Sie bitte gemäß der Einbauanleitung,
welche im Lieferumfang dieser enthalten ist.

Wahl von Pull Up-/Pull Down-Faktoren

(nur SMART CLOCK av ! )
Diese Korrekturfaktoren beziehen sich grundsätzlich auf
die eingestellte Basistaktrate und beeinflussen demzufolge
auch alle an den einzelnen Ausgangspaaren eingestellten
Takt-raten. Die Frequenz der generierten Videosignale bleibt
hiervon jedoch unberührt.
Mit dem rechten der beiden Schalter wählen
Sie den prozentualen Faktor, um welchen die
Ausgangstaktraten korrigiert werden sollen. In
der Stellung 0 % werden keine Korrekturwerte
generiert.
Mt dem linken Schalter stellen Sie die Vorzei-
chen für die Korrekturwerte ein. Die einzelnen
Werte resultieren aus den folgenden mathe-
matischen Beziehungen:
+ 4,1666 % (25/24)
- 4,0 % (24/25)
+ 0,1 % (1001/1000)
- 0,1 % (1000/1001)
Pull Up-/Pull Down-Faktoren werden ausschließlich während
der Film-Video-Transferierung benötigt und sollten während
des normalen Betriebes der SMART CLOCK av deaktiviert sein
(0 %)!

Ausgabe von Leerrahmensignalen

Parallel zu der Ausgabe der Word Clock-, bzw. Videosignale,
werden an drei rückseitigen Ausgängen Leerrahmensignale,
auch bekannt unter »AES Null«, »Silent Audio« oder »Blank
Frame-Signale«, ausgegeben. Es handelt sich hierbei um die
drei standardisierten Schnittstellen zur Übertragung von
digitalen S/PDIF- und AES/EBU-Audiosignalen.
Die S/PDIF- und AES/EBU-Leerrahmenausgänge sind gemäß
der üblichen Spezifikationen der vergleichbaren Audioschnitt-
stellen ausgelegt und beschaltet (siehe auch im Anhang unter
»Beschaltung der Anschlüsse« und »Technische Daten«).
8 SMART CLOCK + SMART CLOCK av
Beim Umschalten von Taktfrequenzen werden Sie beob-
achten, daß sich die an den S/PDIF- oder AES/EBU-Aus-
gängen angeschlossenen Geräte mit einer leichten Verzö-
gerung synchronisieren.
Dieses ist darin begründet, daß mit jeder neu gewählten
Ausgangstaktfrequenz die Statusbits der Leerrahmensig-
nale entsprechend erneut gesetzt werden müssen. Der
hierfür notwendige Prozessor befindet sich bis zur Neu-
wahl einer Taktfrequenz im Stand-By-Betrieb und muß
somit erst gestartet werden.
Hiermit wird im regulären Betrieb der SMART CLOCK/-av
verhindert, daß sich Störungen, die von dem Prozessor
während seines Betriebes ausgehen, auf die Ausgangssig-
nale auswirken!

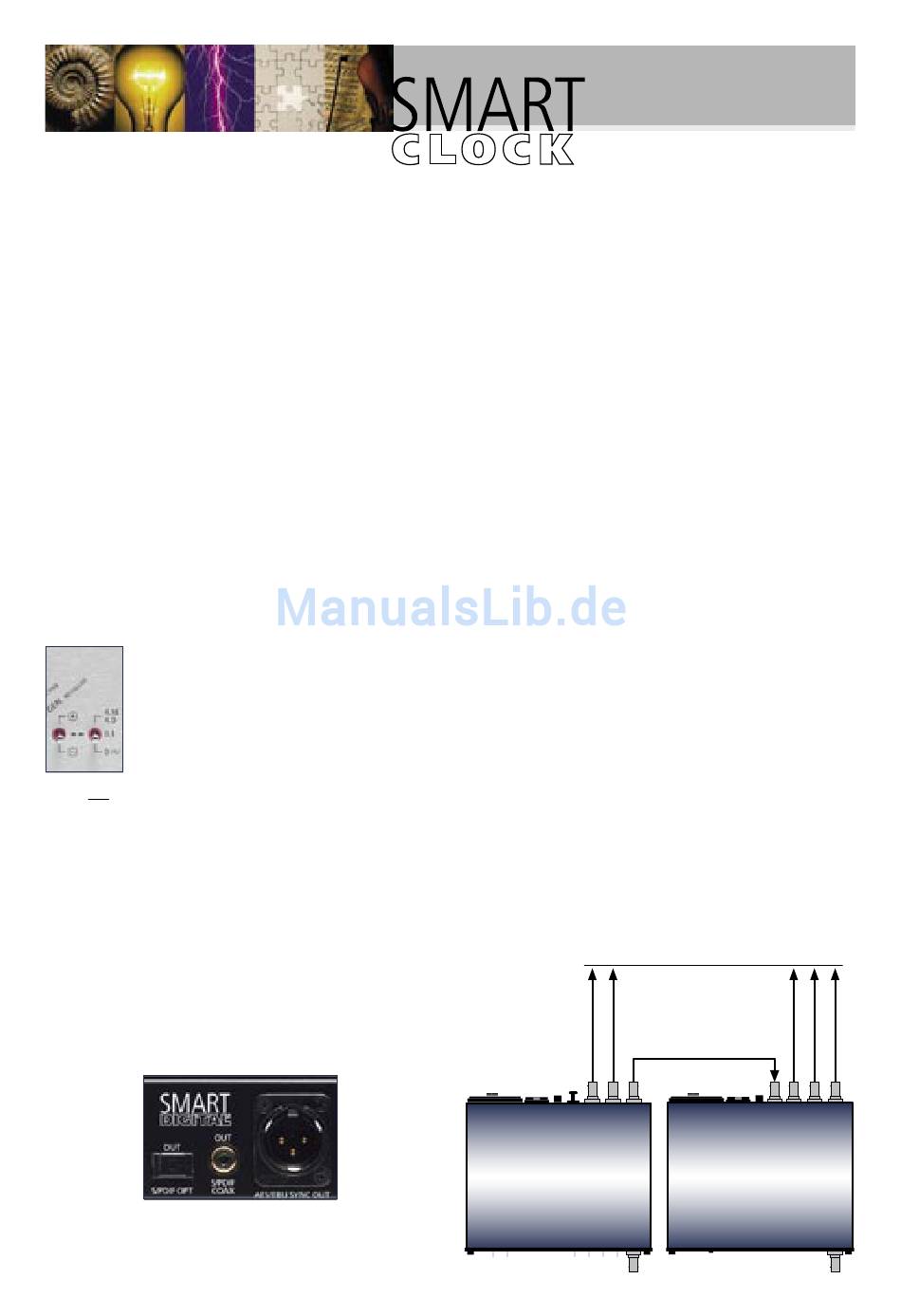

Verzögerungskompensierte Ausgabe von
Taktsignalen
Die nachfolgend beschriebene Ausgabe von Taktsignalen
stellt eine Besonderheit der SMART CLOCK/-av dar.
Zur Erweiterung der Taktausgänge liefert MUTEC mit dem
DISTRIBUTOR ws einen Word Clock-Signalverteiler und
-Verstärker.
Wird nur an einem Teil der Ausgänge der SMART CLOCK/-av
ein Signalverteiler angeschlossen, so kommt es zu einer
zeitlichen Differenz zwischen den direkten Taktausgängen
und denen des/der angeschlossenen Verteiler/s. Diese
Differenz ist begründet duch die entstehenden Signal-
laufzeiten in dem Verbindungskabel zwischen der SMART
CLOCK/-av und dem Signalverteiler sowie durch die Lauf-
zeitverzögerung des Signalverteilers selbst. Um dieses zu
kompensieren, können vor den rückseitigen drei Word
Clock-Ausgangspaaren Laufzeitglieder per interner Schalter
deaktiviert werden.
Somit ist gewährleistet, daß den Geräten, die an den direk-
ten Ausgängen der SMART CLOCK/-av sowie den Geräten,
die an den Taktausgängen der jeweiligen Signalverteiler
angeschlossen sind, immer Synchronsignale mit gleicher
Phasenlage und Zeitbasis zugeführt werden (siehe Skizze)!
Zur Deaktivierung der Laufzeitglieder verfahren Sie bitte
wie im Anhang unter »Umschaltung der rückseitigen Aus-
gangssignale« auf Seite 9/10 beschrieben.
gleiche Phasenlage und Zeitbasis aller
Ausgangssignale (auch der Frontseitigen)
SMART CLOCK/ -av
Verzögerungskom-
pensierte Speisung
des DISTRIBUTOR ws
DISTRIBUTOR ws
