Einstellung Des Videogenerators - Mutec Smart Clock Bedienungsanleitung

des Gehäuses und verfolgen Sie diese in das Innere des
Gerätes. Lokalisieren Sie die Schalter hinter den einzelnen
Ausgangsbuchsen, welche in der obigen Skizze auf Seite 10
mit 1 und 2 bezeichnet sind. Hiermit können Sie die folgen-
den Ausgangssignale umschalten:
1
Diese drei Schalter, welche jeweils einem Ausgangspaar
zugeordnet sind, schalten grundsätzlich zwischen der Aus-
gabe von Word Clock-Signalen und Videosignalen um. Da
werkseitig alle Ausgänge auf die Ausgabe von Word Clock-
Signalen eingestellt sind, stehen die schwarzen Schalthebel
dieser drei Schalter auf der linken Schaltposition.
2
Mit diesen drei Schaltern werden die unterschiedlichen Sig-
nale auf das jeweils davorliegende Ausgangspaar geschaltet.
Die Schalter sind gemäß der Nummerierung auf der Leiter-
platte wie folgt beschaltet:
1) Word Clock x 1 (werkseitig eingestellt)
2) Word Clock x 2
3) Word Clock x 4
4) Word Clock x 256 (sog. Super Clock für ProTools
5) SMART BUS
Ein auf die Ausgabe von PAL/NTSC-Video-
signalen konfiguriertes Ausgangspaar muß
die nebenstehenden Schalterstellungen auf-
weisen.
Erst nach ordnungsgemäßer Montage des
Stahlblechdeckels - Gerät wieder aktivieren!

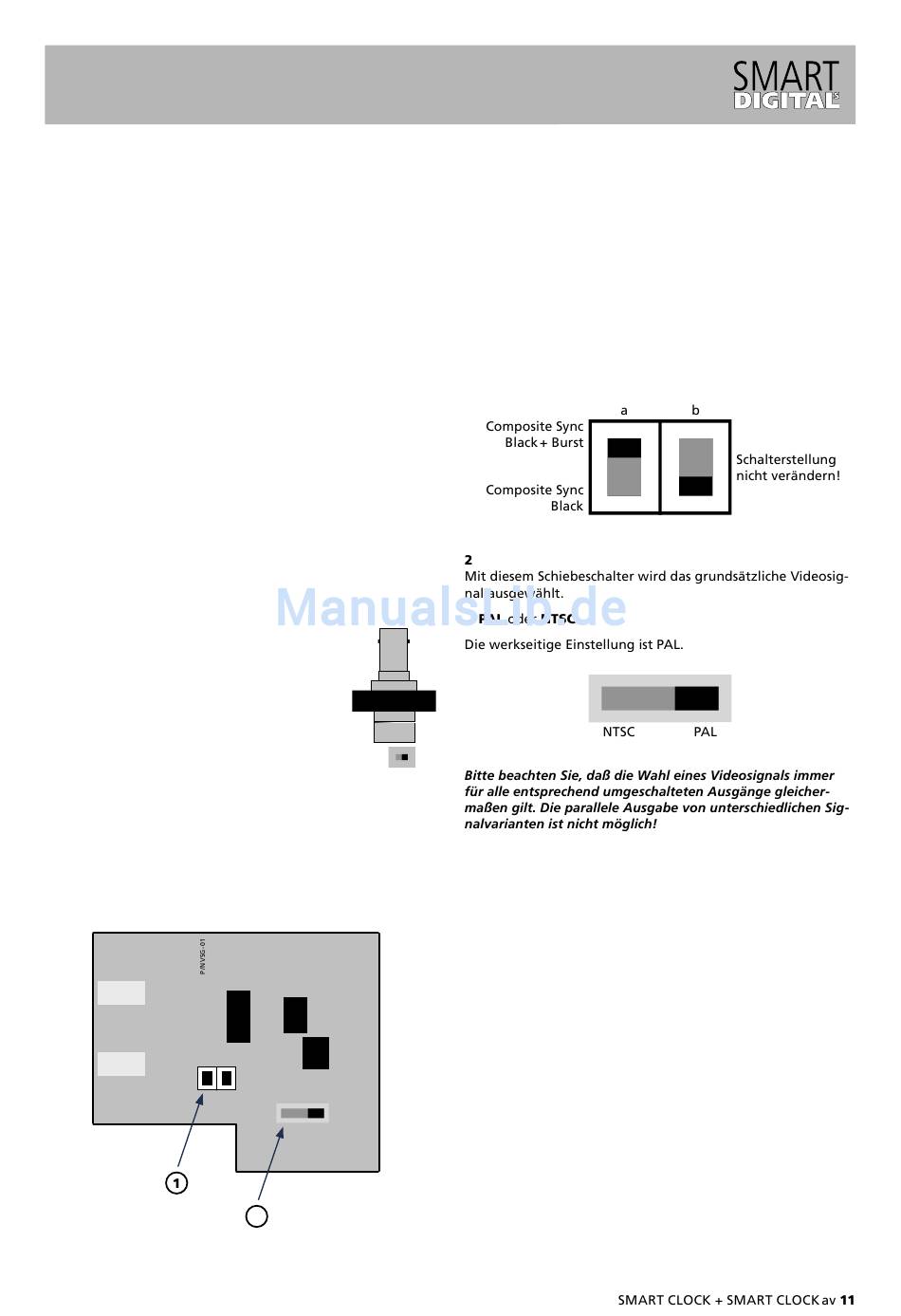

Einstellung des Videogenerators

Zur Anpassung an bestehendes Video-Equipment bietet
der Videogenerator P/NVSG-01 verschiedene Einstellparam-
eter. Bitte nehmen Sie die für Sie notwendigen Einstellun-
gen unter Zurhilfenahme der nachfolgenden Skizzen und
Erläuterungen vor.
© MUTEC GmbH 2001
)
TM
2
1
Mit diesem DIP-Schalter wird die grundsätzliche Art des
Videosignals gewählt. Die Beschriftung OFF des Schalters ist
hierbei nicht relevant, lediglich seine Position.
a) Videosignalart
PAL/NTSC Composite Sync Black + Burst
PAL/NTSC Composite Sync Black
Die werkseitige Einstellung ist Black + Burst.
