ANHANG

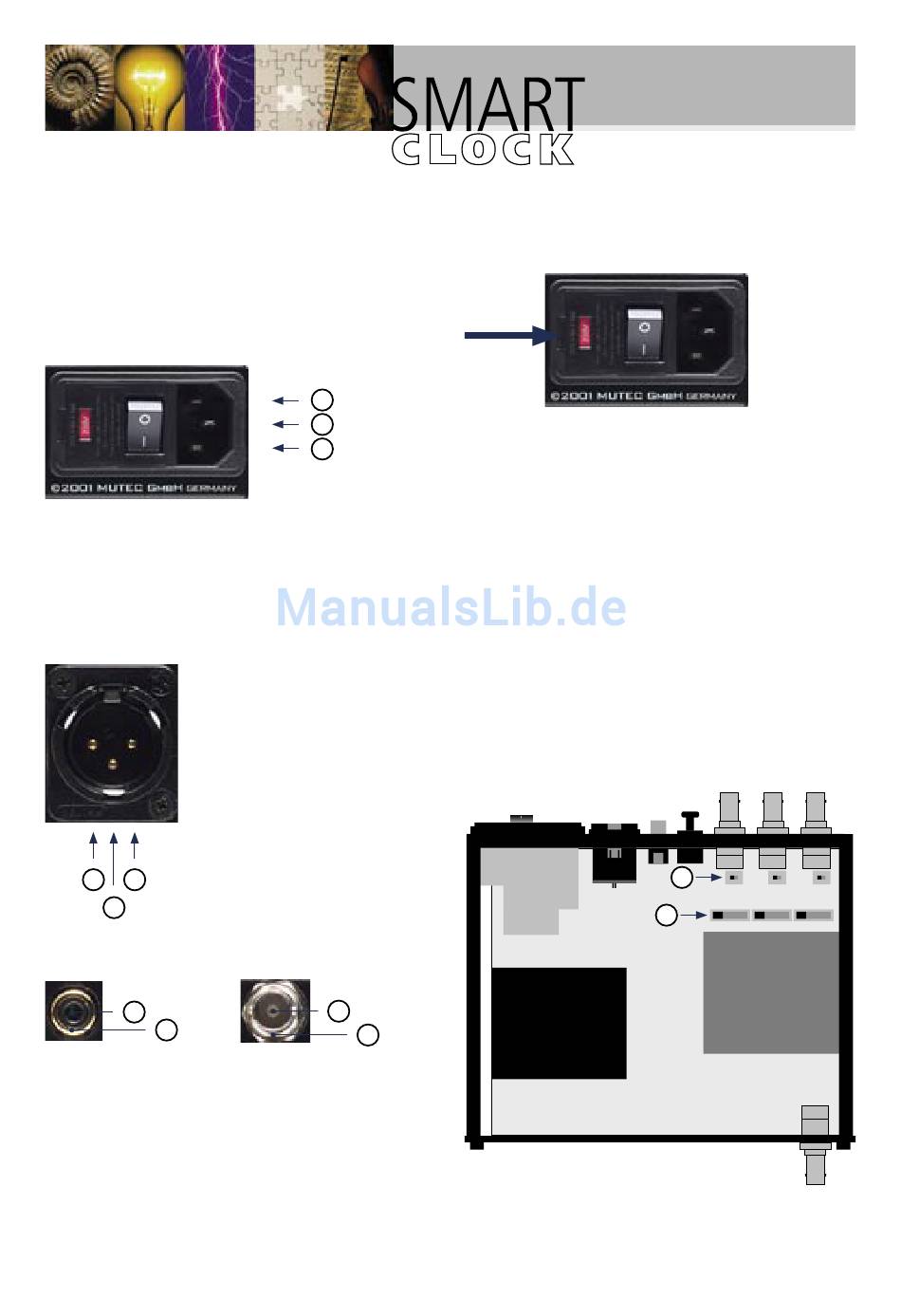

Beschaltung der Anschlüsse
NETZEINGANGSBUCHSE / MAINS / MAINS
1 Polleiter (braun)
2 Schutzleiter (gelb/grün)
3 Neutralleiter (blau)
AES/EBU OUT
XLR-AUSGANG
1 2
3
CINCH: AUSGANG
1
2
1 Audio-Signal
2 Audio-Masse
10 SMART CLOCK + SMART CLOCK av
1
2
3
1
Audio-Masse
2
a-Leiter (heiß / +)
3
b-Leiter (kalt / -)
BNC: AUSGANG
1
2
1 Signal
2 Masse

Wechseln der Netzspannungssicherung

Vor dem Wechseln der Netzspannungssicherung ist unbe-
dingt das Netzkabel aus der netzspannungsführenden Steck-
dose sowie aus dem Gerät zu ziehen!
Öffnen Sie mit Hilfe eines kleinen, flachen Schraubenziehers
die Klappe, hinter der sich der Sicherungsträger befindet. Zie-
hen Sie diesen vorsichtig aus seiner Fassung heraus. Wenden
Sie den Sicherungsträger achsial um 180º und stecken Sie ihn
wieder in die Fassung. Wenn Sie nun die Klappe schließen,
müssen Sie durch das kleine Fenster die zweite Netzspan-
nungsangabe lesen können.
Achten Sie darauf, daß Sie den Sicherungsträger bis auf
den Boden seiner Fassung gedrückt haben und die Klappe
bündig geschlossen ist!
Umschaltung der rückseitigen Ausgangs-
signale
ACHTUNG! Vor dem Öffnen des Gerätes - Netzstecker
ziehen!
Stellen Sie das Gerät mit der Frontblende zu Ihrem Körper
zeigend auf Ihren Arbeitstisch und entfernen Sie den Stahl-
blechdeckel durch Lösen der sechs Schrauben. Orientieren
Sie sich an den diversen Ausgangsbuchsen auf der Rückseite
1
2
1 2 3 4 5 1 2 3 4 5 1 2 3 4 5
