EINFÜHRUNG
Hiermit möchten wir uns für den Kauf einer SMART CLOCK,
bzw. SMART CLOCK av, Digital-Audio- & Video-Sync-Master-
Clock-Generator, aus unserem Hause bedanken.
Bitte heben Sie diese Bedienungsanleitung sorgfältig auf,
da hierin auch die funktionale Beschreibung der optionalen
Video-Erweiterung (P/NVSG-01) für die SMART CLOCK
enthalten ist!

Funktionsumfang

Generiert basismäßig neun Word-Clock-Taktfrequenzen
zwischen 32,0kHz und 192,0kHz.
Alle Basistakte können mit den Faktoren x1, x2, x4
und x256 (sog. Super Clock für ProTools
werden.
Gleichzeitige Ausgabe unterschiedlicher Taktraten.
Frequenzgenauigkeit in allen Arbeitsmodi gemäß
AES11, Grade 1.
Geringster Jitteranteil in den Ausgangssignalen.
Phasenstarr-verkoppelte Generierung von PAL oder NTSC
Videotaktsignalen.
(optional für SMART CLOCK mit P/NVSM-01-Modul)
Ausgabe der PAL-/NTSC-Videotaktsignale als Composite
Sync Black + Burst oder Composite Sync Black.
(optional für SMART CLOCK mit P/NVSM-01-Modul)
Generiert alle sog. Pull Up- und Pull Down-Frequenzen für
Film-Video-Transfers: +0,1%; -0,1%; +4,166%; -4,0%.
(nur SMART CLOCK av)
Phasensynchrone Generierung von S/PDIF- und AES/EBU-
Leerrahmen zu den Word- und Super Clock-Signalen.
Verzögerungskompensierte Speisung von MUTEC’s
Word Clock-Verteiler DISTRIBUTOR ws.
Frequenzwahlstatus bleibt nach dem Ausschalten erhalten.

Produktbeschreibung

Die SMART CLOCK, bzw. SMART CLOCK av, aus der SMART
DIGITALs-Geräteserie generieren verschiedene Taktsignale
zur Synchronisierung digitaler Audiogeräte wie Hard-Disk-
Recorder, Audio-Workstations, digitale Mischpulte, AD/DA-
Wandler, Musikinstrumente und Soundkarten.
Durch die gleichzeitige Verfügbarkeit von Word Clock-,
Word Clock x 256-, PAL/NTSC Video-, AES/EBU- und S/PDIF-
Taktsignalen, kann jedes Gerät in einem Tonstudio indivi-
duell synchronisiert werden. Darüberhinaus können unter-
schiedliche Word Clock-Taktraten auf Basis einer gemein-
samen Taktfrequenz simultan ausgegeben werden. Somit
können neue, höher getaktete Geräte problemlos in ein
bestehendes Studio-Setup integriert werden. Auch ist es
möglich, verschiedene Arbeitsplätze in einem Raum mit
unterschied-lichen Taktraten zu versorgen.
Die SMART CLOCKs bieten neun verschiedene Word Clock-
Frequenzen zwischen 32,0kHz und 192,0kHz, welche an
acht Ausgängen mit den Multiplikatoren x1, x2 und x4
unabhängig voneinander ausgegeben werden können. Zur
Synchronisierung von ProTools
Word Clock-Frequenzen zwischen 32,0kHz und 96,0kHz als
4 SMART CLOCK + SMART CLOCK av
) ausgegeben
TM
-Systemen können sechs
TM
Word Clock x 256 übertragen werden (auch Super Clock
genannt).
Der Video-Referenzgenerator (serienmäßig bei SMART
CLOCK av, optional bei SMART CLOCK) erzeugt Video-
synchronsignale im PAL- oder NTSC-Format in unter-
schiedlich wählbaren Frame-Raten als Black + Burst oder
Composite Sync. Für Film-zu-Video-Überspielungen können
alle gebräuchlichen Pull-Up und Pull-Down-Frequenzen
erzeugt werden (nur SMART CLOCK av).
Der konzeptionelle Vorteil der SMART CLOCK/-av liegt in der
Nutzung eines hochgenauen Frequenzgenerators, von wel-
chem alle Taktsignale simultan abgeleitet werden. Dieses
hat zur Folge, daß sich die erzeugten Einzeltakte phasensyn-
chron zu anderen verhalten. Sie verfügen somit auch über
eine identische Frequenzgenauigkeit und Zeitbasis!
Die Frequenzgenerierung erfolgt mit einer Genauigkeit von
< ± 1ppm und entspricht somit den Spezifikationen der
AES 11, Grade 1, und entspricht somit Rundfunkspezifikatio-
nen!
Für größere Geräte-Setups, welche mehr als die von
der SMART CLOCK/-av gebotenen Taktausgänge benötigen,
liefert MUTEC ergänzend als Word Clock- Signalverteiler den
DISTRIBUTOR ws. Für die verzögerungskompensierte Speisung
dieses Verteilers kann jedes der rückseitigen Ausgangspaare
der SMART CLOCK auf die Übertragung des internen sog.
SMART BUS-Signals umgeschaltet werden. Es liegen somit die
von der SMART CLOCK/-av und dem DISTRIBUTOR ws aus-
gegebenen Signale, obwohl die Geräte seriell verschaltet sind,
phasensynchron und zeitkohärent (!) zueinander an.

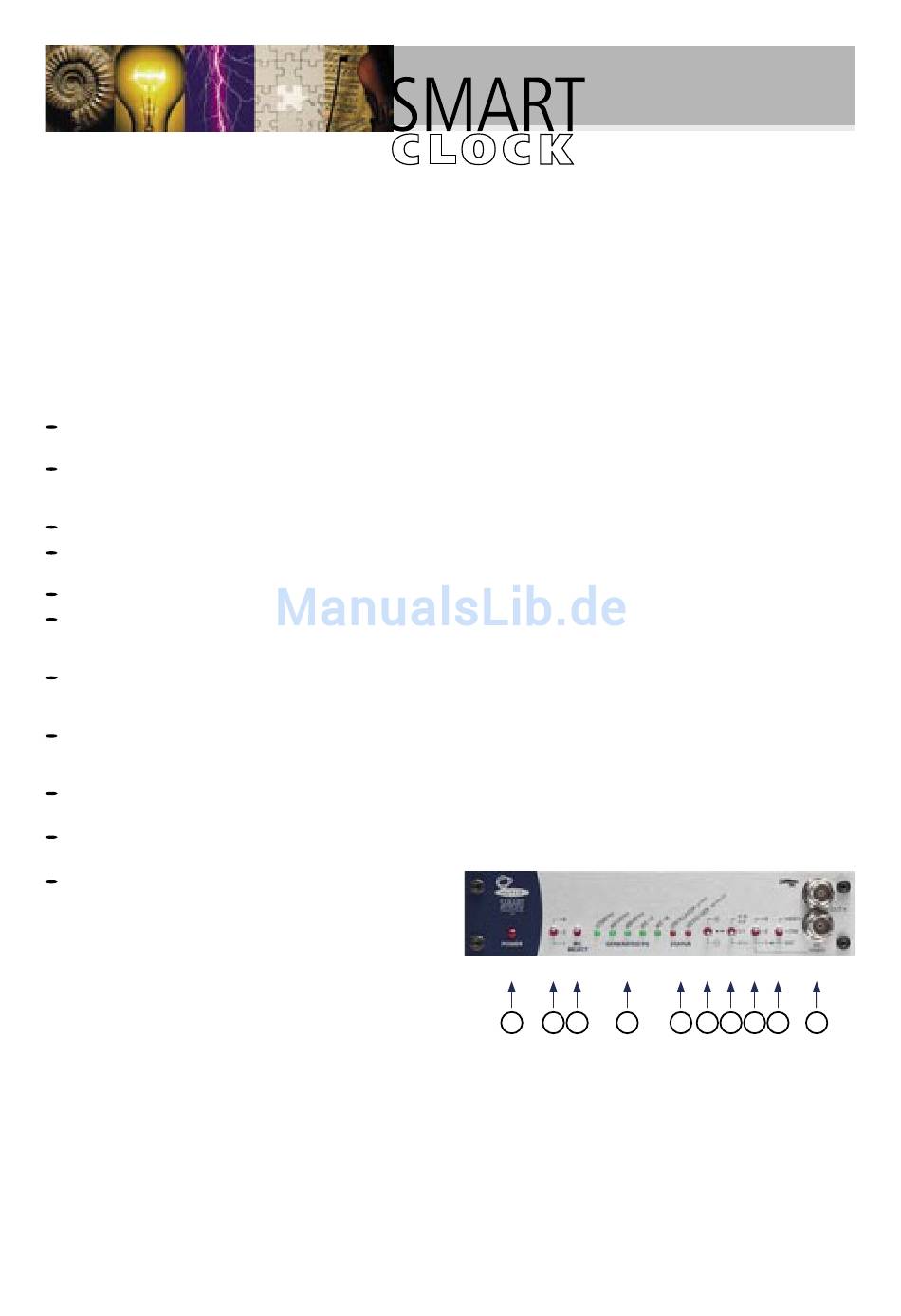

BEDIEN- UND
ANSCHLUßELEMENTE
1 2 3 4
1 POWER
Diese rote LED leuchtet, wenn das Gerät durch den Netz-
schalter auf der Rückseite (POWER) eingeschaltet wurde und
die landesrichtige Netzspannung zugeführt wird.
2 x1, x2, x4
Mit diesem Schalter wird der Faktor bestimmt, mit welchem
die unter 3 eingestellte Basistaktrate multipliziert wird.
3 WC SELECT
Hiermit wird die Basistaktrate für alle Word Clock- und Audio-
takte eingestellt. Die nebenstehenden LEDs signalisieren die
hier getroffene Wahl.
5 6 7 8 9 10
