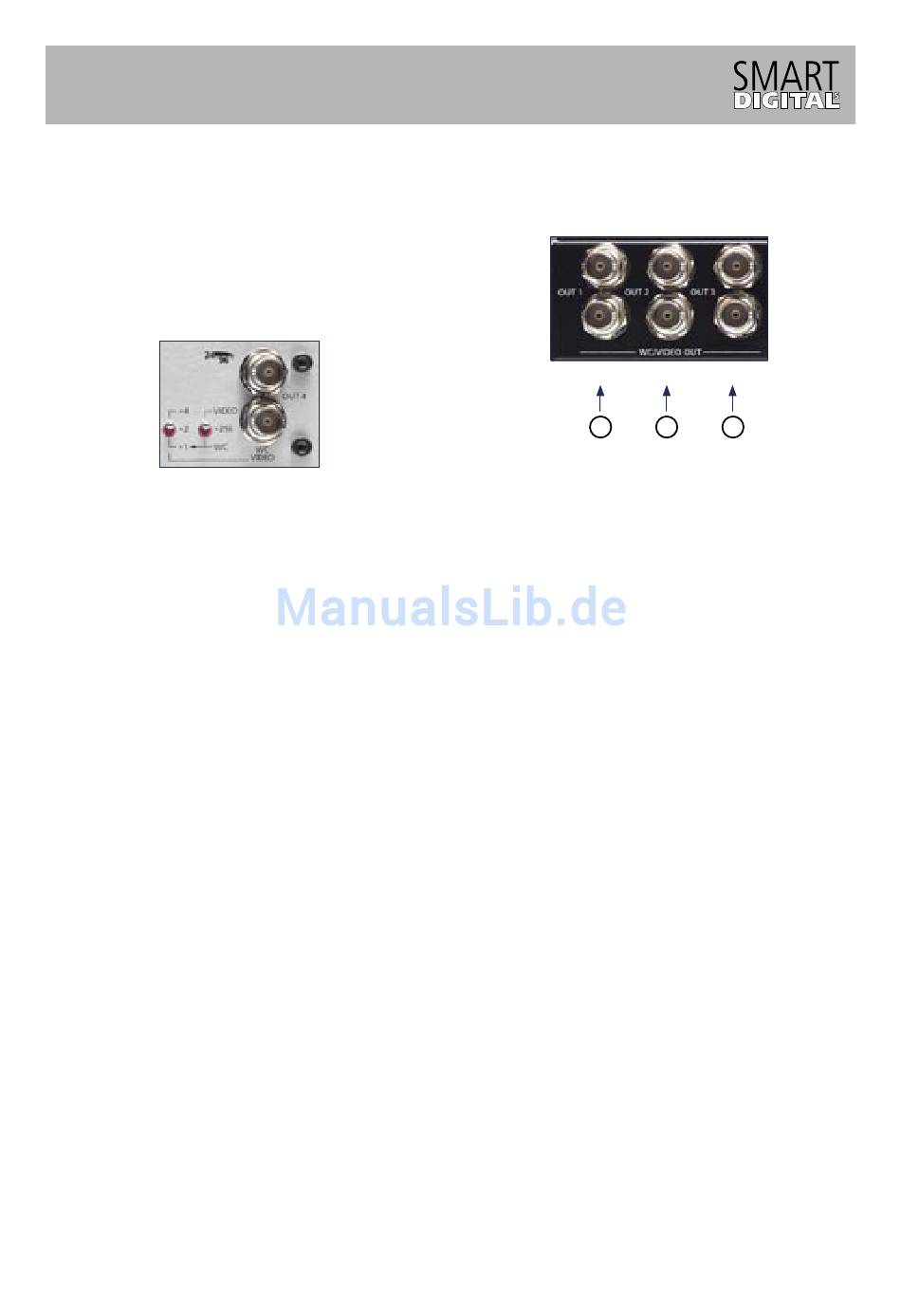

Wahl des frontseitigen Ausgangssignals

An der Frontseite der SMART CLOCK, bzw. SMART CLOCK av,
befinden zusätzlich zwei Taktausgänge, welche mit Hilfe der
beiden nebenstehenden Schalter individuell und unabhängig
von den Ausgängen auf der Rückseite des Gerätes eingestellt
werden können.
Mit dem rechten der beiden Schalter wählen Sie die Sig-
nalart, welche Sie ausgeben möchten:
VIDEO,
hierbei werden die am Videogenerator eingestellten
Videotaktsignale über die frontseitigen Ausgänge aus-
gegeben (bei SMART CLOCK nur mit eingebauter P/NVSG-
01-Option aktiv).
x 256,
diese Einstellung multipliziert Basistaktraten zwischen
32,0kHz und 96,0kHz mit dem Faktor 256. Die somit sehr
hohen Ausgangsfrequenzen werden i.d.R. von ProTools
Systemen des Herstellers Digidesign zur Synchronisierung
benötigt.
WC,
hierbei werden standardmäßige Word Clock-Takte aus-
gegeben. Diese Schalterstellung funktioniert in Zusam-
menhang mit den Einstellungen des linken Schalters...
Mit dem linken der beiden Schalter wählen Sie den Word
Clock-Multiplikationsfaktor für die beiden frontseitigen
Ausgänge:
x1, x2, x4,
diese Faktoren beziehen sich auf die zuvor eingestellten
Word Clock-Basistakte. D.h., in Bezug auf die Werkeinstel-
lung von 44,1kHz kann diese Taktrate auch als 88,2kHz
(x2) oder 176,4kHz (x4) ausgegeben werden.
Die mit der SMART CLOCK/-av möglichen Ausgangstaktraten
könne Sie im Anhang unter »Frequenztabelle« auf Seite 11
nachlesen.
Das Ausgangstaktsignal liegt immer für beide frontseitigen
Taktausgänge gleichermaßen an.
Wahl der rückseitigen Ausgangssignale
Wie zuvor beschrieben, können auch die rückseitigen Takt-
ausgänge der SMART CLOCK/-av mit unterschiedlichen Aus-
gangstaktsignalen belegt werden. Es ist ebenfalls zu beach-
ten, daß die Umschaltung der Signale immer für zwei über-
einanderliegende Taktausgänge gleichermaßen erfolgt. Somit
bilden sich die folgenden Ausgangsgruppen:
Gruppe 1: OUT 1
Gruppe 2: OUT 2
Gruppe 3: OUT 3
Da rückseitige Anschlüsse in den meisten Fällen zur Festverka-
belung von Geräten eingesetzt werden, befinden sich die Sig-
nalwahlschalter hierzu im Inneren des Gerätes.
Wir empfehlen Ihnen, den Signalfluß Ihres Geräte-Setups vor
der Installation der SMART CLOCK/-av in ein 19”-Rack genau
festzulegen, da die Änderung der rückseitigen Ausgangstakt-
signale immer mit dem Öffnen des Gerätes verbunden ist!
Grundlegend sind alle rückseitigen Taktausgänge ab Werk
auf die Ausgabe von Word Clock-Signalen, gemäß der Einstel-
lung der Basistaktrate, geschaltet. Für jedes Ausgangspaar
existiert im Gehäuseinneren ein fünfstufiger Wahlschalter,
durch welchen unterschiedliche Signale und Taktraten umge-
schaltet werden können:
Stellung 1:
Stellung 2:
Stellung 3:
TM -
Stellung 4:
Stellung 5:
Die Multiplikationsfaktoren hinter x1, x2 und x4 beziehen
sich, wie zuvor beschrieben, ebenfalls auf die eingestellte
Basistaktrate.
Die fünfte Position aktiviert die Übertragung des SMART
BUS-Signals. Dieses Signal entspricht frequenzmäßig dem
Signal der Stellung 4 (Word CLock x 256), jedoch erfolgt
dessen Ausgabe hier verzögerungskompensiert. Es dient
speziell zur Speisung des Word Clock-Verteilers DISTRIBU-
TOR ws aus unserem Hause! Bitte lesen Sie hierzu den
Abschnitt »Verzögerungskompensierte Ausgabe von Takt-
signalen« auf Seite 8.
Zur besseren Orientierung und zum Öffnen des Gerätes ver-
fahren Sie bitte wie im Anhang unter »Umschaltung der
rückseitigen Ausgangsignale« auf Seite 10 beschrieben.
Ausgabe von PAL/NTSC-Videosignalen
Standardmäßig bei der SMART CLOCK av sowie mittels der
P/NVSG-01-Option bei der SMART CLOCK, können Video-
und Audiotaktsignale gleichermaßen erzeugt werden.
Zur Anpassung an bestehendes Video-Equipment bietet
der Videogenerator verschiedene Einstellparameter.
Grundsätzlich kann zwischen den Videoformaten gewählt
werden:
PAL (B/G), 25fps
625 Zeilen, Halbbildfrequenz: 50Hz
NTSC, 29,97fps
525 Zeilen, Halbbildfrequenz: 59,94Hz
Die werkseitige Einstellung ist PAL (B/G).
1 2 3
Word Clock x 1
Word Clock x 2
Word Clock x 4
Word Clock x 256
SMART BUS
SMART CLOCK + SMART CLOCK av 7
