4 GENERATED FQ
Diese fünf LEDs signalisieren die unter 2 + 3 eingestellte Takt-
rate.
5 STATUS
Diese zwei LEDs informieren über das Funktionieren des
internen Referenzoszillators (OSCILLATOR
Videogenerators (VIDEO GEN.
6
- + (nur SMART CLOCK av)
Hiermit können die Vorzeichen der eingestellten Pull Up-
und Pull Down-Frequenzen verändert werden, bezogen auf
die unter 7 eingestellten, prozentualen Abweichungen von
den Basistaktraten.
7 4.16/4.0; 0.1; 0 (nur SMART CLOCK av)
%
Dieses sog. Pull Up-/Pull Down-Faktoren stellen die prozen-
tualen Abweichungen bezogen auf die eingestellte Basistak-
trate ein.
8 x1, x2, x4
Mit diesem Schalter wird der Faktor bestimmt, mit welchem
die unter 2 und 3 eingestellte Basistaktrate nochmals multi-
pliziert wird. Diese Einstellung bezieht sich ausschließlich auf
die Signalausgabe an den frontseitigen Ausgängen.
9 VIDEO; x256; WC
Hier wird für die frontseitigen Taktausgänge das zu
übertragende Signal ausgewählt.
10 WC; VIDEO
Diese Schnittstellen übertragen wahlweise Word Clock- /
Word Clock x 256- oder PAL/NTSC-Videosignale. Die Aus-
gangsimpedanzen betragen 75 Ω (BNC-Steckverbinder).

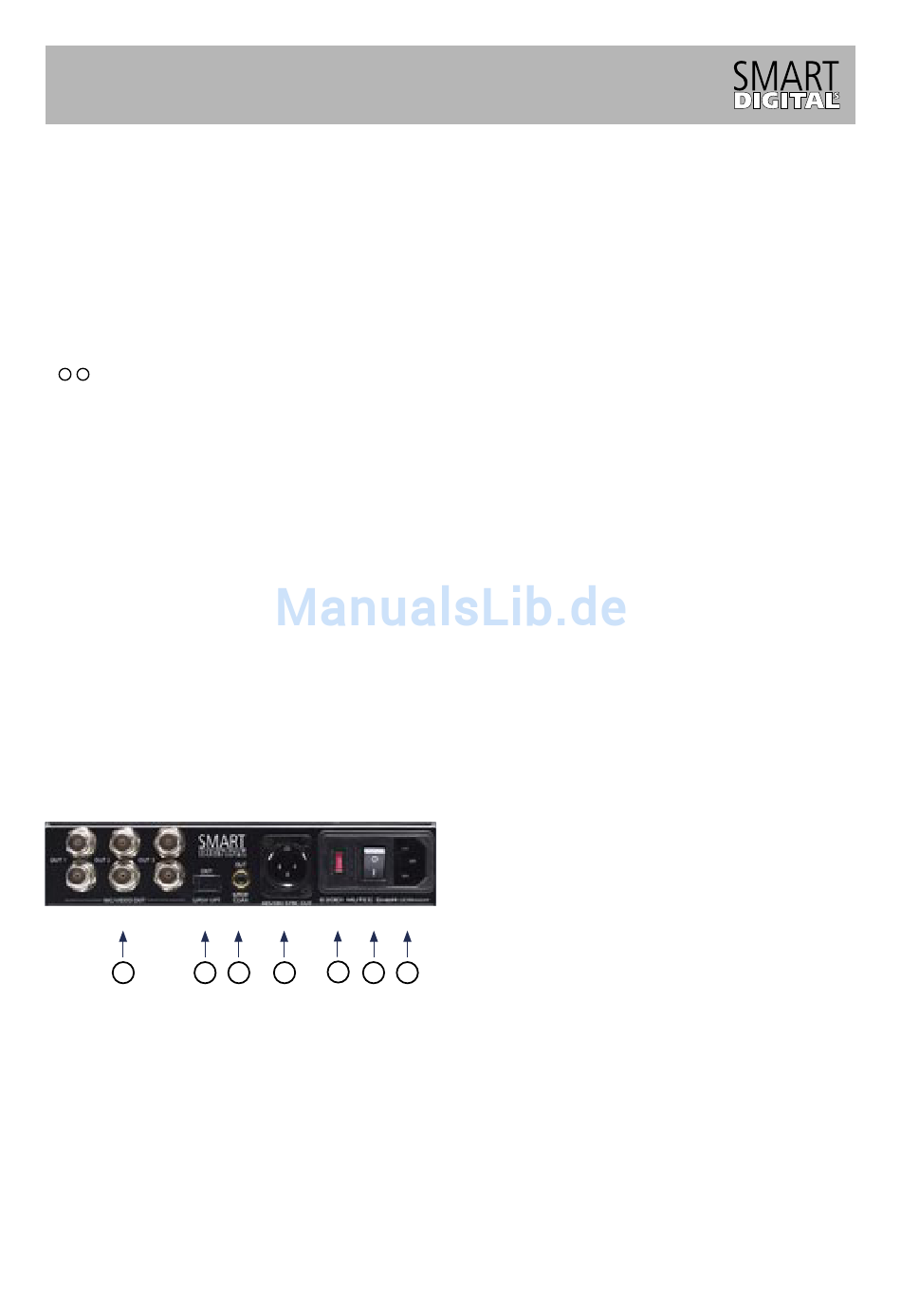

Rückseite
1 2
1 WC / VIDEO OUT
Diese Schnittstellen übertragen wahlweise Word Clock-/
Word Clock x 256- oder PAL/NTSC-Videosignale. Man kann
für jedes übereinanderliegendes Ausgangspaar intern
zwischen diesen Signalen per Schiebeschalter wählen. Die
Ausgangsimpedanzen betragen 75 Ω (BNC-Steckverbinder).
2 S/PDIF OPT OUT
Diese Schnittstelle überträgt ein digitales Leerrahmensignal
im S/PDIF-Format auf optischer Basis gemäß den Spezifikatio-
nen der IEC 60958 (Toshiba Toslink
Standard).
3 S/PDIF COAX OUT
Diese Schnittstelle überträgt ein unsymmetrisches, digitales
Leerrahmensignal im S/PDIF-Format auf elektrischer Basis
gemäß den Spezifikationen der IEC 60958 (Cinch-Steckver-
binder). Die Ausgangsimpedanz beträgt 75 Ω.
) sowie des
ACTIVE
).
INSTALLED
3 4 5 6 7
-Steckverbinder, EIAJ-
TM
4 AES/EBU SYNC OUT
Diese Schnittstelle überträgt ein symmetrisches, digitales
Leerrahmensignal im AES/EBU-Format auf elektrischer Basis
gemäß den Spezifikationen der AES 3-1992 (R1997). Die Aus-
gangsimpedanz beträgt 110 Ω (XLR-Steckverbinder, männ-
lich).
5 230V (115V)
Hinter dieser Klappe befinden sich die Netzspannungssiche-
rungen. Diese müssen gemäß der Netzspannung des Landes,
in welchem die SMART CLOCK betrieben werden soll, folge-
richtig gesteckt sein! Lesen Sie hierzu auch die Sicherheits-
hinweise, insbesondere unter »Inbetriebnahme« sowie im
Anhang unter »Wechseln der Netzspannungssicherung« auf
Seite 9.
6 Schalter
Netzhauptschalter zur Einschaltung der Spannungsversor-
gung für das Gerät. Der Netzschalter ist erst nach vollstän-
diger und fachgerechter Verkabelung des Gerätes, insbeson-
dere Anschluß des mitgelieferten Netzkabels sowie Wahl
der landesrichtigen Netzspannung durch Wechseln der Netz-
spannungssicherung umzulegen. Lesen Sie hierzu auch die
Sicherheitshinweise.
7 Netzeingangsbuchse
Hier ist das mitgelieferte Netzkabel anzuschließen. Achten
Sie darauf, daß vor dem Einstecken des Kabels in die Netz-
eingangsbuchse sowie in die netzspannungsführende Steck-
dose, der Netzschalter ausgeschaltet ist und die richtige
Sicherung gemäß der landesentsprechenden Netzspannung
eingesteckt ist.
Die Beschaltungen aller Anschlußelemente können Sie unter
»Beschaltung der Anschlüsse« im Anhang auf Seite 10 nach-
vollziehen.

INSTALLATION

Aufstellung des Gerätes
Das Gerät sollte möglichst in der Nähe der zu verbindenden
Geräte aufgestellt werden, um die notwendigen Kabellän-
gen zu verringern. Benutzen Sie hierzu auch die im Lieferum-
fang enthaltenen Gummifüße (4x), welche Sie symmetrisch
verteilt, auf die Unterseite des Gerätes kleben. Sie können
somit mechanische Beschädigungen des Gehäuses oder der
Aufstellungsfläche vermeiden. Bei Rack-Montage des Gerä-
tes sollten die Gummifüße aus Platzgründen nicht verwen-
det werden!
Für die Montage in 19”-Racks ist von MUTEC ein entsprechen-
des Winkel-Set unter der Bezeichnung: MW-01/19, bzw.
MW-02/19 optional erhältlich (Bestell-Nr. 8020-005, bzw.
8020-010). Hierbei ist in jedem Fall das Gerät im Rack so
zu plazieren, daß über und unter dem Gehäusekörper
jeweils eine Höheneinheit freigelassen, bzw. mit Blenden
versehen wird, um eine ausreichende Luftzirkulation zu
gewährleisten!
Vermeiden Sie es grundsätzlich, das Gerät und dessen
Zubehör Regen, Feuchtigkeit, direkter Sonneneinstrahlung
oder übermäßiger Wärmeeinwirkung von Wärmequellen
wie Heizgeräten, Heizungen oder Spotlampen auszusetzen!
SMART CLOCK + SMART CLOCK av 5
