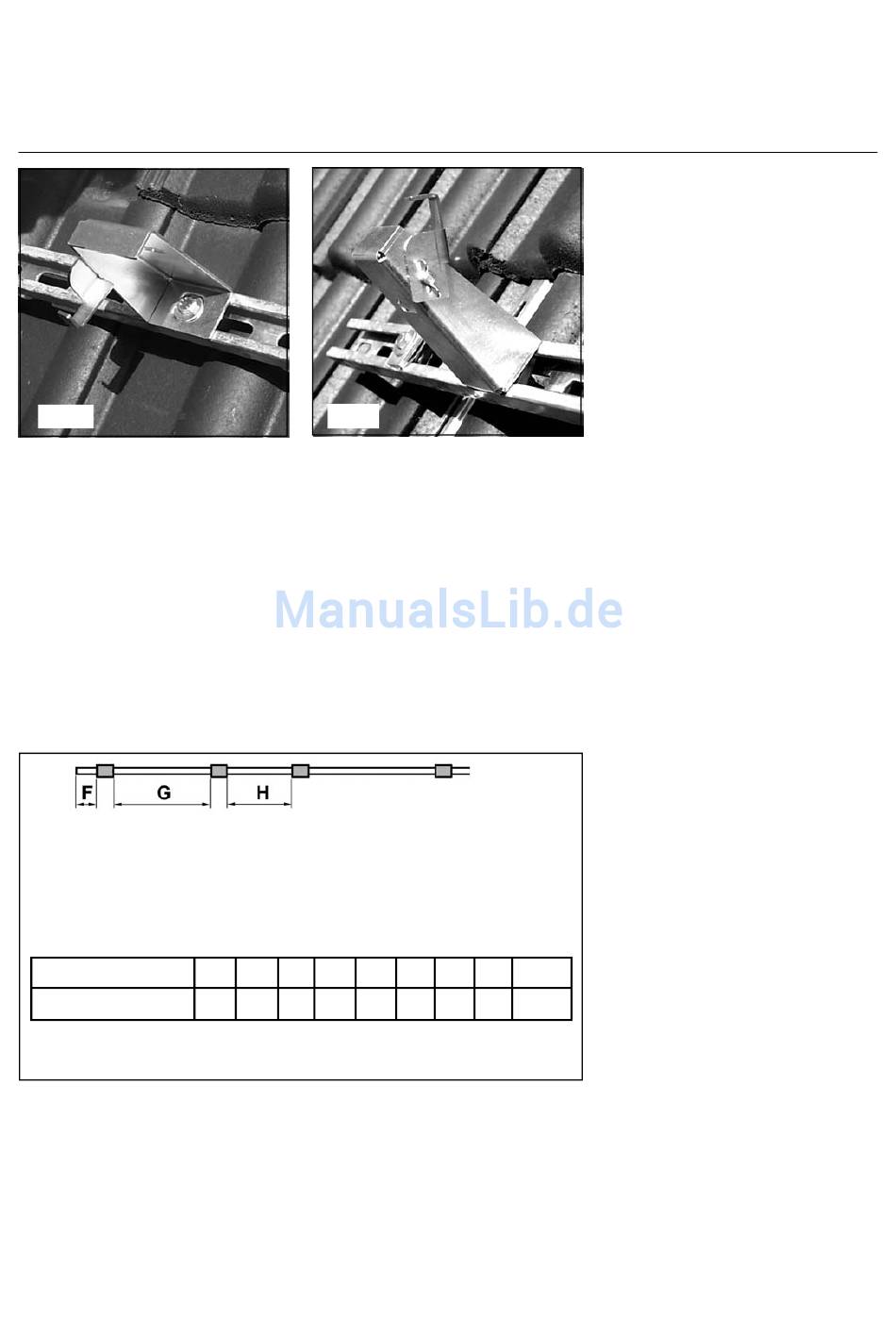

Anbringen des Montagegestells
Ziegeldach
unten
G / H: Abstand zwischen den Befestigungselemente
hochkant:
G = 61 und H = 40 (im Wechsel)
quer:
G = 161 und H = 40 (im Wechsel)
F: Schienenüberstand bis zum ersten Befestigungselement
quer:
39,5cm
hochkant:
Kollektoren
Überstand in cm
*)
Abstand zwischen den ersten Befestigungselementen wird reduziert,
Überstand = 0
oben
2
3
4
5
6
13
25
7
19
0,5
7
8
9
10
12
-6*
6
-12,5*
Befestigungselemente SOLATRON
auf den Schienen anbringen
-
Die Befestigungselemente
SOLATRON werden in die
Schienen eingeklickst, indem die
Schiebemutter in die Schiene ein-
geführt und der Schraubenkopf
gedrückt wird.
-
Befestigungselement so drehen,
dass bei der unteren Schiene die
Schraube unten, bei der oberen
Schiene die Schraube oben ist.
-
Abstand G/H der Elemente:
hochkant:
61/40 cm
quer:
161/40 cm
Überstand Ü:
hochkant:
siehe Tabelle
quer:
39,5cm
Kontrolle
-
Ausrichtung und den richtigen
Abstand der Schienen nochmal
kontrollieren, sowie den korrekten
Sitz der Befestigungselemente.
-
Alle Schrauben fest anziehen.
29
