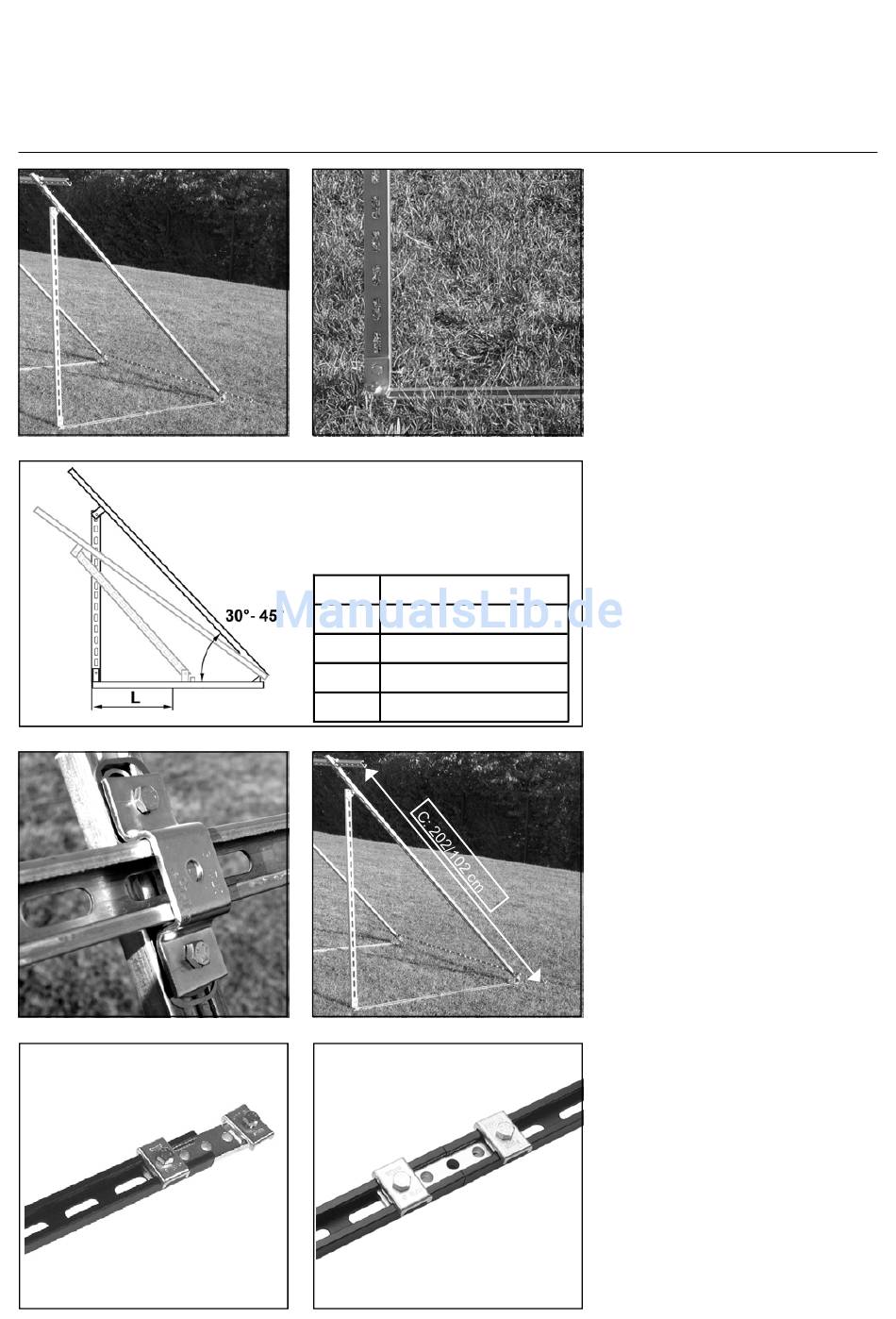

Anbringen des Montagegestells
Flachdach
Winkel
Länge L (cm)
45°
0 = senkrechte Stellung
40°
45
35°
60
30°
70
Aufstellen der Montagerahmen
-
Die Montagerahmen ausklappen
und auf den richtigen Winkel ein-
stellen, indem die Gleitmutter auf
die richtige Position geschoben
wird. Optimaler Winkel für Ganz-
jahresnutzung: 45° = senkrechte
Stellung am Schienenende
-
Montagerahmen auf den Beton-
gewichten oder an den Trägern
fest verschrauben. Dabei ist der
längste Schenkel schräg oben in
der Kollektorebene. Die Montage-
rahmen müssen exakt in einer
Linie stehen. Bei Montage auf
losen Betongewichten, kann die
Feinausrichtung bei der Montage
der Schienen erfolgen.
Schiene mit Querverbindern an
Montagerahmen befestigen
-
Die Schienen werden mit Hilfe
der Querverbinder auf die Mon-
tagerahmen montiert und exakt
waagerecht ausgerichtet. Der
Abstand Mass C zwischen den
Schienen beträgt 202 bzw 102 cm.
Schienen verbinden
-
Schienenverbinder jeweils an
einem Schienenende befestigen,
indem dieser bis zur Hälfte in die
Schiene eingeschoben und mit
der Haltekralle von oben arretiert
wird.
-
Anschliessend wird die zweite
Schiene über den Verbinder ge-
schoben und mit der Haltekralle
befestigt .
-
Schienen exakt ausrichten und
.
festschrauben
23
