Réglage - Clarson public III Bedienungsanleitung

1. Montage 1.1 Installer la/les prise/s RJ45 (1 prise par position public)
de
l´unité centrale 1.2 Visser l´unité centrale avec 4 vis sous la table ou contre le mur

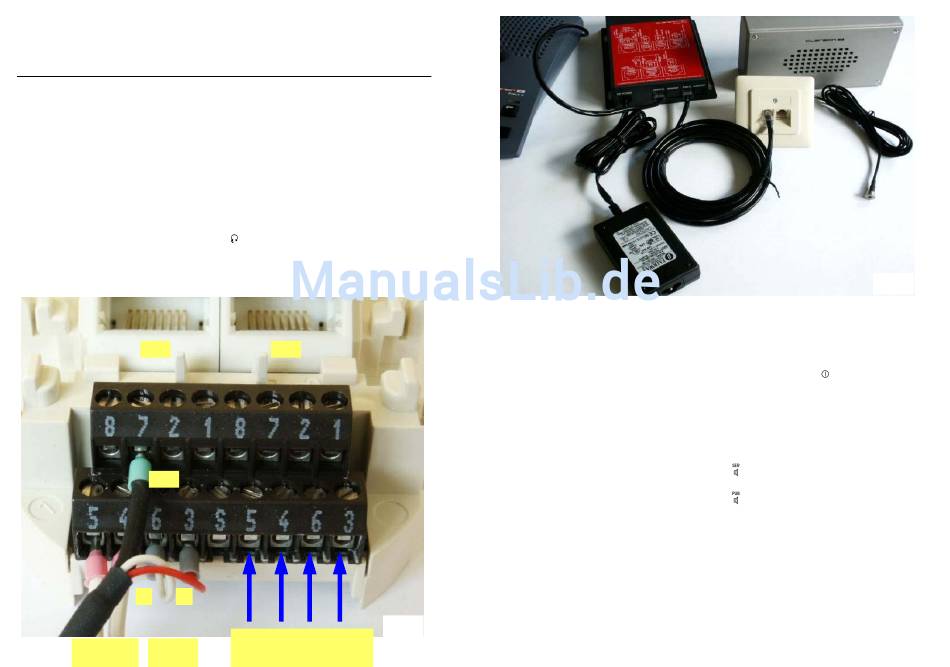

2. Branchement 2.1 Installer tous les microphones et haut-parleurs et les brancher
des à la prise RJ45 (fig. 1). Relier la prise RJ45 (Bu1) à l´unité
composants centrale (prise public) par câble patch (fig.2).
OPTIONS: Brancher de même tout équipement additionnel, p.ex.
touche d´appel, carillon digital, relais, réglette d´induction à la
prise RJ45 (voir page 15) . Relier la prise RJ45 (Bu2) à l´unité
centrale (prise loop) par câble patch.
2.2 Relier le pupitre micro/haut-parleur (prise 1) à l´unité centrale
(prise service) par câble patch (fig. 2).
OPTION: micro-casque/combiné
Relier le pupitre micro/haut-parleur (prise 2) à l´unité centrale
(prise micro-casque) par câble patch et brancher le micro-casque/
combiné à la prise
Ne s´applique pas au cas où le micro-casque/combiné est
branché directement à l´unité centrale (prise micro-casque).
2.3 Brancher l´alimentation à l´unité centrale (prise DC power) (fig. 2).
Bu1
GND
-
+
Haut-parleur Microphone
4 5 3 6 7
du pupitre micro/haut-parleur.
Bu2
fig. 1
Option malentendant
(réglette d´induction)
4 5 service 3 6 public
3. Réglage Les potentiomètres se trouvent à l´arrière de l´unité centrale.
Le volume sonore a été réglé à l´usine.
Pour le corriger/optimiser :
3.1
3.2
3.3
3.4
3.5
3.6
3.7
3.8
21
Décrocher l´unité centrale et la poser sur la table pour
son réglage confortable.
Mettre le système en marche par la touche
Remarque:
Le volume maximum possible (100 %) est atteint avant
l´apparition de l´effet larsen. Ce volume peut être réparti
entre les côtés service et public (par ex. côté service 40 %,
côté public 60 %).
Réglage du potentiomètre/côté service:
Régler le potentiomètre pendant que l´on parle du côté public.
Réglage du potentiomètre/côté public:
Régler le potentiomètre pendant que l´on parle du côté service.
Pour vérifier le réglage, mettre la main à environ 4 cm au dessus
du microphone du côté service. L´installation ne doit pas siffler!
La sensibilité du micro côté service/public est réglée à l´usine
et ne doit être corrigée qu´en cas de circonstances acoustiques
extrêmes, p. ex. bruit de fond élévé du côté public.
En cas de branchement de composants additionnels,
p. ex. positions publics supplémentaires, micro-casque etc.,
régler les potentiomètres correspondants.
Accrocher l´unité centrale et la visser définitivement.
fig. 2
. La led verte s´allume.
