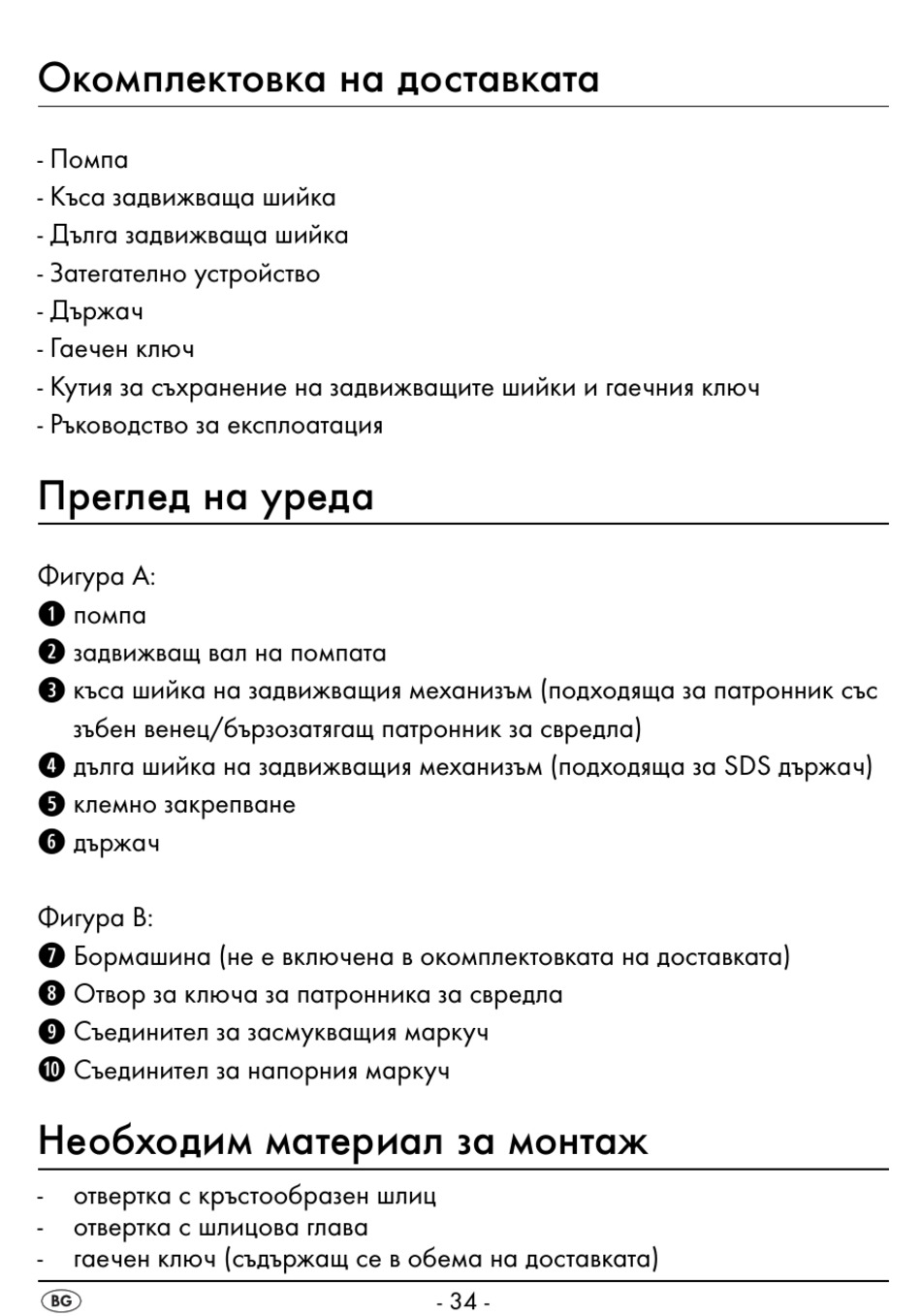

Окомплектовка на доставката
- Помпа
- Къса задвижваща шийка
- Дълга задвижваща шийка
- Затегателно устройство
- Държач
- Гаечен ключ
- Кутия за съхранение на задвижващите шийки и гаечния ключ
- Ръководство за експлоатация
Преглед на уреда
Фигура A:
q помпа
w задвижващ вал на помпата
e къса шийка на задвижващия механизъм (подходяща за патронник със
зъбен венец/бързозатягащ патронник за свредла)
r
дълга шийка на задвижващия механизъм (подходяща за SDS държач)
t
клемно закрепване
y държач
Фигура B:
u Бормашина (не е включена в окомплектовката на доставката)
i Отвор за ключа за патронника за свредла
o Съединител за засмукващия маркуч
a
Съединител за напорния маркуч
Необходим материал за монтаж
- отвертка с кръстообразен шлиц
- отвертка с шлицова глава
- гаечен ключ (съдържащ се в обема на доставката)
- 34 -
