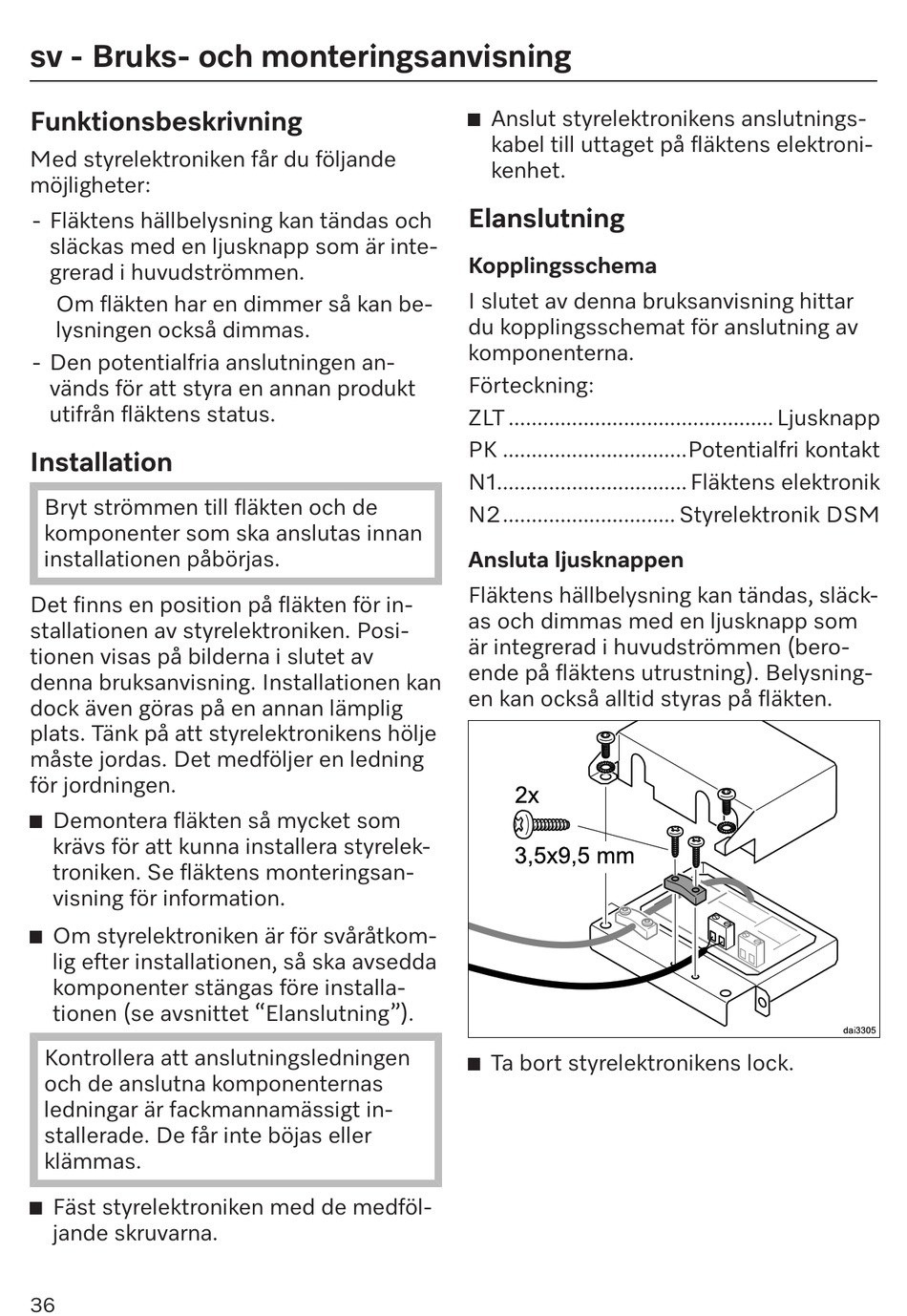

sv - Bruks- och monteringsanvisning
Funktionsbeskrivning
Med styrelektroniken får du följande
möjligheter:
- Fläktens hällbelysning kan tändas och
släckas med en ljusknapp som är inte-
grerad i huvudströmmen.
Om fläkten har en dimmer så kan be-
lysningen också dimmas.
- Den potentialfria anslutningen an-
vänds för att styra en annan produkt
utifrån fläktens status.
Installation
Bryt strömmen till fläkten och de
komponenter som ska anslutas innan
installationen påbörjas.
Det finns en position på fläkten för in-
stallationen av styrelektroniken. Posi-
tionen visas på bilderna i slutet av
denna bruksanvisning. Installationen kan
dock även göras på en annan lämplig
plats. Tänk på att styrelektronikens hölje
måste jordas. Det medföljer en ledning
för jordningen.
Demontera fläkten så mycket som
krävs för att kunna installera styrelek-
troniken. Se fläktens monteringsan-
visning för information.
Om styrelektroniken är för svåråtkom-
lig efter installationen, så ska avsedda
komponenter stängas före installa-
tionen (se avsnittet "Elanslutning").
Kontrollera att anslutningsledningen
och de anslutna komponenternas
ledningar är fackmannamässigt in-
stallerade. De får inte böjas eller
klämmas.
Fäst styrelektroniken med de medföl-
jande skruvarna.
36
Anslut styrelektronikens anslutnings-
kabel till uttaget på fläktens elektroni-
kenhet.
Elanslutning
Kopplingsschema
I slutet av denna bruksanvisning hittar
du kopplingsschemat för anslutning av
komponenterna.
Förteckning:
ZLT .............................................. Ljusknapp
PK ................................Potentialfri kontakt
N1................................. Fläktens elektronik
N2.............................. Styrelektronik DSM
Ansluta ljusknappen
Fläktens hällbelysning kan tändas, släck-
as och dimmas med en ljusknapp som
är integrerad i huvudströmmen (bero-
ende på fläktens utrustning). Belysning-
en kan också alltid styras på fläkten.
Ta bort styrelektronikens lock.
