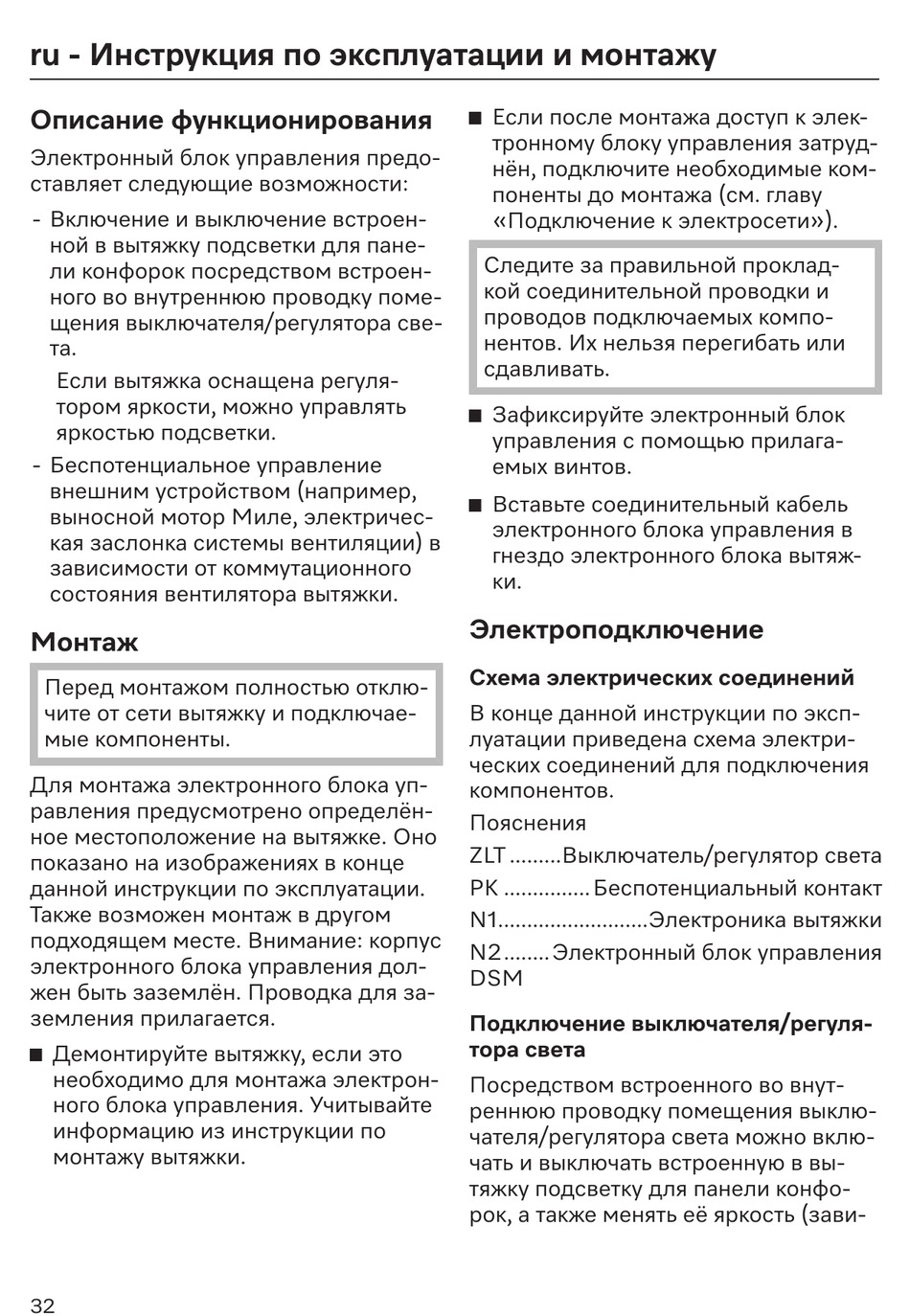

ru - Инструкция по эксплуатации и монтажу
Описание функционирования
Электронный блок управления предо-
ставляет следующие возможности:
- Включение и выключение встроен-
ной в вытяжку подсветки для пане-
ли конфорок посредством встроен-
ного во внутреннюю проводку поме-
щения выключателя/регулятора све-
та.
Если вытяжка оснащена регуля-
тором яркости, можно управлять
яркостью подсветки.
- Беспотенциальное управление
внешним устройством (например,
выносной мотор Миле, электричес-
кая заслонка системы вентиляции) в
зависимости от коммутационного
состояния вентилятора вытяжки.
Монтаж
Перед монтажом полностью отклю-
чите от сети вытяжку и подключае-
мые компоненты.
Для монтажа электронного блока уп-
равления предусмотрено определён-
ное местоположение на вытяжке. Оно
показано на изображениях в конце
данной инструкции по эксплуатации.
Также возможен монтаж в другом
подходящем месте. Внимание: корпус
электронного блока управления дол-
жен быть заземлён. Проводка для за-
земления прилагается.
Демонтируйте вытяжку, если это
необходимо для монтажа электрон-
ного блока управления. Учитывайте
информацию из инструкции по
монтажу вытяжки.
32
Если после монтажа доступ к элек-
тронному блоку управления затруд-
нён, подключите необходимые ком-
поненты до монтажа (см. главу
«Подключение к электросети»).
Следите за правильной проклад-
кой соединительной проводки и
проводов подключаемых компо-
нентов. Их нельзя перегибать или
сдавливать.
Зафиксируйте электронный блок
управления с помощью прилага-
емых винтов.
Вставьте соединительный кабель
электронного блока управления в
гнездо электронного блока вытяж-
ки.
Электроподключение
Схема электрических соединений
В конце данной инструкции по эксп-
луатации приведена схема электри-
ческих соединений для подключения
компонентов.
Пояснения
ZLT .........Выключатель/регулятор света
PK ............... Беспотенциальный контакт
N1..........................Электроника вытяжки
N2........Электронный блок управления
DSM
Подключение выключателя/регуля-
тора света
Посредством встроенного во внут-
реннюю проводку помещения выклю-
чателя/регулятора света можно вклю-
чать и выключать встроенную в вы-
тяжку подсветку для панели конфо-
рок, а также менять её яркость (зави-
