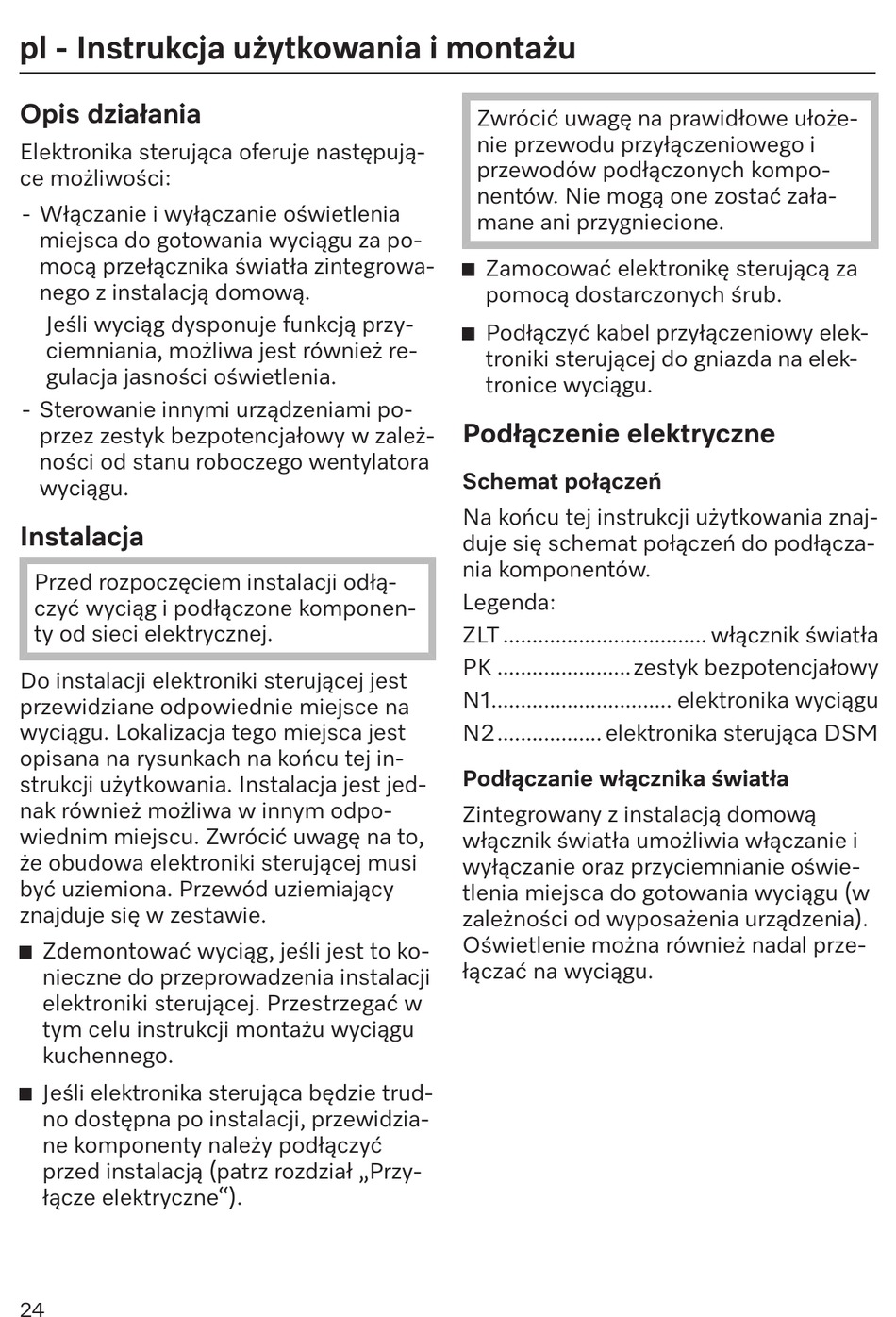

pl - Instrukcja użytkowania i montażu
Opis działania
Elektronika sterująca oferuje następują-
ce możliwości:
- Włączanie i wyłączanie oświetlenia
miejsca do gotowania wyciągu za po-
mocą przełącznika światła zintegrowa-
nego z instalacją domową.
Jeśli wyciąg dysponuje funkcją przy-
ciemniania, możliwa jest również re-
gulacja jasności oświetlenia.
- Sterowanie innymi urządzeniami po-
przez zestyk bezpotencjałowy w zależ-
ności od stanu roboczego wentylatora
wyciągu.
Instalacja
Przed rozpoczęciem instalacji odłą-
czyć wyciąg i podłączone komponen-
ty od sieci elektrycznej.
Do instalacji elektroniki sterującej jest
przewidziane odpowiednie miejsce na
wyciągu. Lokalizacja tego miejsca jest
opisana na rysunkach na końcu tej in-
strukcji użytkowania. Instalacja jest jed-
nak również możliwa w innym odpo-
wiednim miejscu. Zwrócić uwagę na to,
że obudowa elektroniki sterującej musi
być uziemiona. Przewód uziemiający
znajduje się w zestawie.
Zdemontować wyciąg, jeśli jest to ko-
nieczne do przeprowadzenia instalacji
elektroniki sterującej. Przestrzegać w
tym celu instrukcji montażu wyciągu
kuchennego.
Jeśli elektronika sterująca będzie trud-
no dostępna po instalacji, przewidzia-
ne komponenty należy podłączyć
przed instalacją (patrz rozdział „Przy-
łącze elektryczne").
24
Zwrócić uwagę na prawidłowe ułoże-
nie przewodu przyłączeniowego i
przewodów podłączonych kompo-
nentów. Nie mogą one zostać zała-
mane ani przygniecione.
Zamocować elektronikę sterującą za
pomocą dostarczonych śrub.
Podłączyć kabel przyłączeniowy elek-
troniki sterującej do gniazda na elek-
tronice wyciągu.
Podłączenie elektryczne
Schemat połączeń
Na końcu tej instrukcji użytkowania znaj-
duje się schemat połączeń do podłącza-
nia komponentów.
Legenda:
ZLT ................................... włącznik światła
PK .......................zestyk bezpotencjałowy
N1............................... elektronika wyciągu
N2.................. elektronika sterująca DSM
Podłączanie włącznika światła
Zintegrowany z instalacją domową
włącznik światła umożliwia włączanie i
wyłączanie oraz przyciemnianie oświe-
tlenia miejsca do gotowania wyciągu (w
zależności od wyposażenia urządzenia).
Oświetlenie można również nadal prze-
łączać na wyciągu.
