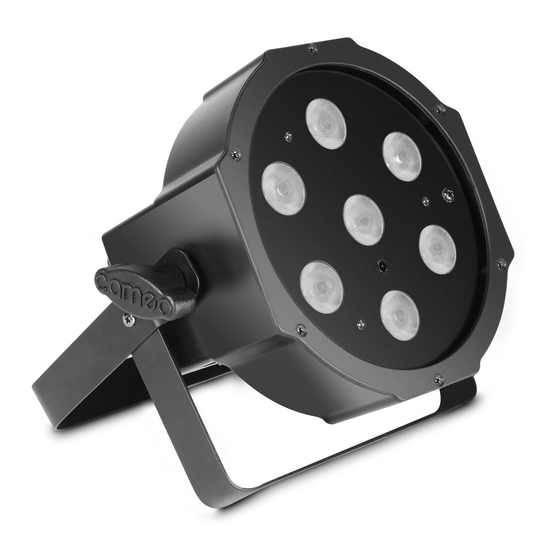

Cameo CLPFLAT1TWIRWH Bedienungsanleitung
Tunable white led flat par
Verwandte Anleitungen für Cameo CLPFLAT1TWIRWH
Inhaltszusammenfassung für Cameo CLPFLAT1TWIRWH

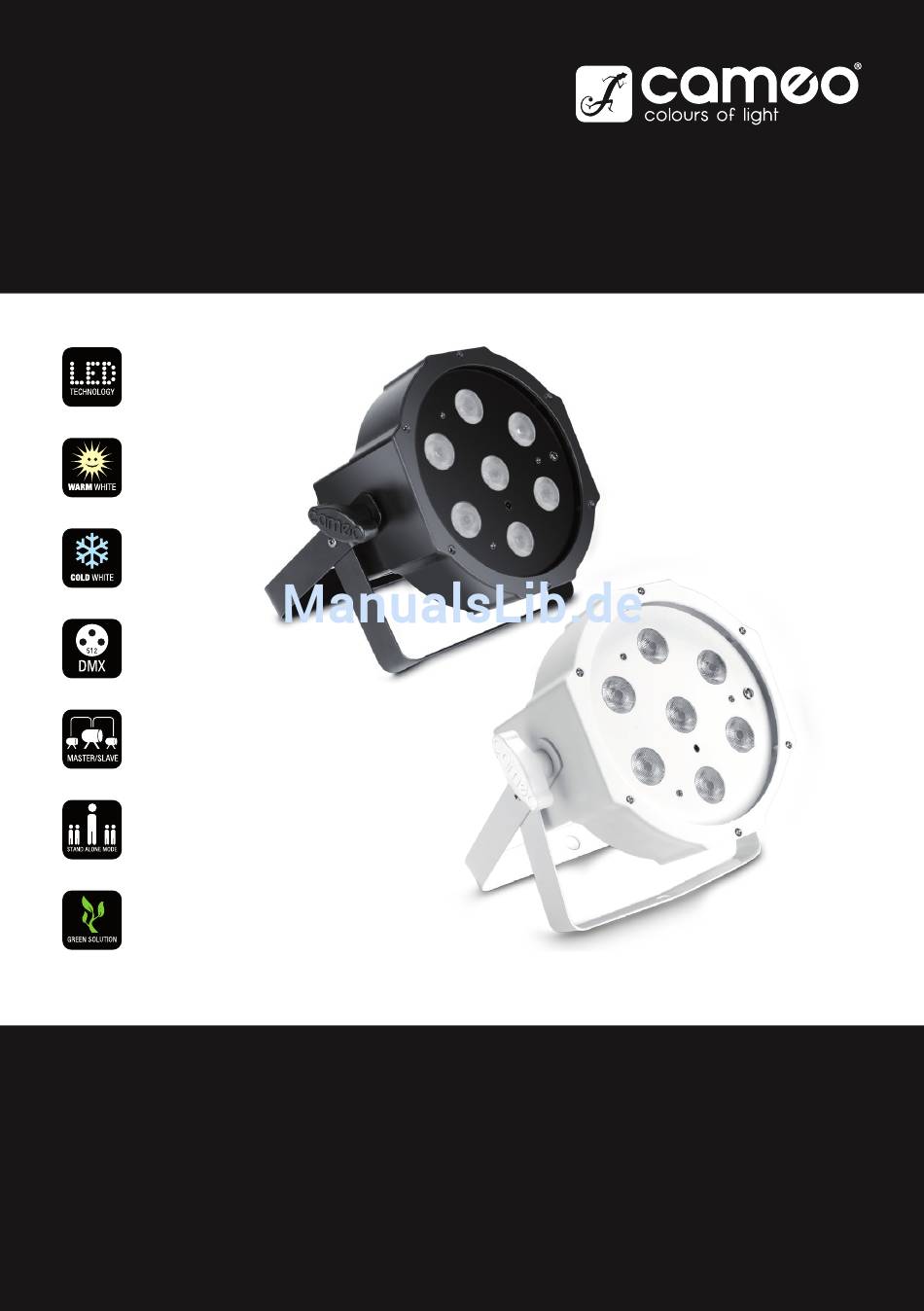

- Seite 1 USER´S MANUAL BEDIENUNGSANLEITUNG MANUEL D`UTILISATION MANUAL DE USUARIO INSTRUKCJA OBSŁUGI MANUALE D‘ USO CLPFLAT1TW TUNABLE WHITE LED FLAT PAR BLACK HOUSING WHITE HOUSING CLPFLAT1TWIR CLPFLAT1TWIRWH...
-
Seite 2: Inhaltsverzeichnis
CONTENTS / INHALTSVERZEICHNIS / CONTENU / CONTENIDO / TREŚĆ / CONTENUTO ENGLISH ESPAÑOL PREVENTIVE MEASURES MEDIDAS DE SEGURIDAD 30-31 INTRODUCTION INTRODUCCIÓN 31-32 CONNECTIONS, OPERATING AND DISPLAY ELEMENTS CONEXIONES, MANDOS Y ELEMENTOS DE VISUALIZACIÓN 32-33 OPERATION FUNCIONAMIENTO REMOTE CONTROL (OPTIONAL) MANDO A DISTANCIA (OPCIONAL) DMX TECHNOLOGY TECNOLOGÍA DMX TECHNICAL DATA... -
Seite 12: Deutsch
Dieses Gerät wurde unter hohen Qualitätsanforderungen entwickelt und gefertigt, um viele Jahre einen reibungslosen Betrieb zu gewähr- leisten. Bitte lesen Sie diese Bedienungsanleitung sorgfältig, damit Sie Ihr neues Produkt von Cameo Light schnell und optimal einsetzen können. Weitere Informationen über Cameo Light erhalten Sie auf unserer Website WWW.CAMEOLIGHT.COM. -
Seite 13: Einführung
Lebensdauer. Doppelbügel. Steuerung über Infrarot-Fernbedienung (optional). Betriebsspannung 100V-240V AC. Leistungsaufnahme 22W BEDIENUNG Der Cameo FLAT1 TW IR ist ein DMX-512-steuerbarer Scheinwerfer und lässt sich ebenso als Standalone-Gerät und im Master/Slave-Modus betreiben. Der integrierte IR-Sensor ermöglicht die Steuerung über eine optionale IR-Fernbedienung. -
Seite 14: Anschlüsse, Bedien- Und Anzeigeelemente
DMX OUT 3-polige weibliche XLR-Buchse zum Weiterleiten des DMX-Steuersignals. POWER OUT IEC Netzausgangsbuchse. Dient der Netzversorgung weiterer CAMEO Scheinwerfer. Achten Sie darauf, dass die gesamte Stromaufnahme aller angeschlossenen Geräte den auf dem Gerät in Ampere (A) angegebenen Wert nicht überschreitet. -
Seite 15: Bedienung
DISPLAY Das LED-Display zeigt den aktuellen Betriebsmodus und weitere Systemeinstellungen an. Nach ca. 70 Sekunden Inaktivität erlischt das Display und wird wieder aktiviert, sobald einer der 4 Bedientaster MODE, ENTER, UP und DOWN betätigt wird. BEDIENTASTEN MODE Auswählen der Standalone-Funktionen, DMX-Betriebsart und DMX-Adresse, Slave-Betrieb, sowie Geräte-Einstellungen. ENTER Ermöglicht einen Wert zu ändern und Wertänderungen zu bestätigen. -
Seite 16: Dmx-Startadresse Einstellen
DIMMERKURVE In diesem Menüpunkt kann eingestellt werden, wie die Helligkeit des Strahlers im Verhältnis zum DMX-Wert im Dimmer-Kanal zu- oder abnimmt. Drücken Sie so oft auf MODE, bis „dCUr“ (Dimmer Curve) angezeigt wird und drücken 2x auf ENTER um nun die Einstellung mit Hilfe von UP und DOWN nach Wunsch durchzuführen. -
Seite 17: Fernbedienung (Optional)
FERNBEDIENUNG (OPTIONAL) Richten Sie die Infrarot-Fernbedienung in Sichtverbindung direkt auf den auf der Vorderseite des Strahlers verbauten Infrarot-Sensor. Die maximale Reichweite beträgt circa 8 Meter. In der DMX- und der Slave-Betriebsart ist der Sensor des Strahlers deaktiviert. ON/OFF - BL (Blackout) Die Blackout-Taste dient dazu, alle LEDs abzuschalten, unabhängig davon, welche von der Fernbedienung kontrollierten Betriebsart aktiviert ist. -
Seite 18: Dmx Technik
DMX TECHNIK DMX-512 DMX (Digital Multiplex) ist die Bezeichnung für ein universelles Übertragungsprotokoll für die Kommunikation zwischen entsprechenden Geräten und Controllern. Ein DMX-Controller sendet DMX-Daten an das/die angeschlossene(n) DMX-Gerät(e). Die DMX-Datenübertragung erfolgt stets als serieller Datenstrom, der über die an jedem DMX-fähigen Gerät vorhandenen DMX IN- und DMX OUT-Anschlüsse (XLR-Steckverbinder) von einem angeschlossenen Gerät an das nächste weitergeleitet wird, wobei die maximale Anzahl der Geräte 32 nicht überschreiten darf. -
Seite 19: Technische Daten
TECHNISCHE DATEN Modellbezeichnung: CLPFLAT1TWIR CLPFLAT1TWIRWH Produktart: LED Par Can LED Par Can Typ: Flat Can Flat Can Farbspektrum: Warmweiß/Kaltweiß (3400K - 7000K) Warmweiß/Kaltweiß (3400K - 7000K) LED Anzahl: LED Typ: 4W Dual LED 4W Dual LED Wiederholrate: 3000 Hz 3000 Hz Abstrahlwinkel: 25°... -
Seite 20: Ce-Konformität
CE-Konformität Hiermit erklärt die Adam Hall GmbH, dass dieses Produkt folgenden Richtlinien entspricht (soweit zutreffend): R&TTE (1999/5/EG) bzw. RED (2014/53/EU) ab Juni 2017 Niederspannungsrichtlinie (2014/35/EU) EMV-Richtlinie (2014/30/EU) RoHS (2011/65/EU) Die vollständige Konformitätserklärung finden Sie unter www.adamhall.com. Des Weiteren können Sie diese auch unter info@adamhall.com anfragen. - Seite 60 WWW.CAMEOLIGHT.COM Adam Hall GmbH | Daimlerstrasse 9 | 61267 Neu-Anspach | Germany Tel. +49(0)6081/9419-0 | Fax +49(0)6081/9419-1000 web : www.adamhall.com | e-mail : mail@adamhall.com REV: 01...
