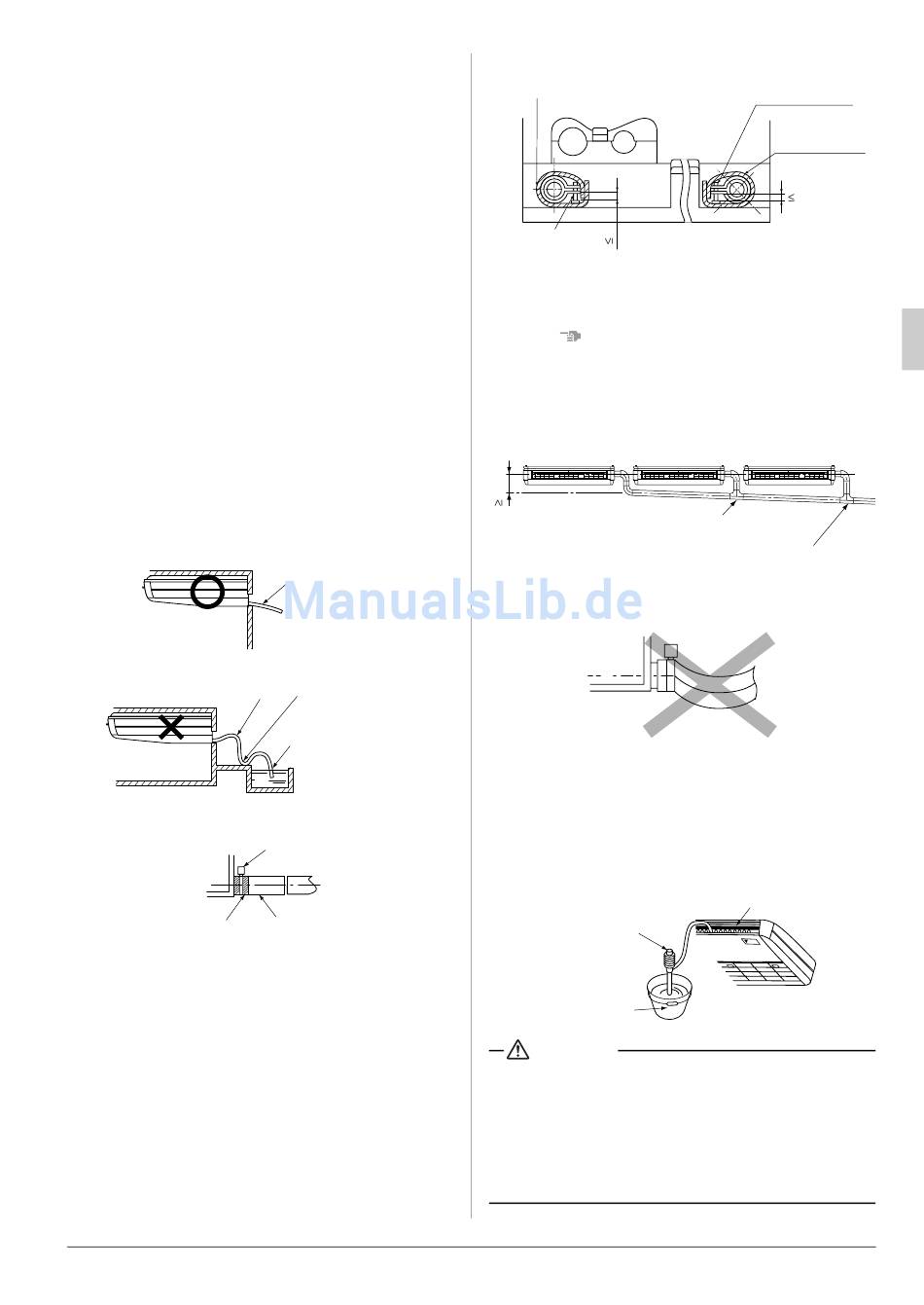

Daikin FXHQ32MVE Installationsanleitung Seite 11

• Der Durchmesser des Kondenswasser-Ablaufrohrs sollte
größer oder mindestens genauso groß wie der Durch-
messer des Verbindungsrohrs sein. (Vinylschlauch;
Rohrgröße: 20 mm; Äußere Abmessungen: 26 mm)
• Halten Sie das Kondenswasser-Ablaufrohr so kurz wie
möglich und verlegen Sie es mit einem Gefälle von mind-
estens einem Prozent, um zu verhindern, dass sich Luft-
blasen bilden können. (Siehe Abb. 21)
• Verwenden Sie den Kondenswasser-Ablaufschlauch (1)
und die Metallklemme (2).
Den Ablaufschlauch bis zum grauen Markierungsband in
die Ablauffassung einstecken.(Siehe Abb. 22)
Die Metallklemme anziehen bis der Kopf der Schraube
weniger als 4 mm vom Schlauch entfernt ist.
(Siehe Abb. 23)
(Achten Sie auf die Installationsrichtung. Installieren Sie
so, dass die Metallklemme das Einlassgitter nicht
berührt.)
• Wickeln Sie das Dichtungsmaterial (8) (Zubehörteil) zur
Isolation über die Klemme und den Ablaufschlauch.
(Siehe Abb. 23)
• Den Ablaufschlauch im Inneren des Innengeräts nicht
knicken. (Siehe Abb. 24)
(Stehendes Wasser im Ablaufschlauch kann zur Beschä-
digung des Einlassgitters führen.)
(Bei angeschlossenem Kondenswasser-Ablaufschlauch)
Richtig
Falsch
Nicht anheben
Abb. 21
Metallklemme (2) (Zubehörteil)
Markierungsbereich
Abb. 22
Deutsch
Neigung nach
unten
Vergewissern Sie sich,
dass kein Wasser in der
Leitung stehen kann
Achten Sie darauf, dass es
sich nicht im Wasser befindet
Ablaufschlauch (1)
(Zubehörteil)
Dichtpolster (8)
(Zubehörteil)
Metallklemme (2)
(Zubehörteil)
< Nach hinten rechts oder
nach rechts gerichtet >
HINWEIS
• Um sicherzustellen, dass kein übermäßiger Druck auf den
mitgelieferten Ablaufschlauch (1) ausgeübt wird, biegen und
verdrehen Sie diesen nicht bei der Installation. (Dies kann
zum Austreten von Wasser führen.)
• Wenn mehrere Ablaufleitungen zusammengeführt werden,
den Einbau vornehmen, wie im folgenden beschrieben.
T-Verbindungsstücke für Ablaufleitungen
Verlegen Sie die Leitung mit einem
Gefälle von mindestens einem
Prozent 1/100
Zusammenführung Ablaufleitungen auswählen, deren Größe
geeignet für die Kapazität der gesamten Anlage ist.
Abb. 24
(2) Überzeugen Sie sich nach Abschluss der Verlegearbe-
iten, dass das Wasser gleichmäßig ablaufen kann.
• Füllen Sie von der Seite des Luftaustritts 0,6 l Wasser in
das Ablaufbecken, um sich von der einwandfreien Funk-
tion zu überzeugen. (Siehe Abb. 25)
Tragbare Pumpe
Eimer
ACHTUNG
• Anschlüsse der Kondenswasser-Ablaufleitung
Schließen Sie die Kondenswasser-Ablaufleitung nicht
direkt an Abwasserrohre an, die nach Ammoniak riechen.
Das Ammoniak aus der Kanalisation kann durch die Kon-
denswasser-Ablaufleitungen in das Innengerät gelangen
und den Wärmetauscher korrodieren lassen.
• Denken Sie daran, dass es zum Versperren der Ablaufleitung
führen kann, wenn sich Wasser in der Ablaufleitung sammelt.
Metallklemme (2)
(Zubehörteil)
Dichtpolster (8)
(Zubehörteil)
(Länge: mm)
< Nach hinten links oder
nach links gerichtet >
Abb. 23
Falsch
Luftauslass
Abb. 25
