4) Abra la puerta lateral del pedestal.
5) Coloque el soporte plástico superior de la columna (A) en la esquina del marco de la cubierta (B).
6) Coloque el soporte plástico inferior de la columna (C) debajo del pedestal. El orificio del soporte plástico debe coincidir con
el de la base del pedestal.
7) Desde la parte interior de la base del pedestal, sujete el soporte inferior al soporte plástico mediante tornillos colocados a
través de la base del pedestal (D). NO AJUSTE DEMASIADO.
8) Repita los pasos 4 a 7 para cada una de las cuatro columnas de aluminio PROFILE.
Nota: En los modelos PROFILE 850, 1000 y 1200, las columnas PROFILE no se embalan junto con los acuarios
de vidrio, sino que por separado. En el caso del modelo PROFILE 1500, las columnas se encuentran dentro del
acuario.

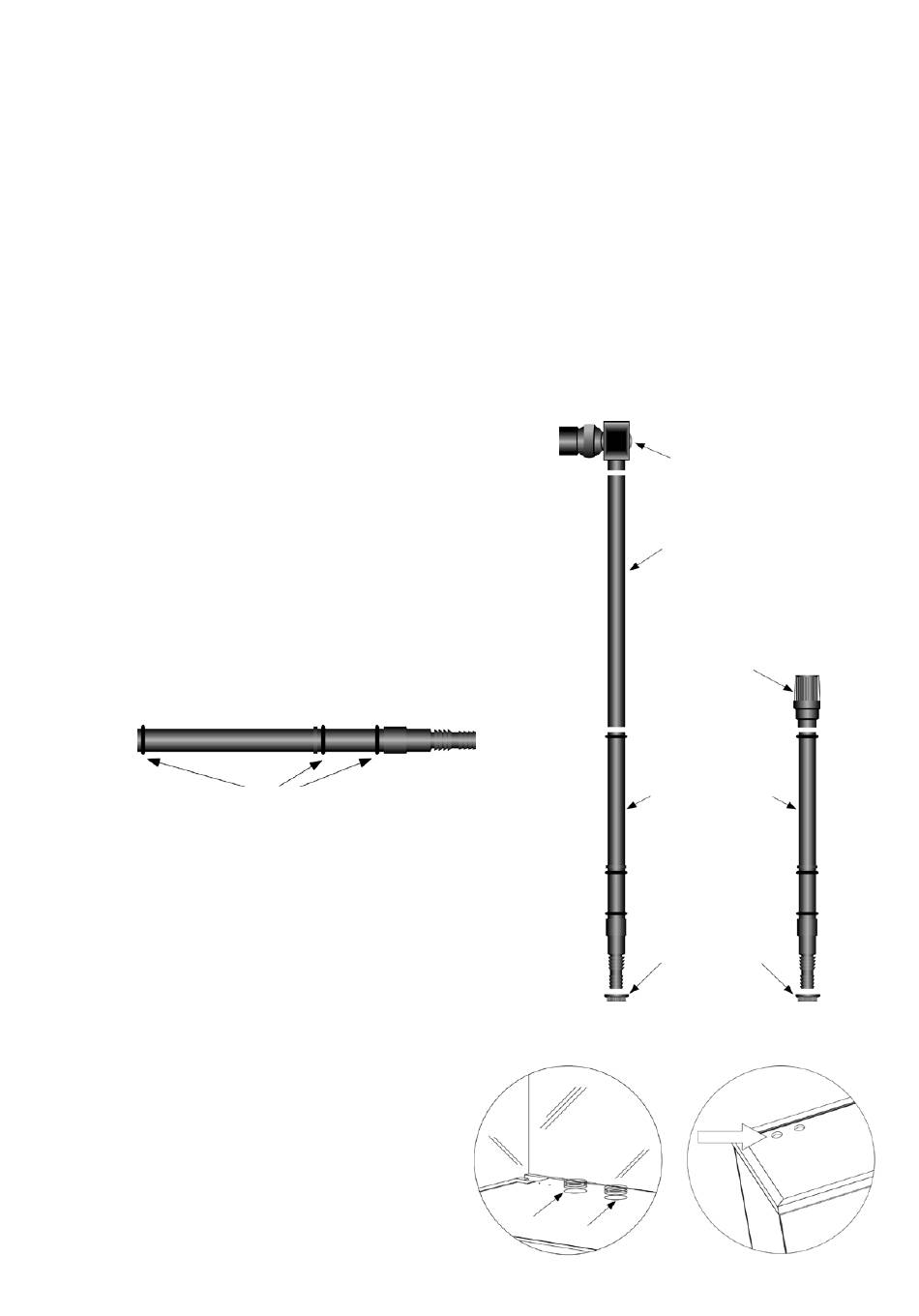

INSTALACIÓN DE LA ENTRADA Y SALIDA DE AGUA CON EL SISTEMA
EASY CONNECT
Todos los acuarios PROFILE vienen provistos con el innovador sistema Easy Connect que le permite conectar el
tanque directamente al filtro externo, a través del vidrio inferior y
mediante accesorios especiales. Con otros sistemas, se puede
BOQUILLA DE SALIDA (N)
lograr el mismo tipo de conexión con accesorios complejos y,
a menudo, con la ayuda de técnicos expertos. El sistema Easy
Connect permite una instalación muy sencilla y sin peligro, y
brinda a su acuario una apariencia limpia y profesional.
TUBO DE SALIDA (B)
Antes de comenzar, observe las ilustraciones de montaje para
identificar y contar todas las piezas necesarias. Si falta alguna, no
realice la instalación y comuníquese con el vendedor de la tienda
donde hizo la compra o el Departamento de Servicio a la Clientela
de Hagen.
FILTRO DE
ALIMENTACIÓN (S)
TUBO DE CONEXIÓN (A)
TUBO DE CONEXIÓN,
ANILLOS DE GOMA (C)
Antes de hacer la instalación, verifique los tubos (A) para saber
si están los tres (3) anillos de goma (C). Si faltase uno de estos
TUERCA ANULAR (R)
anillos (C), no haga la instalación y comuníquese con el vendedor
de la tienda donde hizo la compra o con el Departamento de
Servicio a la Clientela de Hagen.
SISTEMA DE
SISTEMA DE
Ubique las 2 aberturas (l) y (O) en el vidrio inferior del tanque y los
SALIDA
ENTRADA
orificios correspondientes en el pedestal. Las 2 aberturas
en el vidrio inferior del tanque vienen completas con
accesorios de plástico instalados en fábrica, que nunca
deberán quitarse, girarse ni aflojarse. El sistema de salida
deberá instalarse en la abertura (O) y el de entrada, en
la abertura (I).
Una vez instalados los sistemas de salida y entrada,
no mueva el tanque del pedestal, ya que esto podría
(I)
dañar dichos sistemas y el tanque de vidrio. No fuerce,
(O)
desajuste ni gire los accesorios especiales instalados en
fábrica en las aberturas del tanque (I) y (O).
54
