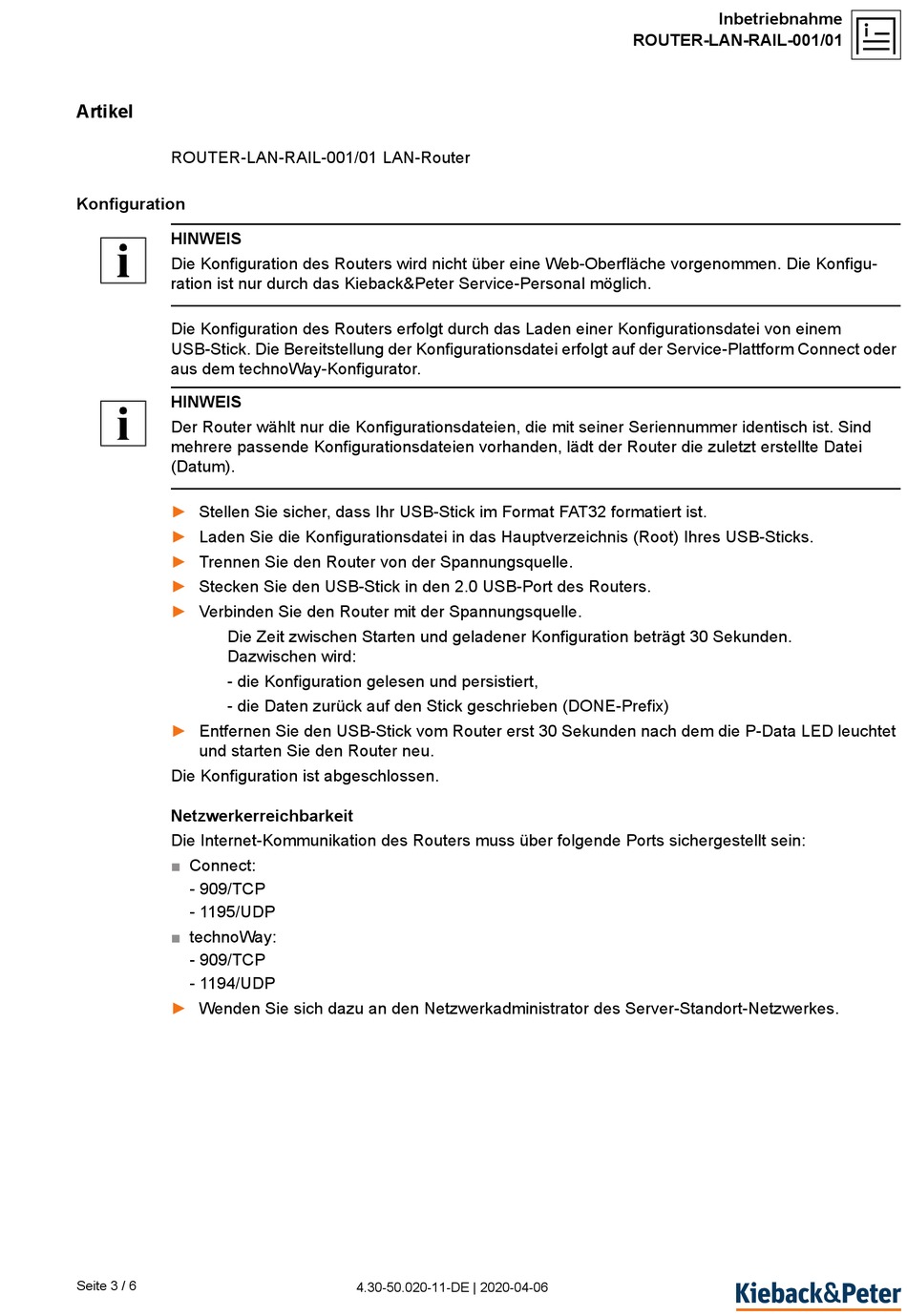

ROUTER-LAN-RAIL-001/01 LAN-Router
Konfiguration
HINWEIS
Die Konfiguration des Routers wird nicht über eine Web-Oberfläche vorgenommen. Die Konfigu-
ration ist nur durch das Kieback&Peter Service-Personal möglich.
Die Konfiguration des Routers erfolgt durch das Laden einer Konfigurationsdatei von einem
USB-Stick. Die Bereitstellung der Konfigurationsdatei erfolgt auf der Service-Plattform Connect oder
aus dem technoWay-Konfigurator.
HINWEIS
Der Router wählt nur die Konfigurationsdateien, die mit seiner Seriennummer identisch ist. Sind
mehrere passende Konfigurationsdateien vorhanden, lädt der Router die zuletzt erstellte Datei
(Datum).
►
Stellen Sie sicher, dass Ihr USB-Stick im Format FAT32 formatiert ist.
►
Laden Sie die Konfigurationsdatei in das Hauptverzeichnis (Root) Ihres USB-Sticks.
►
Trennen Sie den Router von der Spannungsquelle.
►
Stecken Sie den USB-Stick in den 2.0 USB-Port des Routers.
►
Verbinden Sie den Router mit der Spannungsquelle.
Die Zeit zwischen Starten und geladener Konfiguration beträgt 30 Sekunden.
Dazwischen wird:
- die Konfiguration gelesen und persistiert,
- die Daten zurück auf den Stick geschrieben (DONE-Prefix)
►
Entfernen Sie den USB-Stick vom Router erst 30 Sekunden nach dem die P-Data LED leuchtet
und starten Sie den Router neu.
Die Konfiguration ist abgeschlossen.
Netzwerkerreichbarkeit
Die Internet-Kommunikation des Routers muss über folgende Ports sichergestellt sein:
■
Connect:
- 909/TCP
- 1195/UDP
■
technoWay:
- 909/TCP
- 1194/UDP
►
Wenden Sie sich dazu an den Netzwerkadministrator des Server-Standort-Netzwerkes.
Seite 3 / 6
4.30-50.020-11-DE | 2020-04-06
Inbetriebnahme
ROUTER-LAN-RAIL-001/01
