Einbau
5.1.4 Vertikale Ausrichtung der 100mm (4")-Antenne
Für eine optimale Messgenauigkeit muss die Antenne im rechten Winkel zur Mediumsober-
fläche installiert werden. Zu diesem Zweck ist die 100mm (4")-Antenne mit einer Ausrichtvor-
richtung ausgestattet. Am Ausrichtwerkzeug ist ein Nivellierungswerkzeug angebracht, das
die korrekte Ausrichtung anzeigt.

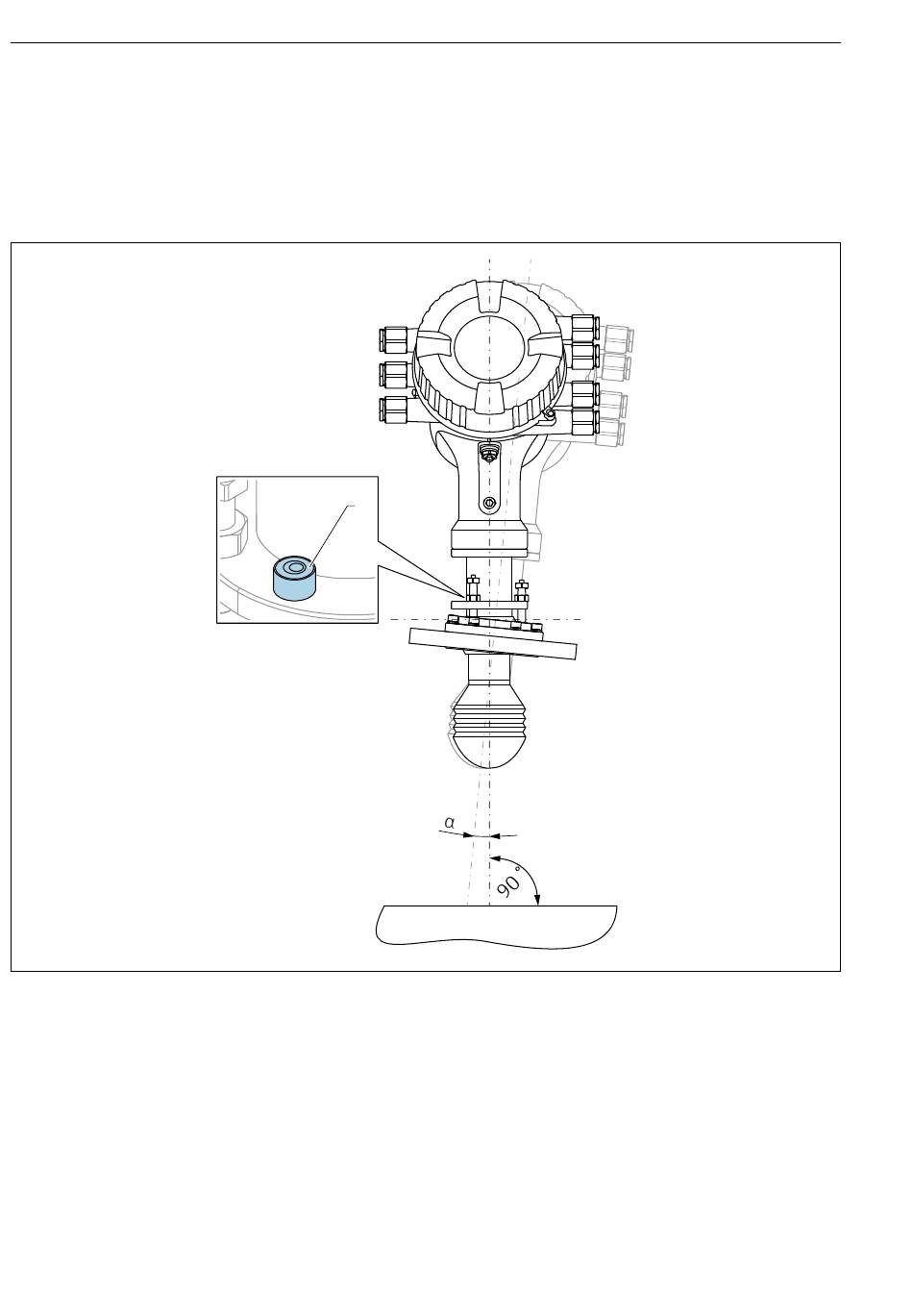

 3 Ausrichtvorrichtung der 100mm (4")-Antenne
1 Nivellierungswerkzeug zur Anzeige der korrekten Ausrichtung
α Ausrichtungswinkel; α
16
1
= 25 °
max
