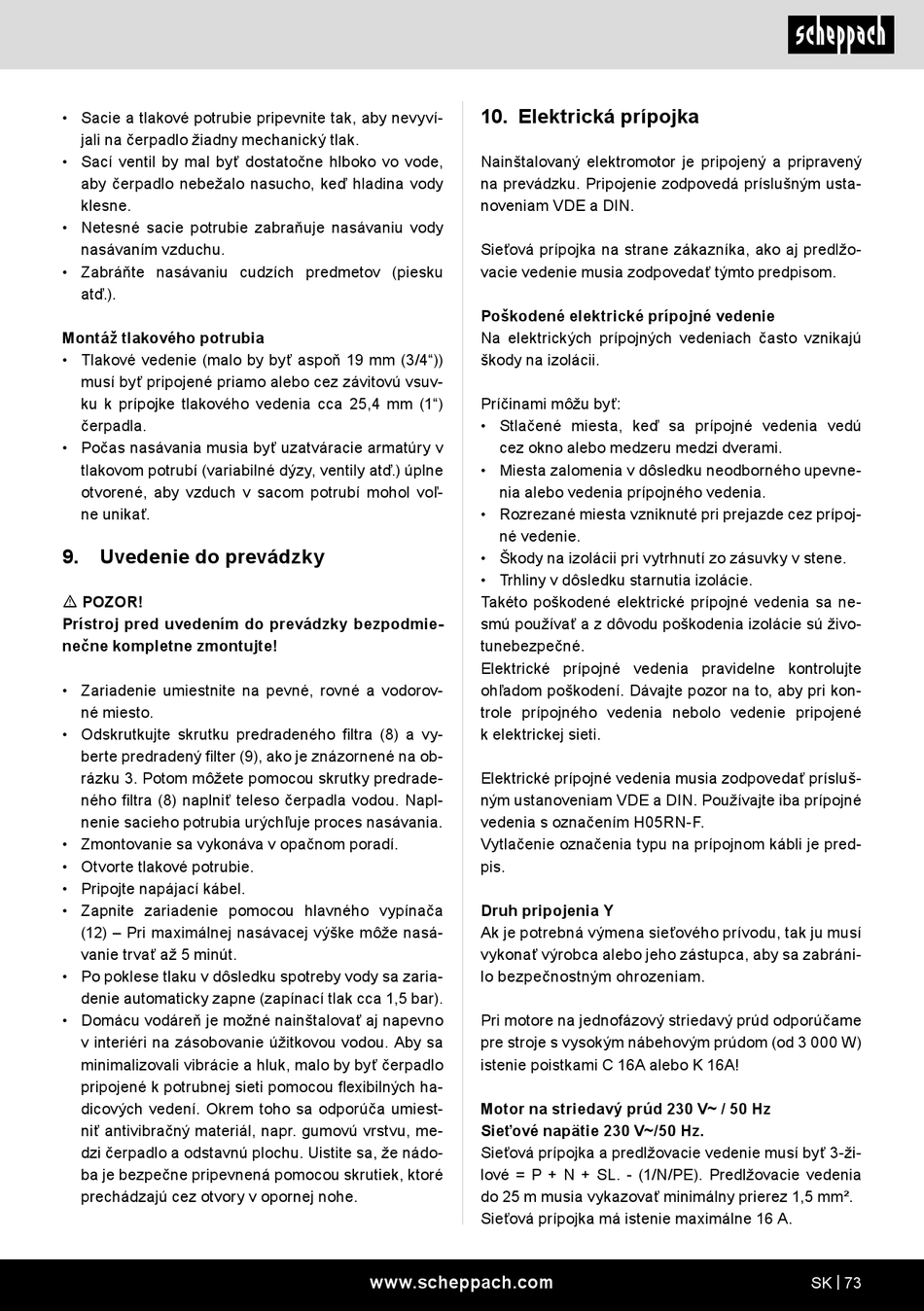

Scheppach HWW1400 Originalbetriebsanleitung Seite 73

• Sacie a tlakové potrubie pripevnite tak, aby nevyví-
jali na čerpadlo žiadny mechanický tlak.
• Sací ventil by mal byť dostatočne hlboko vo vode,
aby čerpadlo nebežalo nasucho, keď hladina vody
klesne.
• Netesné sacie potrubie zabraňuje nasávaniu vody
nasávaním vzduchu.
• Zabráňte nasávaniu cudzích predmetov (piesku
atď.).
Montáž tlakového potrubia
• Tlakové vedenie (malo by byť aspoň 19 mm (3/4"))
musí byť pripojené priamo alebo cez závitovú vsuv-
ku k prípojke tlakového vedenia cca 25,4 mm (1")
čerpadla.
• Počas nasávania musia byť uzatváracie armatúry v
tlakovom potrubí (variabilné dýzy, ventily atď.) úplne
otvorené, aby vzduch v sacom potrubí mohol voľ-
ne unikať.
9. Uvedenie do prevádzky
m POZOR!
Prístroj pred uvedením do prevádzky bezpodmie-
nečne kompletne zmontujte!
• Zariadenie umiestnite na pevné, rovné a vodorov-
né miesto.
• Odskrutkujte skrutku predradeného filtra (8) a vy-
berte predradený filter (9), ako je znázornené na ob-
rázku 3. Potom môžete pomocou skrutky predrade-
ného filtra (8) naplniť teleso čerpadla vodou. Napl-
nenie sacieho potrubia urýchľuje proces nasávania.
• Zmontovanie sa vykonáva v opačnom poradí.
• Otvorte tlakové potrubie.
• Pripojte napájací kábel.
• Zapnite zariadenie pomocou hlavného vypínača
(12) – Pri maximálnej nasávacej výške môže nasá-
vanie trvať až 5 minút.
• Po poklese tlaku v dôsledku spotreby vody sa zaria-
denie automaticky zapne (zapínací tlak cca 1,5 bar).
• Domácu vodáreň je možné nainštalovať aj napevno
v interiéri na zásobovanie úžitkovou vodou. Aby sa
minimalizovali vibrácie a hluk, malo by byť čerpadlo
pripojené k potrubnej sieti pomocou flexibilných ha-
dicových vedení. Okrem toho sa odporúča umiest-
niť antivibračný materiál, napr. gumovú vrstvu, me-
dzi čerpadlo a odstavnú plochu. Uistite sa, že nádo-
ba je bezpečne pripevnená pomocou skrutiek, ktoré
prechádzajú cez otvory v opornej nohe.
10. Elektrická prípojka
Nainštalovaný elektromotor je pripojený a pripravený
na prevádzku. Pripojenie zodpovedá príslušným usta-
noveniam VDE a DIN.
Sieťová prípojka na strane zákazníka, ako aj predlžo-
vacie vedenie musia zodpovedať týmto predpisom.
Poškodené elektrické prípojné vedenie
Na elektrických prípojných vedeniach často vznikajú
škody na izolácii.
Príčinami môžu byť:
• Stlačené miesta, keď sa prípojné vedenia vedú
cez okno alebo medzeru medzi dverami.
• Miesta zalomenia v dôsledku neodborného upevne-
nia alebo vedenia prípojného vedenia.
• Rozrezané miesta vzniknuté pri prejazde cez prípoj-
né vedenie.
• Škody na izolácii pri vytrhnutí zo zásuvky v stene.
• Trhliny v dôsledku starnutia izolácie.
Takéto poškodené elektrické prípojné vedenia sa ne-
smú používať a z dôvodu poškodenia izolácie sú živo-
tunebezpečné.
Elektrické prípojné vedenia pravidelne kontrolujte
ohľadom poškodení. Dávajte pozor na to, aby pri kon-
trole prípojného vedenia nebolo vedenie pripojené
k elektrickej sieti.
Elektrické prípojné vedenia musia zodpovedať prísluš-
ným ustanoveniam VDE a DIN. Používajte iba prípojné
vedenia s označením H05RN-F.
Vytlačenie označenia typu na prípojnom kábli je pred-
pis.
Druh pripojenia Y
Ak je potrebná výmena sieťového prívodu, tak ju musí
vykonať výrobca alebo jeho zástupca, aby sa zabráni-
lo bezpečnostným ohrozeniam.
Pri motore na jednofázový striedavý prúd odporúčame
pre stroje s vysokým nábehovým prúdom (od 3 000 W)
istenie poistkami C 16A alebo K 16A!
Motor na striedavý prúd 230 V~ / 50 Hz
Sieťové napätie 230 V~/50 Hz.
Sieťová prípojka a predlžovacie vedenie musí byť 3-ži-
lové = P + N + SL. - (1/N/PE). Predlžovacie vedenia
do 25 m musia vykazovať minimálny prierez 1,5 mm².
Sieťová prípojka má istenie maximálne 16 A.
www.scheppach.com SK | 73
