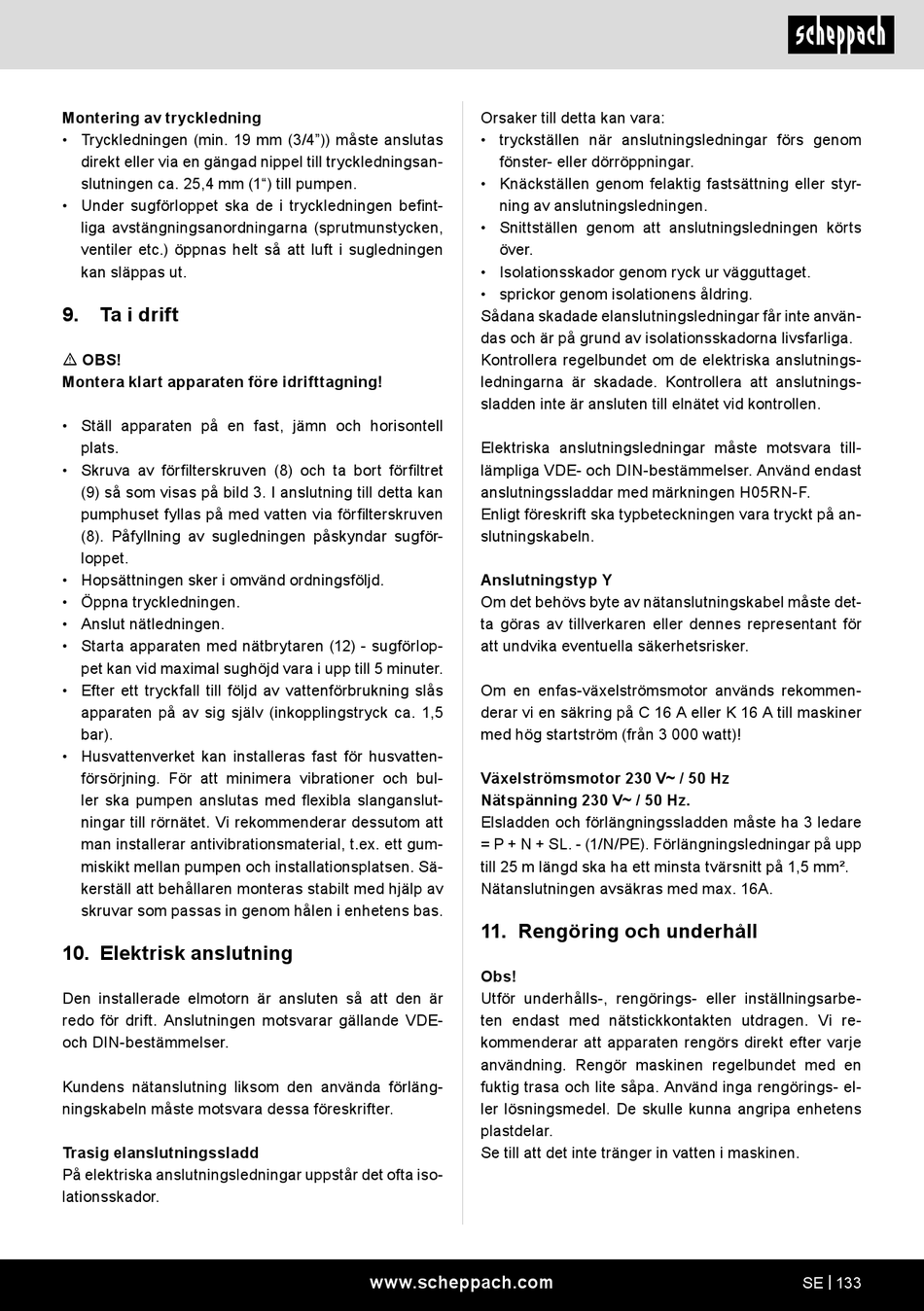

Montering av tryckledning
• Tryckledningen (min. 19 mm (3/4")) måste anslutas
direkt eller via en gängad nippel till tryckledningsan-
slutningen ca. 25,4 mm (1") till pumpen.
• Under sugförloppet ska de i tryckledningen befint-
liga avstängningsanordningarna (sprutmunstycken,
ventiler etc.) öppnas helt så att luft i sugledningen
kan släppas ut.
9.
Ta i drift
m OBS!
Montera klart apparaten före idrifttagning!
• Ställ apparaten på en fast, jämn och horisontell
plats.
• Skruva av förfilterskruven (8) och ta bort förfiltret
(9) så som visas på bild 3. I anslutning till detta kan
pumphuset fyllas på med vatten via förfilterskruven
(8). Påfyllning av sugledningen påskyndar sugför-
loppet.
• Hopsättningen sker i omvänd ordningsföljd.
• Öppna tryckledningen.
• Anslut nätledningen.
• Starta apparaten med nätbrytaren (12) - sugförlop-
pet kan vid maximal sughöjd vara i upp till 5 minuter.
• Efter ett tryckfall till följd av vattenförbrukning slås
apparaten på av sig själv (inkopplingstryck ca. 1,5
bar).
• Husvattenverket kan installeras fast för husvatten-
försörjning. För att minimera vibrationer och bul-
ler ska pumpen anslutas med flexibla slanganslut-
ningar till rörnätet. Vi rekommenderar dessutom att
man installerar antivibrationsmaterial, t.ex. ett gum-
miskikt mellan pumpen och installationsplatsen. Sä-
kerställ att behållaren monteras stabilt med hjälp av
skruvar som passas in genom hålen i enhetens bas.
10. Elektrisk anslutning
Den installerade elmotorn är ansluten så att den är
redo för drift. Anslutningen motsvarar gällande VDE-
och DIN-bestämmelser.
Kundens nätanslutning liksom den använda förläng-
ningskabeln måste motsvara dessa föreskrifter.
Trasig elanslutningssladd
På elektriska anslutningsledningar uppstår det ofta iso-
lationsskador.
Orsaker till detta kan vara:
• tryckställen när anslutningsledningar förs genom
fönster- eller dörröppningar.
• Knäckställen genom felaktig fastsättning eller styr-
ning av anslutningsledningen.
• Snittställen genom att anslutningsledningen körts
över.
• Isolationsskador genom ryck ur vägguttaget.
• sprickor genom isolationens åldring.
Sådana skadade elanslutningsledningar får inte använ-
das och är på grund av isolationsskadorna livsfarliga.
Kontrollera regelbundet om de elektriska anslutnings-
ledningarna är skadade. Kontrollera att anslutnings-
sladden inte är ansluten till elnätet vid kontrollen.
Elektriska anslutningsledningar måste motsvara till-
lämpliga VDE- och DIN-bestämmelser. Använd endast
anslutningssladdar med märkningen H05RN-F.
Enligt föreskrift ska typbeteckningen vara tryckt på an-
slutningskabeln.
Anslutningstyp Y
Om det behövs byte av nätanslutningskabel måste det-
ta göras av tillverkaren eller dennes representant för
att undvika eventuella säkerhetsrisker.
Om en enfas-växelströmsmotor används rekommen-
derar vi en säkring på C 16 A eller K 16 A till maskiner
med hög startström (från 3 000 watt)!
Växelströmsmotor 230 V~ / 50 Hz
Nätspänning 230 V~ / 50 Hz.
Elsladden och förlängningssladden måste ha 3 ledare
= P + N + SL. - (1/N/PE). Förlängningsledningar på upp
till 25 m längd ska ha ett minsta tvärsnitt på 1,5 mm².
Nätanslutningen avsäkras med max. 16A.
11. Rengöring och underhåll
Obs!
Utför underhålls-, rengörings- eller inställningsarbe-
ten endast med nätstickkontakten utdragen. Vi re-
kommenderar att apparaten rengörs direkt efter varje
användning. Rengör maskinen regelbundet med en
fuktig trasa och lite såpa. Använd inga rengörings- el-
ler lösningsmedel. De skulle kunna angripa enhetens
plastdelar.
Se till att det inte tränger in vatten i maskinen.
www.scheppach.com
SE | 133
