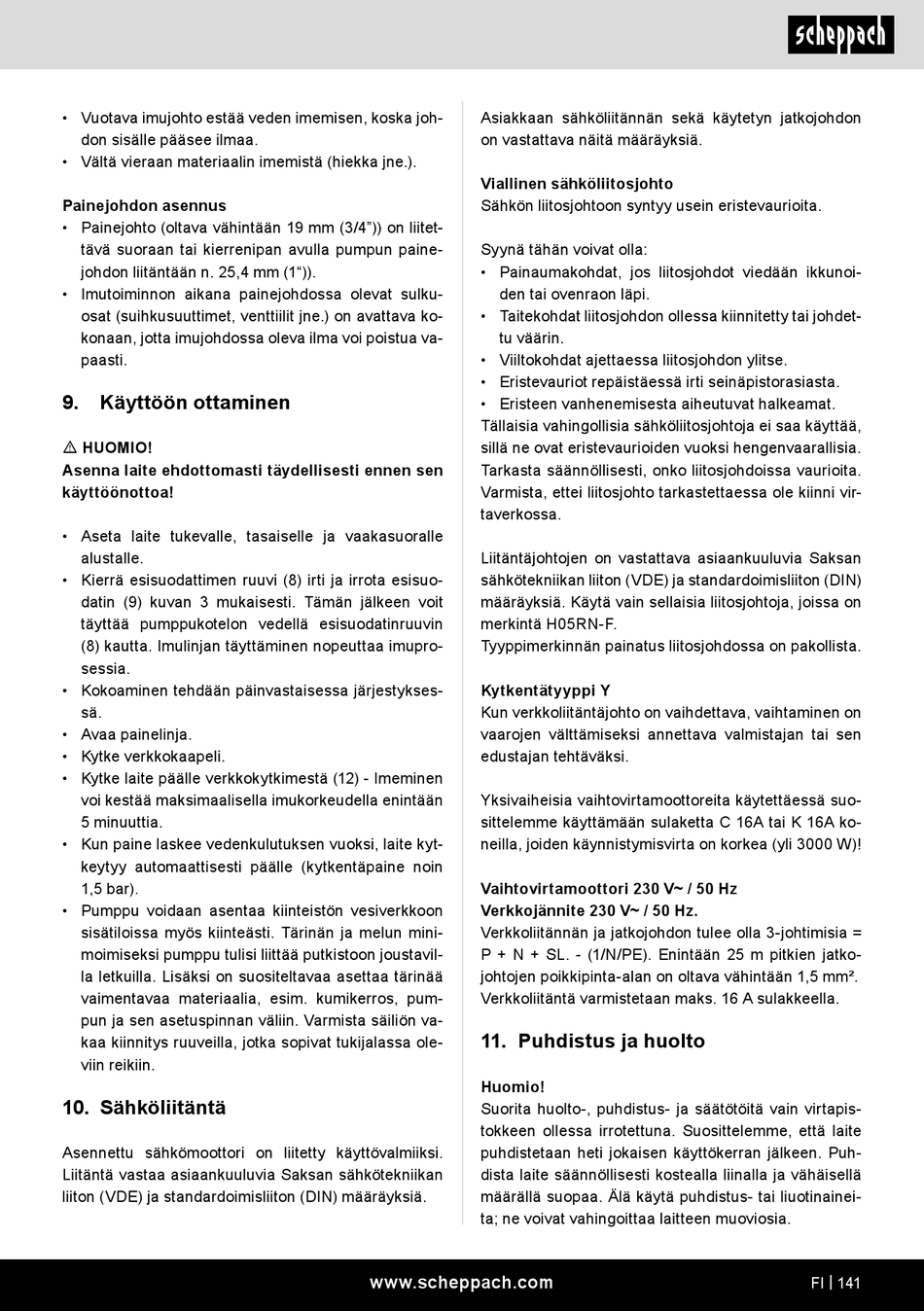

• Vuotava imujohto estää veden imemisen, koska joh-
don sisälle pääsee ilmaa.
• Vältä vieraan materiaalin imemistä (hiekka jne.).
Painejohdon asennus
• Painejohto (oltava vähintään 19 mm (3/4")) on liitet-
tävä suoraan tai kierrenipan avulla pumpun paine-
johdon liitäntään n. 25,4 mm (1")).
• Imutoiminnon aikana painejohdossa olevat sulku-
osat (suihkusuuttimet, venttiilit jne.) on avattava ko-
konaan, jotta imujohdossa oleva ilma voi poistua va-
paasti.
9.
Käyttöön ottaminen
m HUOMIO!
Asenna laite ehdottomasti täydellisesti ennen sen
käyttöönottoa!
• Aseta laite tukevalle, tasaiselle ja vaakasuoralle
alustalle.
• Kierrä esisuodattimen ruuvi (8) irti ja irrota esisuo-
datin (9) kuvan 3 mukaisesti. Tämän jälkeen voit
täyttää pumppukotelon vedellä esisuodatinruuvin
(8) kautta. Imulinjan täyttäminen nopeuttaa imupro-
sessia.
• Kokoaminen tehdään päinvastaisessa järjestykses-
sä.
• Avaa painelinja.
• Kytke verkkokaapeli.
• Kytke laite päälle verkkokytkimestä (12) - Imeminen
voi kestää maksimaalisella imukorkeudella enintään
5 minuuttia.
• Kun paine laskee vedenkulutuksen vuoksi, laite kyt-
keytyy automaattisesti päälle (kytkentäpaine noin
1,5 bar).
• Pumppu voidaan asentaa kiinteistön vesiverkkoon
sisätiloissa myös kiinteästi. Tärinän ja melun mini-
moimiseksi pumppu tulisi liittää putkistoon joustavil-
la letkuilla. Lisäksi on suositeltavaa asettaa tärinää
vaimentavaa materiaalia, esim. kumikerros, pum-
pun ja sen asetuspinnan väliin. Varmista säiliön va-
kaa kiinnitys ruuveilla, jotka sopivat tukijalassa ole-
viin reikiin.
10. Sähköliitäntä
Asennettu sähkömoottori on liitetty käyttövalmiiksi.
Liitäntä vastaa asiaankuuluvia Saksan sähkötekniikan
liiton (VDE) ja standardoimisliiton (DIN) määräyksiä.
Asiakkaan sähköliitännän sekä käytetyn jatkojohdon
on vastattava näitä määräyksiä.
Viallinen sähköliitosjohto
Sähkön liitosjohtoon syntyy usein eristevaurioita.
Syynä tähän voivat olla:
• Painaumakohdat, jos liitosjohdot viedään ikkunoi-
den tai ovenraon läpi.
• Taitekohdat liitosjohdon ollessa kiinnitetty tai johdet-
tu väärin.
• Viiltokohdat ajettaessa liitosjohdon ylitse.
• Eristevauriot repäistäessä irti seinäpistorasiasta.
• Eristeen vanhenemisesta aiheutuvat halkeamat.
Tällaisia vahingollisia sähköliitosjohtoja ei saa käyttää,
sillä ne ovat eristevaurioiden vuoksi hengenvaarallisia.
Tarkasta säännöllisesti, onko liitosjohdoissa vaurioita.
Varmista, ettei liitosjohto tarkastettaessa ole kiinni vir-
taverkossa.
Liitäntäjohtojen on vastattava asiaankuuluvia Saksan
sähkötekniikan liiton (VDE) ja standardoimisliiton (DIN)
määräyksiä. Käytä vain sellaisia liitosjohtoja, joissa on
merkintä H05RN-F.
Tyyppimerkinnän painatus liitosjohdossa on pakollista.
Kytkentätyyppi Y
Kun verkkoliitäntäjohto on vaihdettava, vaihtaminen on
vaarojen välttämiseksi annettava valmistajan tai sen
edustajan tehtäväksi.
Yksivaiheisia vaihtovirtamoottoreita käytettäessä suo-
sittelemme käyttämään sulaketta C 16A tai K 16A ko-
neilla, joiden käynnistymisvirta on korkea (yli 3000 W)!
Vaihtovirtamoottori 230 V~ / 50 Hz
Verkkojännite 230 V~ / 50 Hz.
Verkkoliitännän ja jatkojohdon tulee olla 3-johtimisia =
P + N + SL. - (1/N/PE). Enintään 25 m pitkien jatko-
johtojen poikkipinta-alan on oltava vähintään 1,5 mm².
Verkkoliitäntä varmistetaan maks. 16 A sulakkeella.
11. Puhdistus ja huolto
Huomio!
Suorita huolto-, puhdistus- ja säätötöitä vain virtapis-
tokkeen ollessa irrotettuna. Suosittelemme, että laite
puhdistetaan heti jokaisen käyttökerran jälkeen. Puh-
dista laite säännöllisesti kostealla liinalla ja vähäisellä
määrällä suopaa. Älä käytä puhdistus- tai liuotinainei-
ta; ne voivat vahingoittaa laitteen muoviosia.
www.scheppach.com
FI | 141
