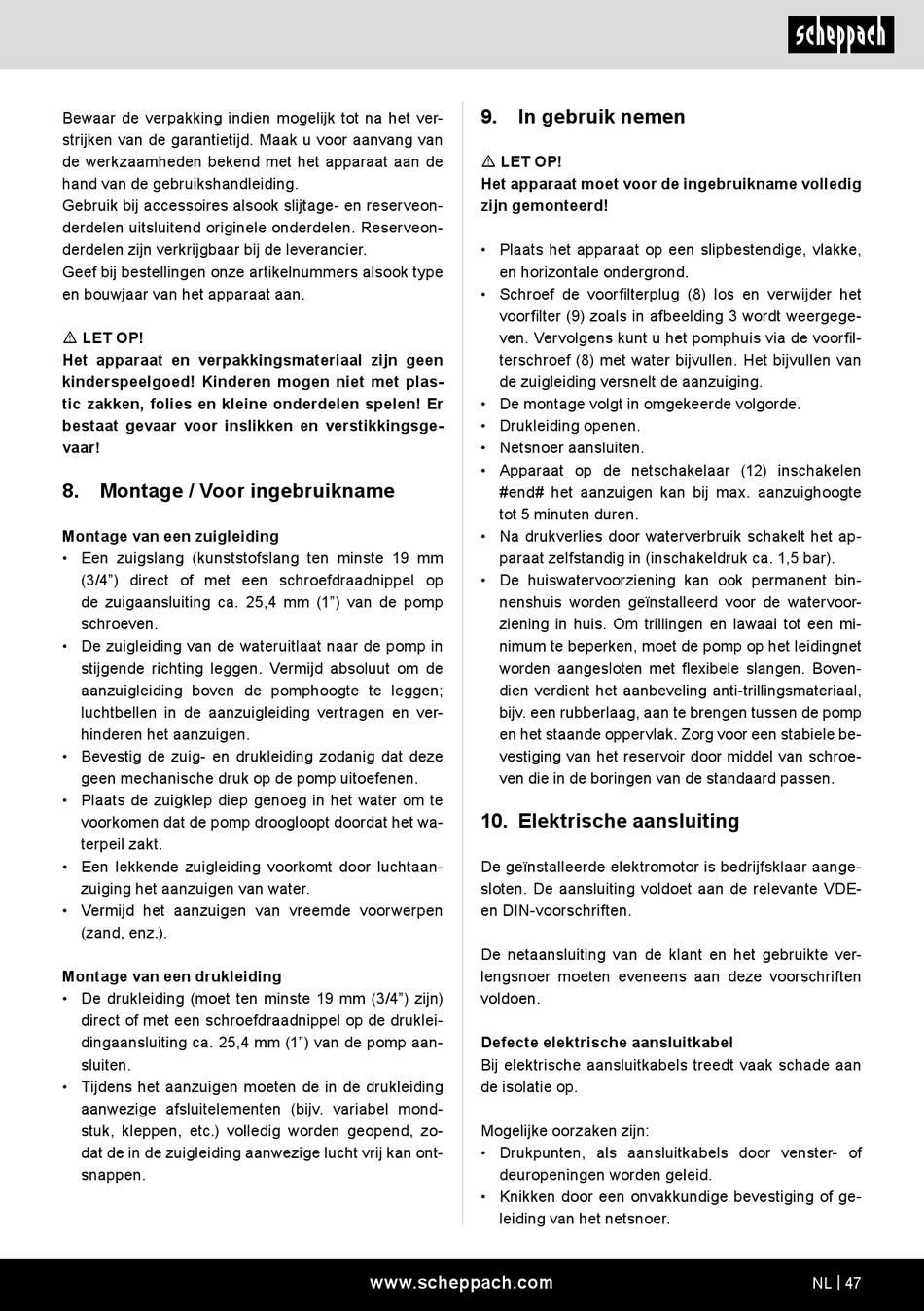

Bewaar de verpakking indien mogelijk tot na het ver-
strijken van de garantietijd. Maak u voor aanvang van
de werkzaamheden bekend met het apparaat aan de
hand van de gebruikshandleiding.
Gebruik bij accessoires alsook slijtage- en reserveon-
derdelen uitsluitend originele onderdelen. Reserveon-
derdelen zijn verkrijgbaar bij de leverancier.
Geef bij bestellingen onze artikelnummers alsook type
en bouwjaar van het apparaat aan.
m LET OP!
Het apparaat en verpakkingsmateriaal zijn geen
kinderspeelgoed! Kinderen mogen niet met plas-
tic zakken, folies en kleine onderdelen spelen! Er
bestaat gevaar voor inslikken en verstikkingsge-
vaar!
8. Montage / Voor ingebruikname
Montage van een zuigleiding
• Een zuigslang (kunststofslang ten minste 19 mm
(3/4") direct of met een schroefdraadnippel op
de zuigaansluiting ca. 25,4 mm (1") van de pomp
schroeven.
• De zuigleiding van de wateruitlaat naar de pomp in
stijgende richting leggen. Vermijd absoluut om de
aanzuigleiding boven de pomphoogte te leggen;
luchtbellen in de aanzuigleiding vertragen en ver-
hinderen het aanzuigen.
• Bevestig de zuig- en drukleiding zodanig dat deze
geen mechanische druk op de pomp uitoefenen.
• Plaats de zuigklep diep genoeg in het water om te
voorkomen dat de pomp droogloopt doordat het wa-
terpeil zakt.
• Een lekkende zuigleiding voorkomt door luchtaan-
zuiging het aanzuigen van water.
• Vermijd het aanzuigen van vreemde voorwerpen
(zand, enz.).
Montage van een drukleiding
• De drukleiding (moet ten minste 19 mm (3/4") zijn)
direct of met een schroefdraadnippel op de druklei-
dingaansluiting ca. 25,4 mm (1") van de pomp aan-
sluiten.
• Tijdens het aanzuigen moeten de in de drukleiding
aanwezige afsluitelementen (bijv. variabel mond-
stuk, kleppen, etc.) volledig worden geopend, zo-
dat de in de zuigleiding aanwezige lucht vrij kan ont-
snappen.
9. In gebruik nemen
m LET OP!
Het apparaat moet voor de ingebruikname volledig
zijn gemonteerd!
• Plaats het apparaat op een slipbestendige, vlakke,
en horizontale ondergrond.
• Schroef de voorfilterplug (8) los en verwijder het
voorfilter (9) zoals in afbeelding 3 wordt weergege-
ven. Vervolgens kunt u het pomphuis via de voorfil-
terschroef (8) met water bijvullen. Het bijvullen van
de zuigleiding versnelt de aanzuiging.
• De montage volgt in omgekeerde volgorde.
• Drukleiding openen.
• Netsnoer aansluiten.
• Apparaat op de netschakelaar (12) inschakelen
#end# het aanzuigen kan bij max. aanzuighoogte
tot 5 minuten duren.
• Na drukverlies door waterverbruik schakelt het ap-
paraat zelfstandig in (inschakeldruk ca. 1,5 bar).
• De huiswatervoorziening kan ook permanent bin-
nenshuis worden geïnstalleerd voor de watervoor-
ziening in huis. Om trillingen en lawaai tot een mi-
nimum te beperken, moet de pomp op het leidingnet
worden aangesloten met flexibele slangen. Boven-
dien verdient het aanbeveling anti-trillingsmateriaal,
bijv. een rubberlaag, aan te brengen tussen de pomp
en het staande oppervlak. Zorg voor een stabiele be-
vestiging van het reservoir door middel van schroe-
ven die in de boringen van de standaard passen.
10. Elektrische aansluiting
De geïnstalleerde elektromotor is bedrijfsklaar aange-
sloten. De aansluiting voldoet aan de relevante VDE-
en DIN-voorschriften.
De netaansluiting van de klant en het gebruikte ver-
lengsnoer moeten eveneens aan deze voorschriften
voldoen.
Defecte elektrische aansluitkabel
Bij elektrische aansluitkabels treedt vaak schade aan
de isolatie op.
Mogelijke oorzaken zijn:
• Drukpunten, als aansluitkabels door venster- of
deuropeningen worden geleid.
• Knikken door een onvakkundige bevestiging of ge-
leiding van het netsnoer.
