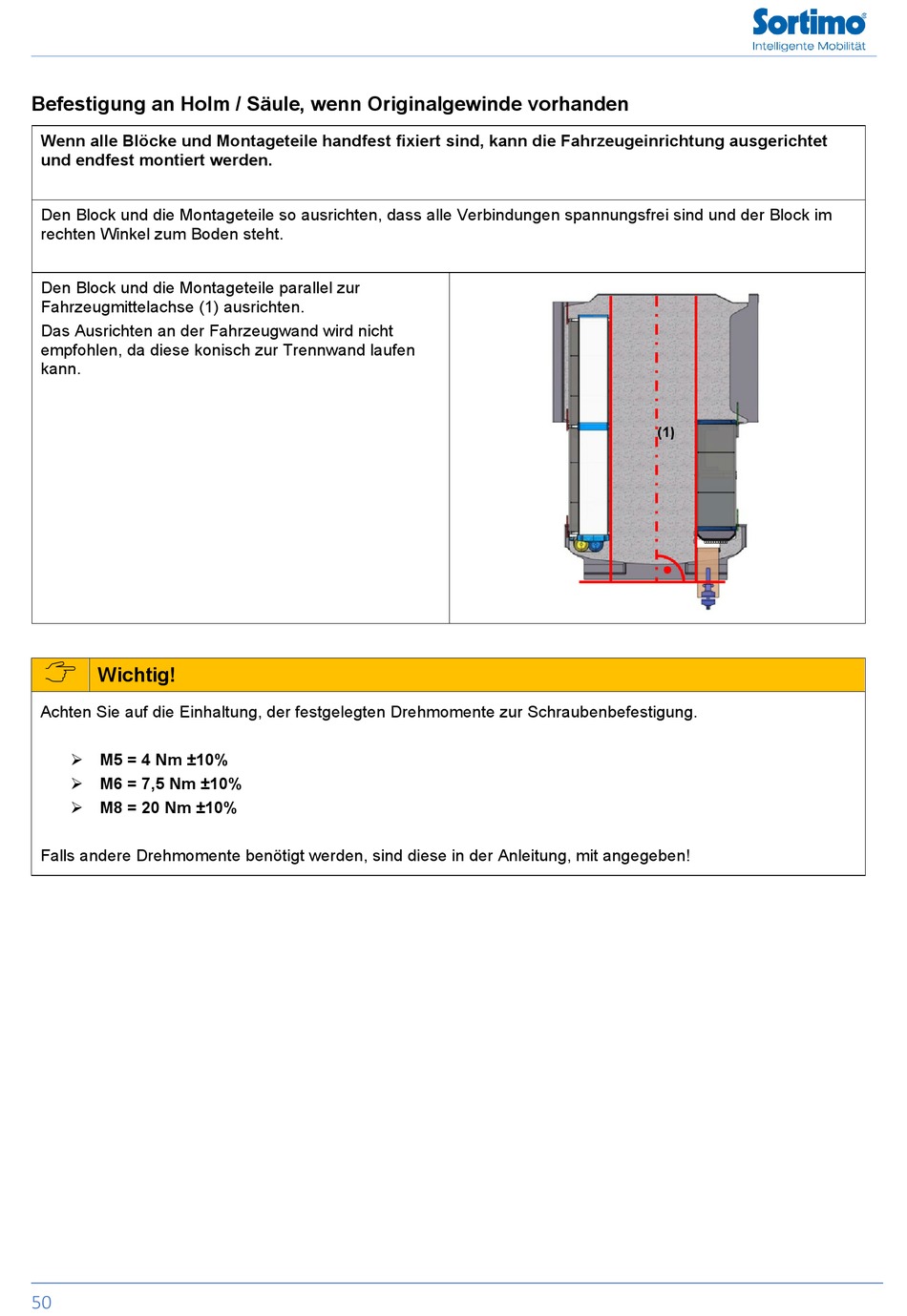

Befestigung An Holm / Säule, Wenn Originalgewinde Vorhanden - Sortimo Sr5 Einbauanleitung

Befestigung an Holm / Säule, wenn Originalgewinde vorhanden
Wenn alle Blöcke und Montageteile handfest fixiert sind, kann die Fahrzeugeinrichtung ausgerichtet
und endfest montiert werden.
Den Block und die Montageteile so ausrichten, dass alle Verbindungen spannungsfrei sind und der Block im
rechten Winkel zum Boden steht.
Den Block und die Montageteile parallel zur
Fahrzeugmittelachse (1) ausrichten.
Das Ausrichten an der Fahrzeugwand wird nicht
empfohlen, da diese konisch zur Trennwand laufen
kann.
Wichtig!
Achten Sie auf die Einhaltung, der festgelegten Drehmomente zur Schraubenbefestigung.
 M5 = 4 Nm ±10%
 M6 = 7,5 Nm ±10%
 M8 = 20 Nm ±10%
Falls andere Drehmomente benötigt werden, sind diese in der Anleitung, mit angegeben!
50
