EcoFIX verbauen

Es gibt zwei Möglichkeiten die EFI zu verbauen, in Zug- Richtung und in Druck- Richtung.

Fahrtrichtung

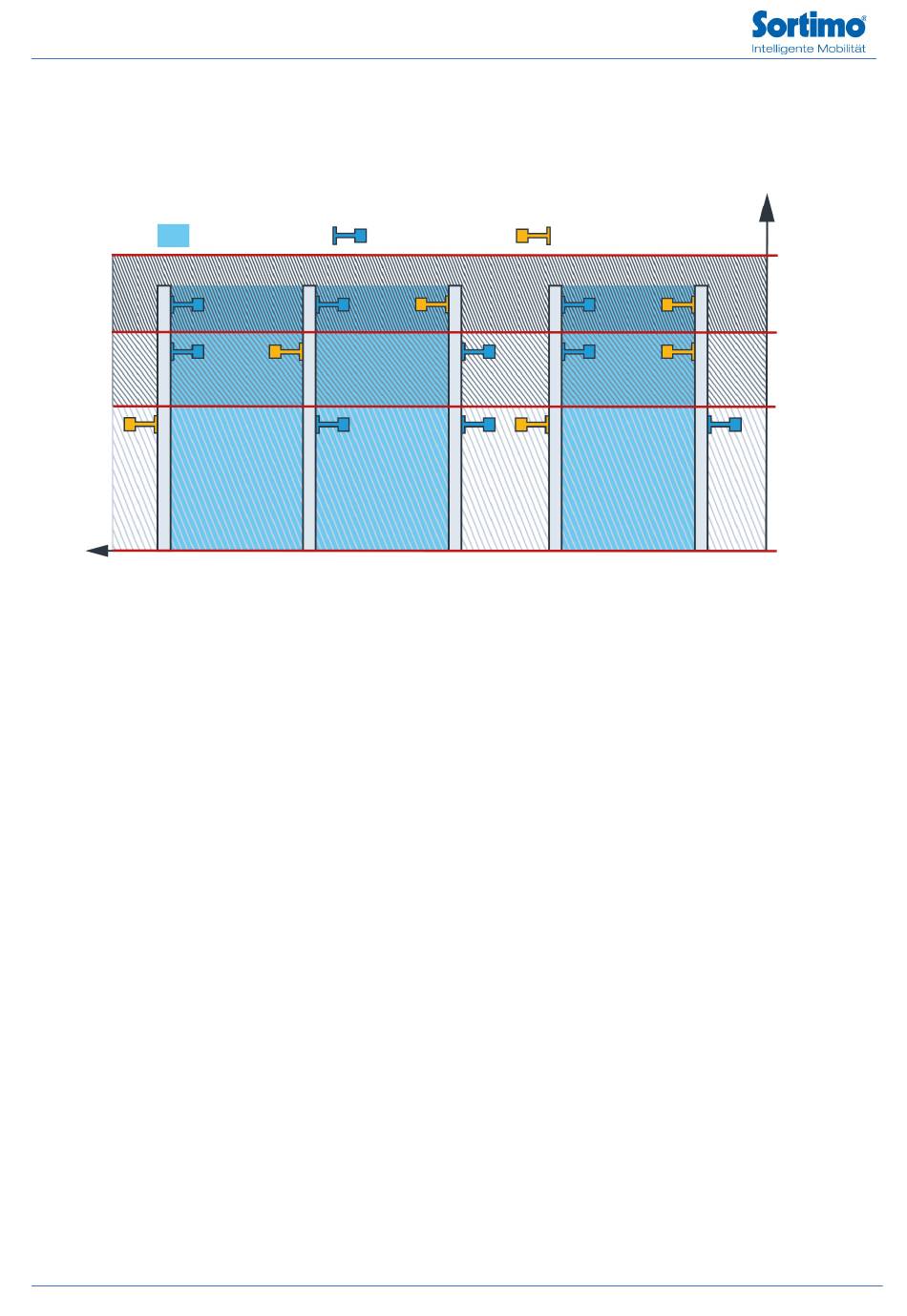

Beispiel 1 (Abbildung rechts) Seitenelement links / Seitenelement rechts:
a. Von Rasterhöhe 0 bis 60: 2 Stück "1000012759 Wandanbindung 215
b. Von Rasterhöhe 61 bis 90: zusätzlich zu Punkt 1: 2 Stück "1000012289 Wandanbindung 165 SR5
c. Von Rasterhöhe 91 bis 120: zusätzlich zu Punkt 1 & 2: 2 Stück "1000012289 Wandanbindung 165 SR5
Beispiel 2 (Abbildung links) Seitenelement links / Zwischenelement / Seitenelement rechts:
An den Seitenelementen:
a. Von Rasterhöhe 0 bis 60: 2 Stück "1000012759 Wandanbindung 215
b. Von Rasterhöhe 61 bis 90: zusätzlich zu Punkt 1: 2 Stück "1000012289 Wandanbindung 165 SR5
c. Von Rasterhöhe 91 bis 120: zusätzlich zu Punkt 1 & 2: 2 Stück "1000012289 Wandanbindung 165 SR5
Am Zwischenelement:
a. Von Rasterhöhe 0 bis 60: 1 Stück "1000012759 Wandanbindung 215
b. Von Rasterhöhe 61 bis 90: zusätzlich zu Punkt 1: 1 Stück "1000012289 Wandanbindung 165 SR5
c. Von Rasterhöhe 91 bis 120: zusätzlich zu Punkt 1 & 2: 1 Stück "1000012289 Wandanbindung 165 SR5
14
Feld

Zugrichtung

Rasterhöhe

Druckrichtung

120
c
90
b
60
a
0
