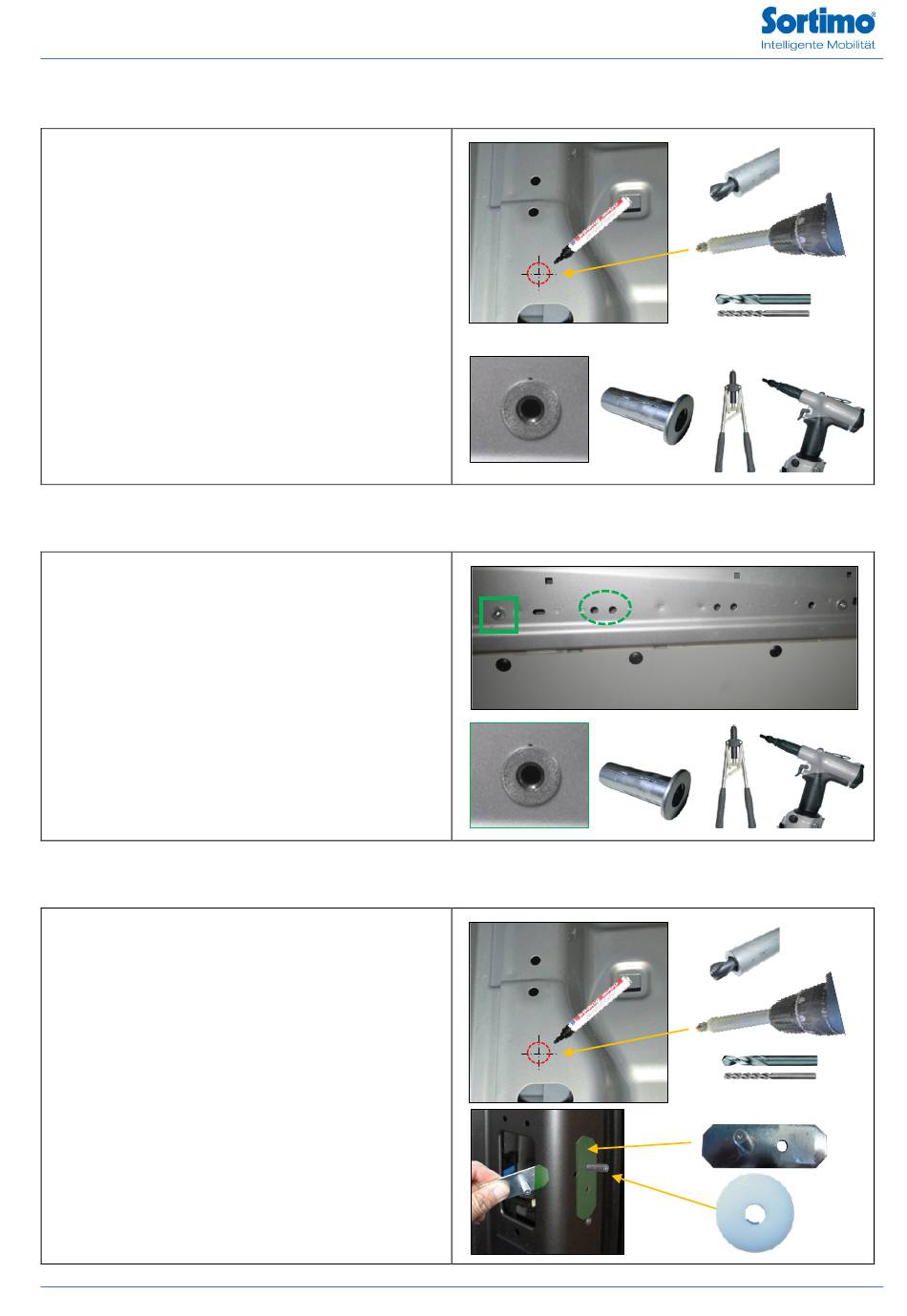

Variante „1; Variante „2; Variante „3 - Sortimo Sr5 Einbauanleitung

Variante „1"
Mit Blindnietmutter, Wenn kein Originalloch
vorhanden.
Angezeichnete Position an gewünschter Stelle
bohren.
- Bohrhülse verwenden!
- Vorbohren
- End-Ø 11 mm
- Blindnietmutter setzen
Variante „2"
Mit Blindnietmutter, Wenn passendes
Originalloch (Ø 11 mm) vorhanden.
Blindnietmutter setzen.
Variante „3"
Mit Befestigungsplatte, wenn kein passendes
Originalloch vorhanden.
Angezeichnete Position an gewünschter Stelle
bohren.
- Bohrhülse verwenden!
- Vorbohren
- End-Ø 8,5 mm
- Mit Unverlierbarkeitsscheibe sichern
Tipp: Befestigungsplatte mit Spitzzange einführen.
End-Ø 11
End-Ø 8,5
