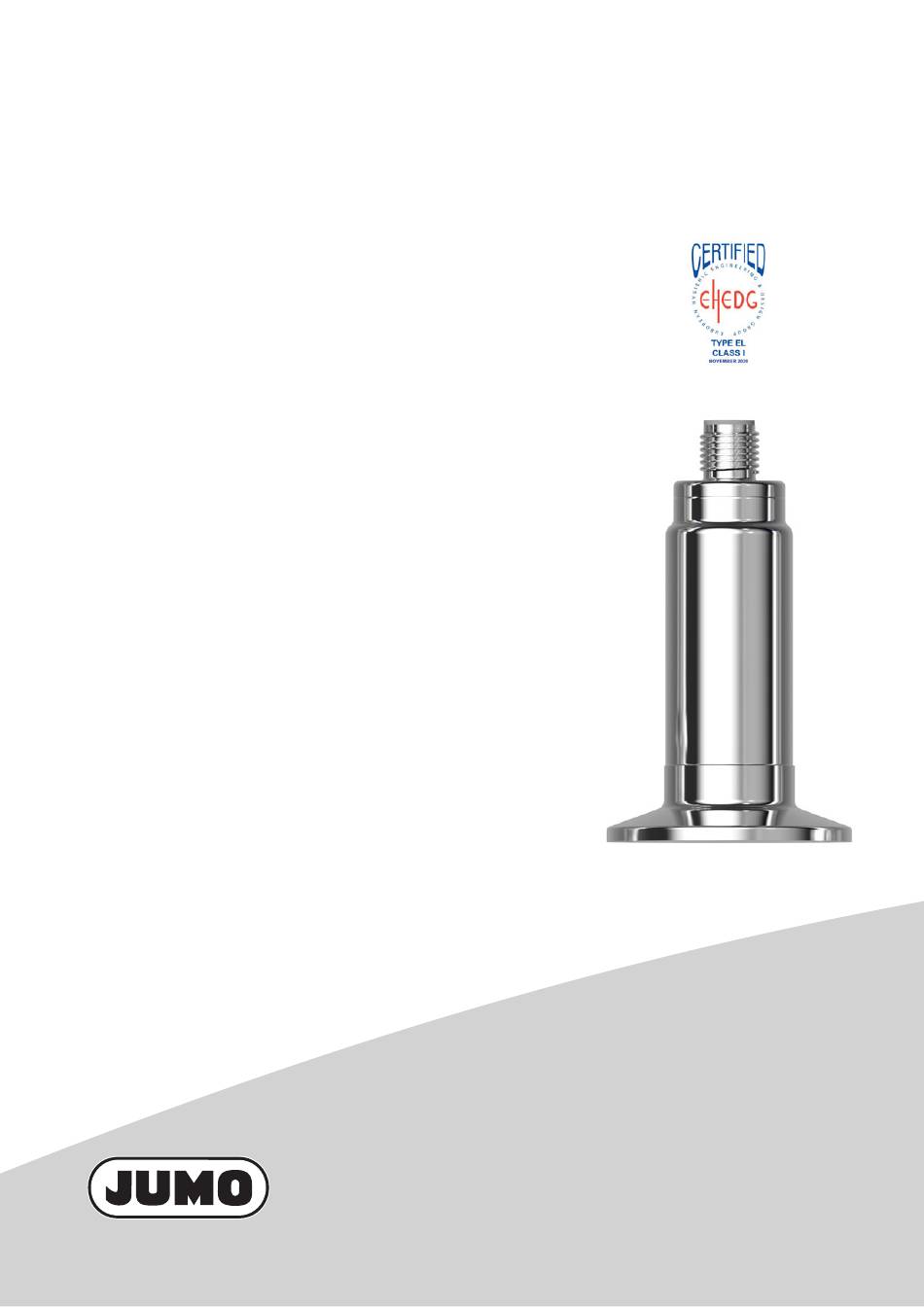

- Seite 1 JUMO TAROS S46 H Druckmessumformer Betriebsanleitung 40207100T90Z000K000 V1.00/DE/00704957/2020-12-09...
-
Seite 3: Inhaltsverzeichnis
Inhalt Inhalt Sicherheitshinweise ......... . 4 Einleitung . -
Seite 4: Sicherheitshinweise
Sicherheitshinweise 1 Sicherheitshinweise Allgemein Diese Anleitung enthält Hinweise, die Sie zu Ihrer eigenen Sicherheit sowie zur Vermeidung von Sach- schäden beachten müssen. Diese Hinweise sind durch Zeichen unterstützt und werden in dieser Anlei- tung wie gezeigt verwendet. Lesen Sie diese Anleitung, bevor Sie das Gerät in Betrieb nehmen. Bewahren Sie die Anleitung an ei- nem für alle Benutzer jederzeit zugänglichen Platz auf. -
Seite 5: Einleitung
Der Druckmessumformer wird zur Erfassung von Relativ- und Absolutdrücken in flüssigen und gasför- migen Medien eingesetzt. Der JUMO TAROS S46 H mit analogem Ausgangssignal wurde speziell für hygienische Anwendungen entwickelt. Der Druckmessumformer besitzt eine Druckmesszelle mit einem piezoresistiven Siliziumsen- sor. Der Druck wird in ein elektrisches Strom- bzw. Spannungssignal umgewandelt und über verschie- dene elektrische Anschlüsse ausgegeben. -
Seite 6: Geräteausführung Identifizieren
Geräteausführung identifizieren 3 Geräteausführung identifizieren Typenschild Lage Das Typenschild ist auf die Oberfläche des Gerätes aufgelasert. Inhalt Das Typenschild zeigt wichtige Informationen. Unter anderem sind dies: Beschreibung Bezeichnung auf Typenschild Beispiel Gerätetyp 402071/000 Teile-Nr. 00123456 Messbereich 0 bis 0,1 bar Relativdruck Spannungsversorgung DC 8 bis 30 V Ausgangssignal... -
Seite 7: Bestellangaben
3 Geräteausführung identifizieren Bestellangaben Grundtyp 402071 JUMO TAROS S46 H – Druckmessumformer Grundtypergänzung ohne a, b autoklavierbare Ausführung Relativdruckausführung ohne Nullpunktabgleich Sonderausführung Eingang -1 bis 0 bar Relativdruck -1 bis +0,6 bar Relativdruck -1 bis +1 bar Relativdruck -1 bis +1,5 bar Relativdruck... - Seite 8 Klemmstutzen (Clamp) DN 50, DIN 32676, 2“ ISO 2852 Tankanschluss mit Nutüberwurfmutter DN 25 Tankanschluss mit Nutüberwurfmutter DN 40 VARIVENT®-Anschluss DN 32/25 VARIVENT®-Anschluss DN 50/40 JUMO PEKA hygienischer Prozessanschluss Werkstoff Prozessanschluss Edelstahl 1.4404/1.4435 elektrischer Anschluss festes Kabel, abgeschirmt, Länge 2 m Rundstecker M12 ×...
-
Seite 9: Zubehör
3 Geräteausführung identifizieren Bestellschlüssel Bestellbeispiel 402071 - 613 - 374,870 Zubehör Artikel Teile-Nr. Leitungsdose, 4-polig, M12 × 1, gerade, mit 5 m PVC-Kabel, mit PA-Druckausgleichschlauch 00512341 Leitungsdose, 4-polig, M12 × 1, gerade, mit 2 m PVC-Kabel, ohne Druckausgleich 00404585 Leitungsdose, 4-polig, M12 × 1, gewinkelt, mit 2 m PVC-Kabel, ohne Druckausgleich 00409334 Magnetstift zur einfachen Nullpunkt-Justage 00736330... -
Seite 10: Montage
Montage 4 Montage Allgemeines HINWEIS! Überprüfen Sie die Verträglichkeit des Gerätes mit dem Messmedium Kapitel 8.4 „Umwelteinflüsse“, Seite 20. Montageort • Achten Sie auf eine sichere und vibrationsarme Befestigung • Vermeiden Sie direkte Sonneneinstrahlung • Beachten Sie die zulässigen Umgebungstemperaturen am Einbauort Kapitel 8.4 „Umwelteinflüsse“, Seite 20 Einbaulage Das Gerät kann in jeder Lage eingebaut werden. -
Seite 11: Abmessungen
4 Montage Abmessungen 4.2.1 Messumformer mit elektrischen Anschlüssen festes Kabel, Länge 2 m (Standard) Rundstecker M12 × 1 L (mm) 604, 607, 613, 616, 685, 686, 997 652, 653 Leitungsdose DIN EN 175301-803, Form A Anschlusskopf Ø 45 L (mm) M (mm) 604, 607, 613,... -
Seite 12: Prozessanschlüsse
4 Montage 4.2.2 Prozessanschlüsse Kegelstutzen mit Überwurfmutter DN 25 Kegelstutzen mit Überwurfmutter DN 50 Ø 92 Ø 63 Klemmstutzen (Clamp) DN 25, 32, 40 Klemmstutzen (Clamp) DN 50 Ø 50.5 Ø 64 Tankanschluss mit Nutüberwurfmutter DN 25 (inklusive Tankanschluss mit Nutüberwurfmutter DN 40 (inklusive Einschweißmuffe) Einschweißmuffe) VARIVENT®-Anschluss DN 32/25... -
Seite 13: Hinweise Zum Einsatz Nach Ehedg
4 Montage JUMO PEKA Ø 36 HINWEIS! Detaillierte Angaben zum JUMO PEKA Prozess-Anschlusssystem siehe Typenblatt 409711. Weitere Prozessanschlüsse auf Anfrage! Hinweise zum Einsatz nach EHEDG Folgende Prozessanschlüsse sind für den Einsatz nach EHEDG geeignet: • 613 und 616 (Clamp DN25/32/40/50 mit Tri-Clamp-Dichtungen Combifit International B.V.) •... -
Seite 14: Elektrischer Anschluss
Elektrischer Anschluss 5 Elektrischer Anschluss Installationshinweise HINWEIS! Der elektrische Anschluss darf nur durch Fachpersonal vorgenommen werden. Die elektromagnetische Verträglichkeit entspricht DIN EN 61326. An die Spannungsversorgung des Gerätes dürfen keine weiteren Verbraucher angeschlossen werden. Das Gerät ist nicht für die Installation in explosionsgefährdeten Bereichen geeignet. Anschlussplan Anschluss Anschlussbelegung... -
Seite 15: Bedienung
≥ 1 T, z.B. NdFeB Ø 4 mm × 10 mm). Dieser betätigt bei Annäherung einen magnetoresistiven Schalter im Inneren des Gerätes. Ein geeigneter Ma- gnet ist als Zubehör (Teile-Nr. 00736330) bei JUMO erhältlich. Auf diese Weise kann beispielsweise ein einbaubedingter Nullpunktversatz oder ein Nullpunktversatz nach dem Autoklavieren einfach und schnell korrigiert werden. -
Seite 16: Wartung, Reinigung Und Rücksendung
Dichtungen nicht angreifen. Die Schutzart des Gerätes ist zu beachten. Rücksendung HINWEIS! Senden Sie bei Auffälligkeiten das Gerät mit einem ausgefüllten Begleitschreiben für Produktrücksen- dungen an den Hersteller. Einen Vordruck dieses Begleitschreibens können Sie im Internet unter: http://produktruecksendung.jumo.info herunterladen. -
Seite 17: Technische Daten
Technische Daten 8 Technische Daten Mechanische Eigenschaften Werkstoffe druckmittelberührender Teile Membran Edelstahl 1.4435 (316 L) O-Ring/Dichtring FPM, optional andere erhältlich (z.B. EPDM, VMQ) Prozessanschluss Edelstahl 1.4404 (316 L) Schweißring Edelstahl 1.4404 (316 L) Werkstoffe sonstiger Teile Gehäuse Edelstahl 1.4301 (304) Abdeckkappe M12 ×... - Seite 18 8 Technische Daten Messbereich Linearität Genauigkeit bei Langzeit- Überlast- Berst- stabilität barkeit druck 20 °C -20 bis -20 bis +80 °C +100 °C % MSP % MSP % MSP % MSP % MSP pro Jahr 0 bis 2,5 bar Relativdruck 0,15 ≤...
-
Seite 19: Elektrische Daten
8 Technische Daten Elektrische Daten Spannungsversorgung Zweileiter 4 bis 20 mA DC 8 bis 30 V, Nennspannung DC 24 V Dreileiter DC 0 bis 10 V DC 11,5 bis 30 V, Nennspannung DC 24 V DC 1 bis 5 V DC 10 bis 30 V, Nennspannung DC 24 V DC 1 bis 6 V DC 10 bis 30 V, Nennspannung DC 24 V... -
Seite 20: Umwelteinflüsse
8 Technische Daten Umwelteinflüsse zulässige Temperaturen Umgebungstemperatur Messstofftemperatur Lagertemperatur bei MSP ≤ 0,4 bar -20 bis +85 °C -20 bis +125 °C -20 bis +100 °C bei MSP > 0,4 bar -40 bis +85 °C -40 bis +125 °C -40 bis +100 °C MSP = Messspanne Autoklavierbare Version: ≤... -
Seite 21: Zulassungen Und Prüfzeichen
Clamp DN 50 mit Tri- Reinigbarkeit (Doc. 2, Clamp-Dichtungen Third Edition, July Combifit International 2004, updated June B.V. 2007) Prozessanschluss 685 VARIVENT® DN 32/25 mit EPDM O-Ring Prozessanschluss 686 VARIVENT® DN 50/40 mit EPDM O-Ring Prozessanschluss 997 JUMO PEKA mit FKM O-Ring in Vorbereitung... -
Seite 22: China Rohs
China RoHS 9 China RoHS 3URGXFW JURXS &KLQD ((3 +D]DUGRXV 6XEVWDQFHV ,QIRUPDWLRQ &RPSRQHQW 1DPH +J &G &U 9, 3%'( +RXVLQJ *HKlXVH 3URFHVV FRQQHFWLRQ 3UR]HVVDQVFKOXVV 1XWV 0XWWHU 6FUHZ 6FKUDXEH ^: d 7KLV WDEOH LV SUHSDUHG LQ DFFRUGDQFH ZLWK WKH SURYLVLRQV 6-7 *%7 ,QGLFDWH WKH KD]DUGRXV VXEVWDQFHV LQ DOO KRPRJHQHRXV PDWHULDOV¶... - Seite 24 JUMO GmbH & Co. KG Moritz-Juchheim-Straße 1 Technischer Support Deutschland: 36039 Fulda, Germany Telefon: +49 661 6003-715 Telefon: +49 661 6003-9135 Telefax: +49 661 6003-606 Telefax: +49 661 6003-881899 E-Mail: mail@jumo.net E-Mail: service@jumo.net Internet: www.jumo.net Lieferadresse: Mackenrodtstraße 14 36039 Fulda, Germany...
