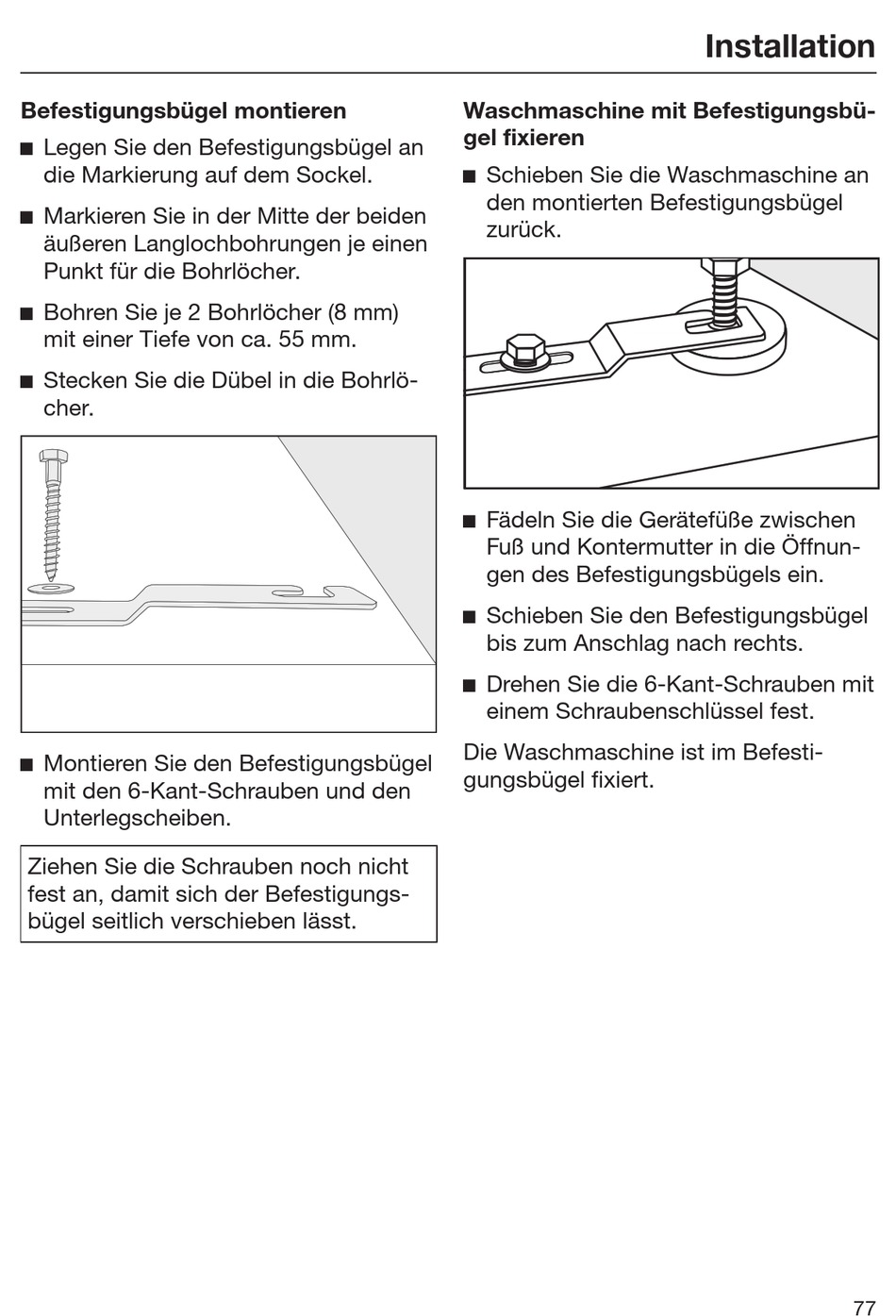

Befestigungsbügel montieren
Legen Sie den Befestigungsbügel an
die Markierung auf dem Sockel.
Markieren Sie in der Mitte der beiden
äußeren Langlochbohrungen je einen
Punkt für die Bohrlöcher.
Bohren Sie je 2 Bohrlöcher (8 mm)
mit einer Tiefe von ca. 55 mm.
Stecken Sie die Dübel in die Bohrlö-
cher.
Montieren Sie den Befestigungsbügel
mit den 6-Kant-Schrauben und den
Unterlegscheiben.
Ziehen Sie die Schrauben noch nicht
fest an, damit sich der Befestigungs-
bügel seitlich verschieben lässt.
Waschmaschine mit Befestigungsbü-
gel fixieren
Schieben Sie die Waschmaschine an
den montierten Befestigungsbügel
zurück.
Fädeln Sie die Gerätefüße zwischen
Fuß und Kontermutter in die Öffnun-
gen des Befestigungsbügels ein.
Schieben Sie den Befestigungsbügel
bis zum Anschlag nach rechts.
Drehen Sie die 6-Kant-Schrauben mit
einem Schraubenschlüssel fest.
Die Waschmaschine ist im Befesti-
gungsbügel fixiert.
Installation
77
