5 Elektrischer Anschluss
Das Gerät darf nur von einer Elektrofachkraft installiert werden�
► Befolgen Sie die nationalen und internationalen Vorschriften zur Errich-
tung elektrotechnischer Anlagen�
► Spannungsversorgung nach EN 50178, SELV, PELV sicherstellen�
Die folgenden Angaben gelten, wenn auf dem Produkt ein UL-Listingmark
vorhanden ist:
► Nur für den Einsatz in NFPA 79 Applikationen� Anschlussleitungen sind
vom Hersteller erhältlich� Siehe Produktinformationen oder wenden Sie
sich an den Kundenservice�
► Das Gerät muss von einer galvanisch getrennten Quelle versorgt
werden, die sekundär über eine UL- zugelassene Sicherung mit einem
max� Nennstrom von
a) 5A bei Spannungen von 0���20 Vrms (0���28,3 Vp) oder
b) 100/Vp bei Spannungen von 20���30 Vrms (28,3���42,4 Vp)
verfügt�
► Anlage spannungsfrei schalten�

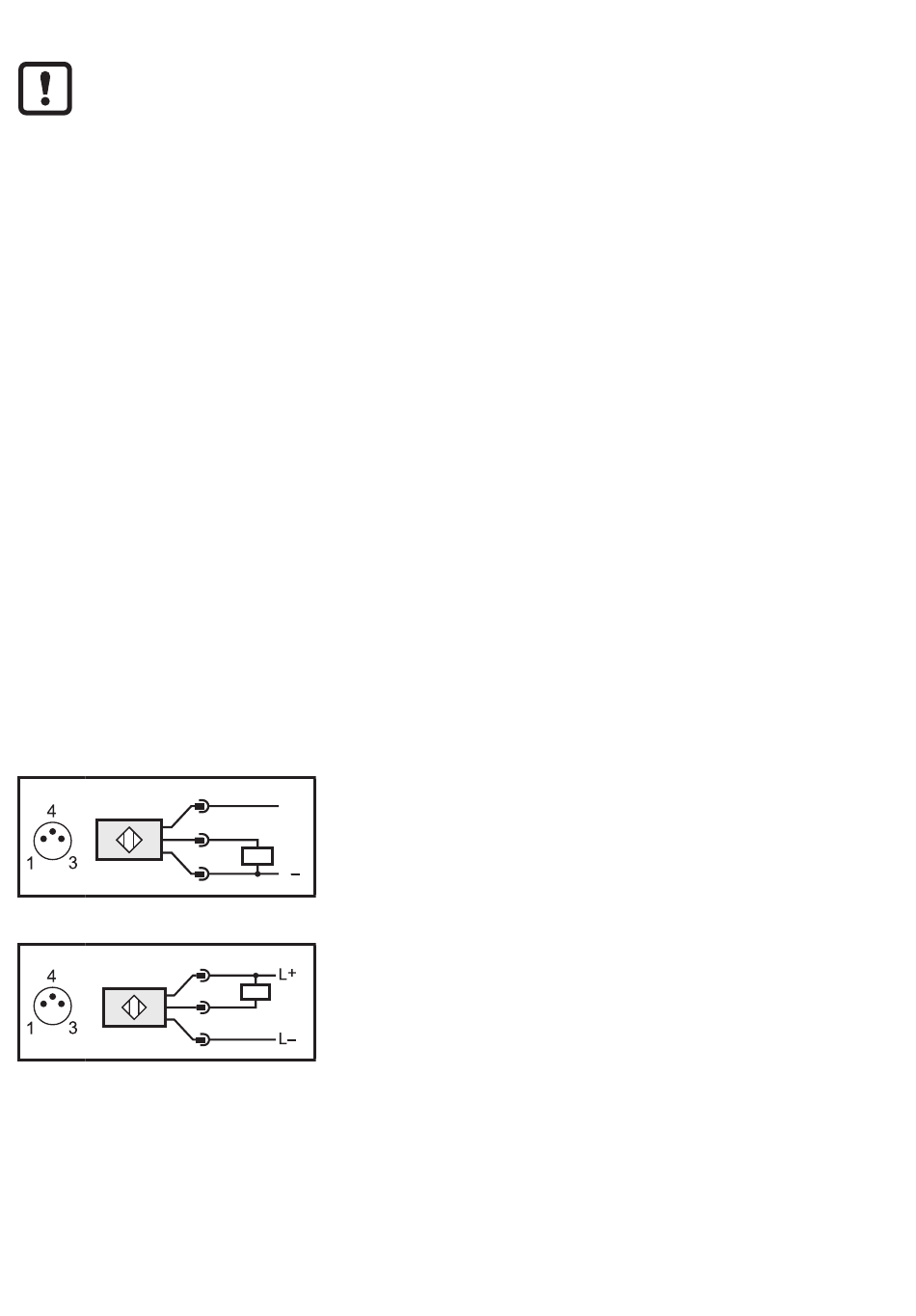

► Gerät folgendermaßen anschließen:
Automatische Erkennung DC PNP / NPN
DC PNP
DC NPN
4
1
Pin 1 = L+
L +
Pin 3 = L-
4
Pin 4 = OUT / IO-Link
3
L
1
Pin 1 = L+
Pin 3 = L-
4
Pin 4 = OUT / IO-Link
3
