Inhaltszusammenfassung für ifm OID25 series

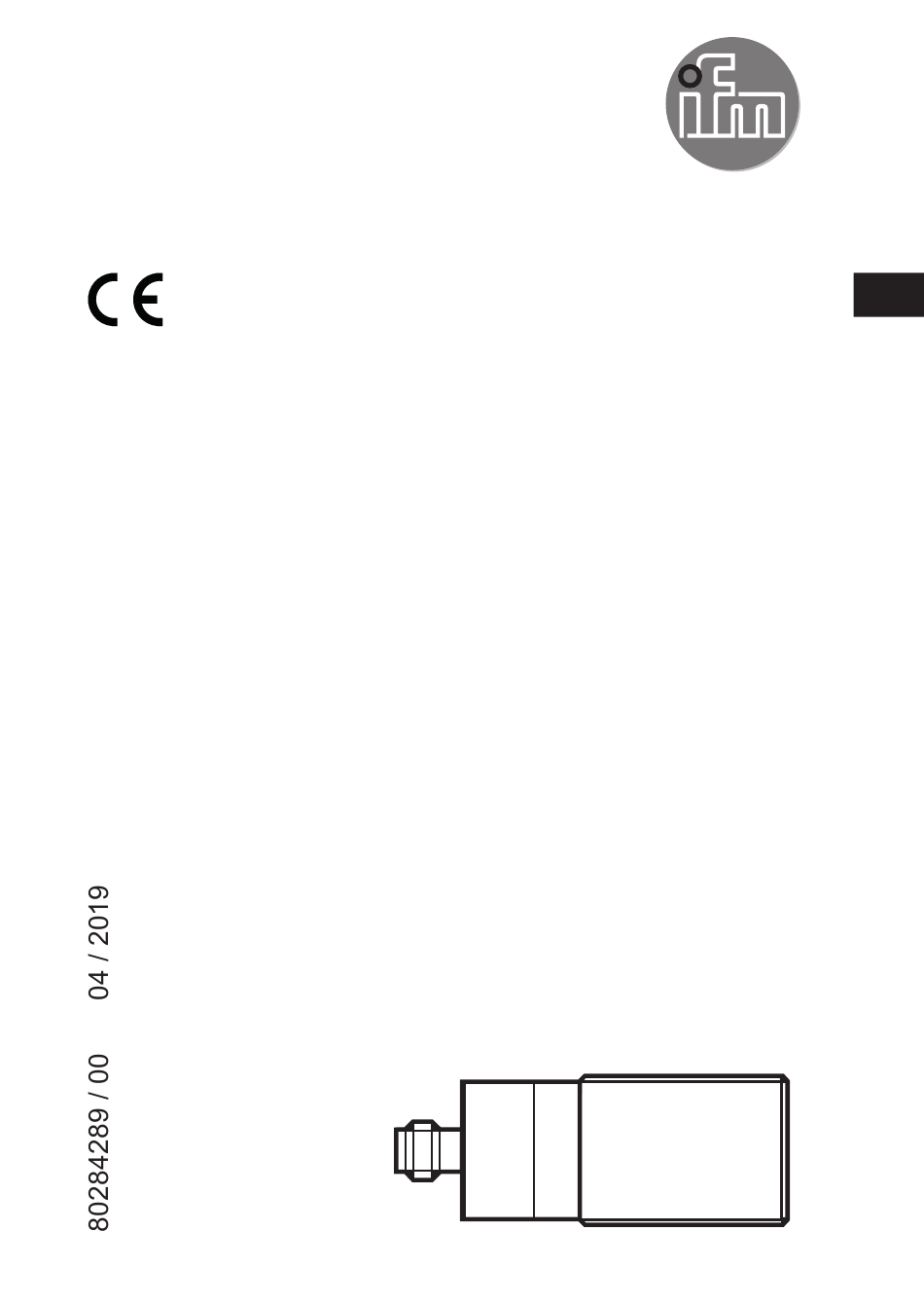

- Seite 1 Bedienungsanleitung Optischer Abstandssensor OID25x...
-
Seite 2: Inhaltsverzeichnis
Inhalt 1 Vorbemerkung �����������������������������������������������������������������������������������������������������3 1�1 Verwendete Symbole �������������������������������������������������������������������������������������3 2 Sicherheitshinweise ���������������������������������������������������������������������������������������������3 3 Bestimmungsgemäße Verwendung ���������������������������������������������������������������������4 3�1 Einsatzbereiche ���������������������������������������������������������������������������������������������4 4 Montage ���������������������������������������������������������������������������������������������������������������5 4�1 Montagebedingungen ������������������������������������������������������������������������������������5 5 Elektrischer Anschluss �����������������������������������������������������������������������������������������5 6 Bedien- und Anzeigeelemente �����������������������������������������������������������������������������6 7 Einstellungen / Betrieb �����������������������������������������������������������������������������������������6 7�1 Abschalten des Lasers ����������������������������������������������������������������������������������6 8 IO-Link �����������������������������������������������������������������������������������������������������������������7 8�1 Allgemeine Informationen ������������������������������������������������������������������������������7 8�2 Gerätespezifische Informationen �������������������������������������������������������������������7... -
Seite 3: Vorbemerkung
1 Vorbemerkung 1.1 Verwendete Symbole ► Handlungsanweisung > Reaktion, Ergebnis […] Bezeichnung von Tasten, Schaltflächen oder Anzeigen → Querverweis Wichtiger Hinweis Fehlfunktionen oder Störungen sind bei Nichtbeachtung möglich� Information Ergänzender Hinweis� 2 Sicherheitshinweise • Lesen Sie vor der Inbetriebnahme des Gerätes dieses Dokument� Vergewissern Sie sich, dass sich das Produkt uneingeschränkt für die betreffenden Applikationen eignet�... -
Seite 4: Bestimmungsgemäße Verwendung
Gemäß cULus Vorsicht - Wenn andere als die hier angegebenen Bedienungs- oder Justiereinrichtungen benutzt oder andere Verfahrensweisen ausgeführt werden, kann dies zu gefährlicher Strahlungseinwirkung führen� Sichtbares Laserlicht; LASER KLASSE 1� EN/IEC 60825-1 : 2007 und EN/IEC 60825-1 : 2014 Entspricht 21 CFR Part 1040�10 mit Ausnahme der Abweichungen in Übereinstimmung mit der Laser Notice Nr�... -
Seite 5: Montage
5: IN = Laser ein / aus 4: OUT1 = Schließer / IO-Link 2: OUT2 = Öffner Adernfarben bei ifm-Kabeldosen: 1 = BN (braun), 2 = WH (weiß), 3 = BU (blau), 4 = BK (schwarz), 5 = GR (grau) -
Seite 6: Bedien- Und Anzeigeelemente
6 Bedien- und Anzeigeelemente 1: LED gelb: Set-Wert erreicht, Ausgang OUT1 = High (Bei Konfiguration von OUT1 als Schließer) 7 Einstellungen / Betrieb Die Einstellung des Geräts erfolgt über die IO-Link-Schnittstelle. (→ 8 IO-Link) Im Auslieferungszustand ist das Gerät auch ohne IO-Link verwendbar� Voreingestellter Schaltpunkt: 2 m ►... -
Seite 7: Io-Link
Des Weiteren ist die Kommunikation über eine Punkt-zu-Punkt-Verbindung mit einem USB-Adapterkabel möglich� Weitere Informationen zu IO-Link finden Sie unter www�ifm�com� 8.2 Gerätespezifische Informationen Die zur Konfiguration des IO-Link-Gerätes notwendigen IODDs sowie detaillierte Informationen über Sensorwerte, Diagnoseinformationen und Parameter finden Sie in der tabellarischen Übersicht unter www�ifm�com�...
