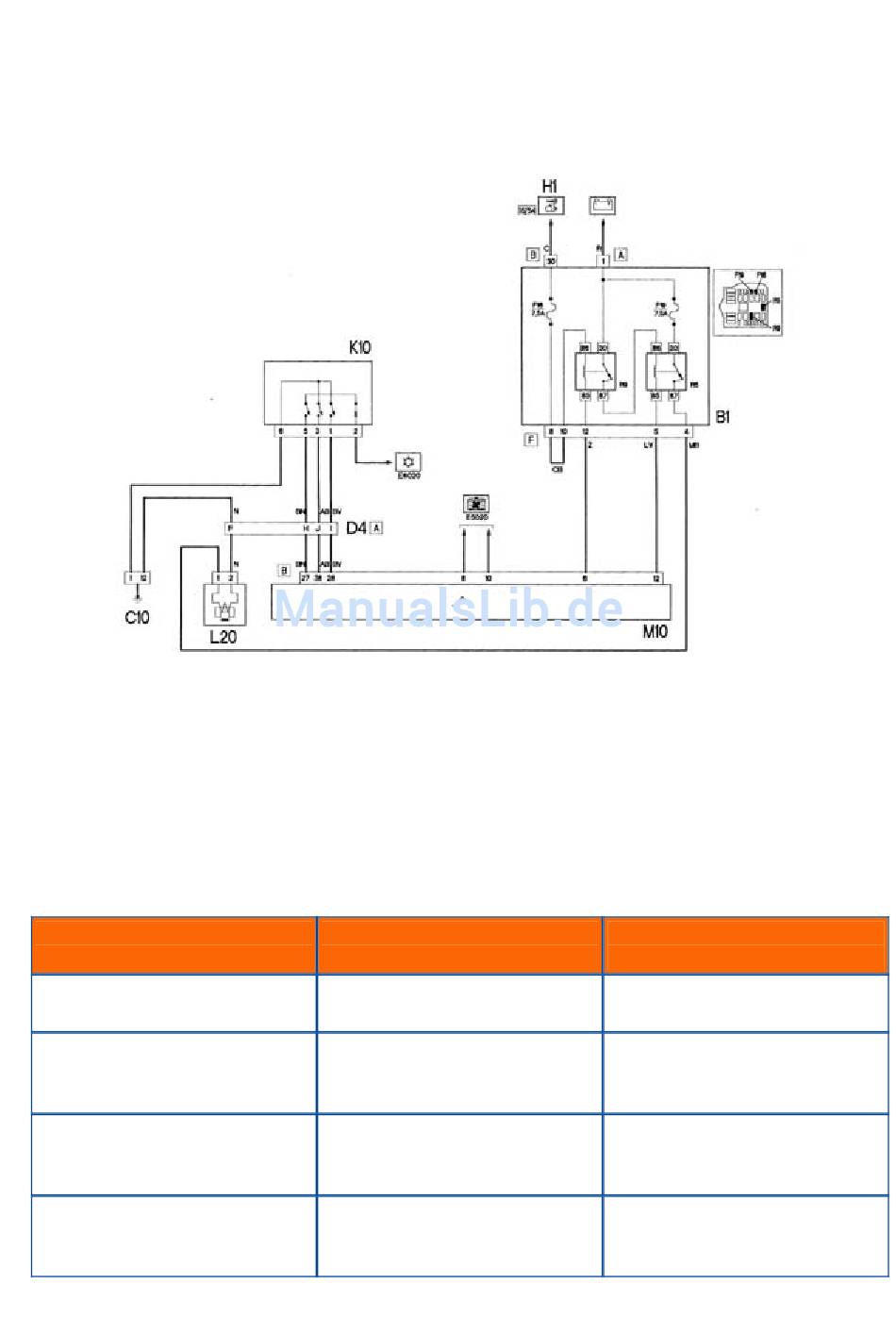

SCHALTPLAN FÜR DIE EINSCHALTUNG
DES KLIMAKOMPRESSORS 1.8 8V
D04. Verbindung vorne/Armaturenbrett
C10. Masseanschluss vorne links
F16. Umschaltrelais der Motorkühlung
F19. Klimakompressor
K10. 4stufiger Druckschalter
MOTOR FIRE 1.2 8V - WEBER F2
Pin Stecker D04
F
H
I
J
L20. Kompressorkupplung
M10. Motorelektronik
R5. Klimakompressor
R9. Motorelektronik
Pin Motorelektronik
----
27
28
38
Beschreibung
Kompressorkupplung EIN
Anforderung Klimakompressor
EIN
Anforderung 1. Drehzahlstufe
des Ventilators
Anforderung 2. Drehzahlstufe
des Ventilators
